Таймер обратного отсчета светофора для автомобиля: матричный обратный отсчет для лучшей синхронизации

Введение: Что необходимо учитывать в проектах по светофорам, помимо отображения обратного отсчета

Дисплей обратного отсчета на регулируемом перекрестке имеет простую цель: он показывает водителям оставшееся время, связанное с текущей фазой сигнала. Однако производительность таймера обратного отсчета светофора для автомобиля зависит не только от того, могут ли отображаться числовые цифры.

В реальных проектах дорожного движения группам закупок и интеграторам систем дорожного движения необходимо одновременно учитывать несколько технических факторов. Цифры обратного отсчета должны оставаться достаточно различимыми на предполагаемом расстоянии наблюдения, отображаемое значение должно оставаться синхронизированным с контроллером светофора, а блок обратного отсчета должен быть способен работать с методом управления, используемым на перекрестке. Электрические помехи, колебания напряжения, грозы и скачки напряжения также могут влиять на работу оборудования, особенно при установке вне помещений.

Традиционные дисплеи обратного отсчета сегментного типа используют заранее заданные подсвеченные сегменты для формирования числовых символов. Хотя этот подход применяется в приложениях для светофоров, требования проекта могут потребовать более крупных числовых структур и более концентрированной области отображения. В светофоре обратного отсчета матричного типа используется светодиодный матричный дисплей, встроенный в корпус лампы, что обеспечивает еще один подход к проектированию числового дисплея.

Поэтому для покупателей светофоров, подрядчиков дорожного строительства и интеграторов интеллектуальных транспортных систем важным вопросом является не просто то, может ли сигнал обратного отсчета отображать цифры. Более актуальные вопросы заключаются в том, как устроен дисплей, как обнаруживается и синхронизируется сигнал обратного отсчета, как устройство взаимодействует с различными системами управления и как оно ведет себя при изменении электрических условий.

Дизайн матричного дисплея: почему структура дисплея имеет значение для таймера обратного отсчета светофора для автомобиля

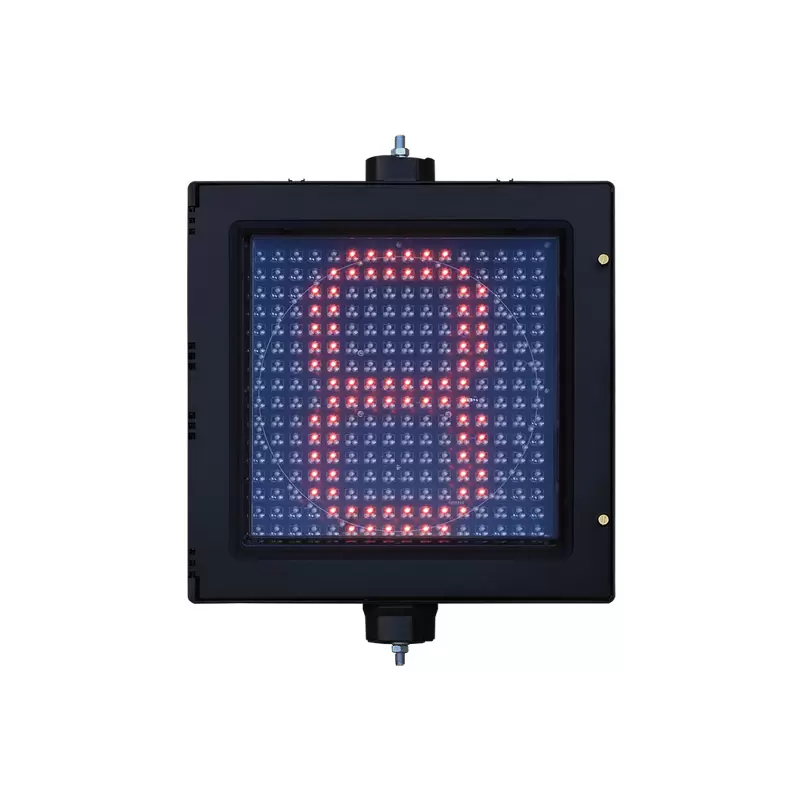

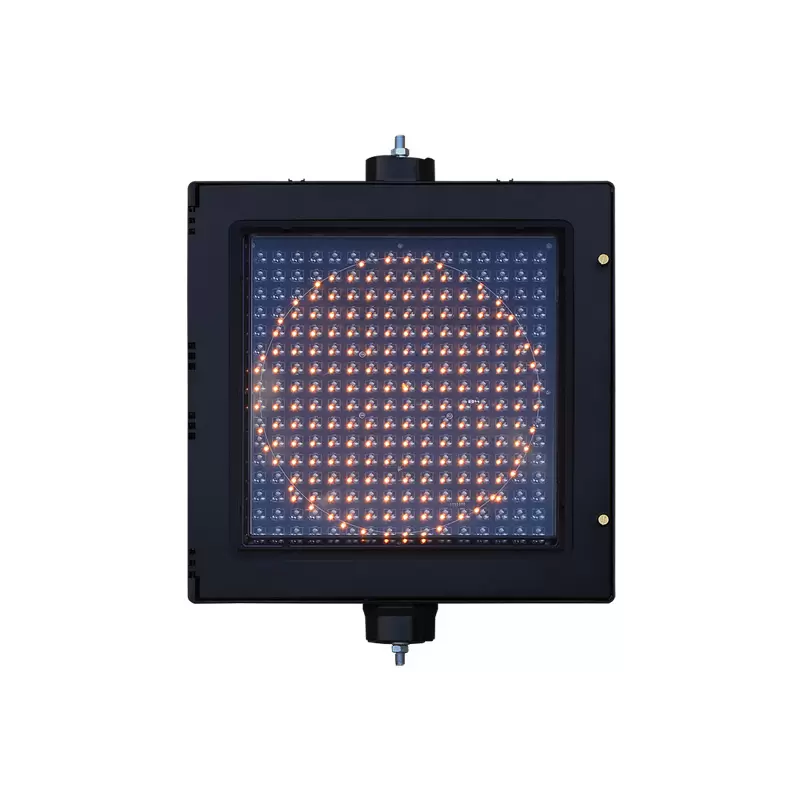

Светофор с обратным отсчетом матричного типа имеет светодиодный матричный дисплей непосредственно в корпусе лампы. Вместо формирования цифр с помощью фиксированного набора обычных сегментов числовые символы создаются с помощью матрицы светодиодных точек.

Такая структура позволяет проектировать цифровой дисплей с большей и более централизованной визуальной областью. Для таймера обратного отсчета светофора для автомобиля это особенно актуально, поскольку водители обычно не наблюдают за отображением сигнала с фиксированного расстояния в условиях контролируемого освещения. Расстояние просмотра, условия дневного освещения, окружающее движение, придорожное оборудование и внимание водителя — все это может повлиять на скорость распознавания оставшегося времени.

Матричный дисплей обратного отсчета по сравнению с традиционным дисплеем сегментного типа

Принципиальное отличие заключается в способе построения числовых символов.

Традиционный дисплей обратного отсчета сегментного типа использует специальные сегменты для формирования каждого числа. Поэтому геометрия его дисплея тесно связана с предопределенной структурой сегментов. Точечный матричный дисплей формирует символы с помощью нескольких светодиодных точек, расположенных в виде матрицы, что позволяет числовому дисплею занимать более концентрированную и потенциально большую визуальную область внутри корпуса лампы.

Для проектов светофоров стоит оценить несколько характеристик:

Это не означает, что матричный дисплей автоматически работает лучше при каждой установке. Фактический результат просмотра также зависит от конфигурации светодиодов, оптической конструкции, управления яркостью, конструкции корпуса лампы и положения установки. Эти факторы следует оценивать вместе при выборе сигнала обратного отсчета для конкретного перекрестка.

Цель приложения обратного отсчета, ориентированного на транспортное средство, состоит в том, чтобы облегчить идентификацию информации об оставшемся времени, не требуя от водителя интерпретации сложной визуальной структуры. Поэтому более крупный и концентрированный цифровой дисплей может быть полезен, когда проект требует, чтобы информация обратного отсчета оставалась различимой с большего расстояния наблюдения.

Светофор с обратным отсчетом матричного типа разработан с учетом этого требования путем интеграции светодиодного матричного дисплея в корпус лампы и концентрации числовой информации в сигнальной головке.

Синхронизация обратного отсчета и совместимость с системами управления светофорами

Видимость дисплея — это лишь часть эффективности сигнала обратного отсчета. Хорошо видимое число обратного отсчета имеет ограниченную ценность, если отображаемое значение не соответствует правильно фазе сигнала светофора.

По этой причине синхронизация обратного отсчета является важным фактором при выборе таймера обратного отсчета светофора для автомобиля.

Блок обратного отсчета должен получать или обнаруживать соответствующую сигнальную информацию от системы управления дорожным движением и преобразовывать эту информацию в соответствующий дисплей обратного отсчета. Различия между контроллерами сигналов, методами вывода и электрическими условиями могут сделать этот интерфейс более сложным, чем простое подключение дисплея к источнику питания.

Три режима работы для различных требований к управлению

Светофор обратного отсчета матричного типа поддерживает три режима работы:

л режим связи

l Режим триггера

л режим обучения

Эти режимы обеспечивают различные подходы к получению и обработке управляющей информации, связанной с обратным отсчетом.

В режиме связи блок обратного отсчета может работать через коммуникационный интерфейс с соответствующей системой управления дорожным движением. Этот подход применим, если в проекте используется совместимый метод связи между контроллером и оборудованием обратного отсчета.

Режим триггера предоставляет еще один метод управления, при котором операция обратного отсчета реагирует на соответствующий сигнал триггера. Это может быть полезно для проектов, в которых информация обратного отсчета получается посредством изменения электрического сигнала, а не посредством специального процесса связи.

Режим обучения призван помочь устройству адаптироваться к характеристикам сигнала установленной системы управления. Вместо того, чтобы требовать одну и ту же конфигурацию управления для каждого перекрестка, подход к эксплуатации можно выбрать в соответствии с фактическими условиями проекта.

В информации о продукте, предоставленной FAMA, указано, что эти три адаптивных режима работы обеспечивают совместимость с более чем 99% основных отечественных и международных систем управления сигналами светофора. Для закупок проекта эта возможность актуальна, поскольку совместимость влияет не только на первоначальную установку, но и на время ввода в эксплуатацию, а также на будущие работы по замене или техническому обслуживанию.

Однако перед развертыванием всегда следует подтверждать совместимость с конкретным контроллером светофоров и интерфейсом проекта. Общее заявление о совместимости не заменяет проверку электрооборудования и связи на уровне проекта.

Что делает схема обнаружения адаптивного обратного отсчета?

Стабильная работа обратного отсчета во многом зависит от того, как обнаруживается входящий сигнал.

Оборудование светофоров может работать в условиях разного напряжения, в то время как внешняя электрическая среда также может содержать помехи, вызванные коммутационным оборудованием, длинными кабелями и другими электрическими устройствами. Если порог обнаружения фиксирован и не подходит для фактических входных условий, сигнал обратного отсчета может испытывать трудности с правильной идентификацией предполагаемого состояния сигнала.

В светофоре обратного отсчета матричного типа используется запатентованная адаптивная схема обнаружения обратного отсчета, разработанная с учетом этого требования.

Согласно предоставленным спецификациям продукта, схема может:

1. Автоматическое соответствие уровня входного напряжения.

2. Динамическая регулировка рабочего порога.

3. Отфильтруйте внешние электрические помехи.

Значение этой конструкции заключается в том, что обнаружение обратного отсчета не рассматривается как фиксированный электрический входной сигнал только с одним заранее определенным порогом. Механизм обнаружения предназначен для адаптации к условиям входящего сигнала.

Это важно, поскольку обнаружение входного сигнала напрямую связано с синхронизацией обратного отсчета. Если входной сигнал не может быть обнаружен последовательно, значение обратного отсчета может не соответствовать фазе светофора. Таким образом, адаптивное обнаружение функционирует как часть механизма синхронизации, а не просто является независимой электрической функцией.

Для проектов организации дорожного движения это различие важно. При оценке сигнала обратного отсчета покупатели должны выйти за рамки самого числового дисплея и изучить, как оборудование обнаруживает управляющий сигнал, какие режимы работы доступны и как устройство реагирует на изменение напряжения и электрические помехи.

Двойная защита от перенапряжения для силовых и коммуникационных интерфейсов

Наружное светофорное оборудование подвергается воздействию электрических условий, отличных от тех, которые наблюдаются в контролируемых помещениях. Молнии, скачки напряжения и переходные помехи могут повлиять как на силовые цепи, так и на интерфейсы связи.

Светофор обратного отсчета матричного типа оснащен защитой от перенапряжения как на входе питания, так и на интерфейсе связи.

Эта система двойной защиты учитывает два разных пути, по которым импульсная энергия потенциально может достичь оборудования. Защита только входной мощности не обязательно устраняет помехи, проникающие через соединение связи.

Для установленной системы светофоров это важно для долгосрочного обслуживания, поскольку блок обратного отсчета может быть подключен как к электрической сети, так и к сети управления сигналами или сети связи. Поэтому защиту следует рассматривать для всей структуры интерфейса, а не только со стороны питания.

В поставляемой информации о продукте указано, что эта двойная защита от перенапряжения предназначена для уменьшения ущерба, вызванного ударами молнии и скачками высокого напряжения, и может снизить затраты на техническое обслуживание более чем на 50%. Эту цифру следует понимать как заявленную заявленную производительность для конкретного продукта, а не как универсальное снижение затрат на техническое обслуживание, применимое к каждому проекту дорожного движения. Фактические результаты зависят от условий установки, местной электрической среды, архитектуры защиты и практики технического обслуживания.

С инженерной точки зрения более важным моментом является то, что защита от перенапряжения встроена в оба основных внешних интерфейса, помогая снизить потенциальное воздействие переходных электрических событий на оборудование обратного отсчета.

Удаленная настройка и практическое влияние на обслуживание

Проекты светофоров не всегда идентичны. На разных перекрестках могут использоваться разные параметры управления, конфигурации сигналов или требования к вводу в эксплуатацию. Если каждая настройка требует физической замены оборудования, развертывание и обслуживание проекта становятся более трудоемкими.

Светофор обратного отсчета матричного типа поддерживает удаленную настройку через систему управления верхнего уровня на базе ПК. Параметры системы можно настроить онлайн без замены оборудования.

Этот подход меняет процесс обслуживания несколькими способами.

Во время ввода в эксплуатацию инженеры могут настроить соответствующие параметры в соответствии с фактическими требованиями контроля пересечения. Если параметр необходимо отрегулировать позже, изменение можно выполнить через систему верхнего уровня вместо необходимости замены оборудования обратного отсчета.

Для подрядчиков, управляющих несколькими перекрестками, это может уменьшить ненужное физическое вмешательство во время настройки параметров. Для отделов управления дорожным движением это также может упростить определенные операции по техническому обслуживанию, когда требуемые изменения связаны с программным обеспечением или параметрами, а не вызваны сбоем оборудования.

Таким образом, удаленная настройка работает вместе с совместимостью системы, а не существует отдельно от нее:

Несколько режимов работы → более широкая адаптация контроллера → удаленная настройка параметров → более простой ввод в эксплуатацию и обслуживание

Это особенно актуально для проектов, в которых один и тот же продукт обратного отсчета необходимо развернуть на перекрестках с разными эксплуатационными требованиями.

Как покупатели должны оценивать светофор с обратным отсчетом для реальных дорожных проектов

При выборе таймера обратного отсчета светофора для автомобиля или светофора обратного отсчета матричного типа покупатели должны оценить всю операционную цепочку, а не сосредотачиваться на одной спецификации.

1. Оцените фактическую структуру дисплея.

Проверьте размер числового дисплея, конфигурацию светодиодной матрицы, распределение яркости и конструкцию корпуса лампы. Вопрос не просто в том, яркие ли цифры, а в том, останется ли отображаемая информация различимой в ожидаемых условиях просмотра проекта.

2. Проверьте синхронизацию обратного отсчета.

Убедитесь, как блок обратного отсчета получает сигнал от регулировщика и насколько отображаемый обратный отсчет соответствует фактической фазе сигнала. Синхронизацию следует оценивать вместе со способом обнаружения и режимом работы.

3. Подтвердите совместимость контроллера.

Определите, требуется ли для проекта режим связи, режим триггера или режим обучения. Перед установкой следует проверить конкретный интерфейс контроллера, а не полагаться исключительно на общие заявления о совместимости.

4. Проверьте обнаружение входного сигнала.

Механизм адаптивного обнаружения может быть особенно уместен там, где условия входного напряжения меняются или где электрические помехи могут повлиять на распознавание сигнала. Покупатель должен понимать, как оборудование идентифицирует управляющий сигнал и обеспечивает стабильное обнаружение.

5. Проверьте защиту на внешних интерфейсах.

При оценке защиты от перенапряжения следует учитывать вход питания и интерфейсы связи. Это особенно важно для наружных светофорных установок, подверженных воздействию молний и переходных напряжений.

6. Рассмотрите процедуры ввода в эксплуатацию и технического обслуживания.

Удаленная настройка может снизить необходимость замены оборудования, когда необходимо настроить параметры системы. Для проектов с несколькими перекрестками это может оказать практическое влияние на рабочие процессы установки и обслуживания.

Интеграция отображения обратного отсчета с интеллектуальным контролем дорожного движения

Сигнал обратного отсчета не является изолированным устройством отображения. Он является частью более крупной системы управления светофорами.

Янчжоу FAMA Intelligent Equipment Co., Ltd. (FAMA) предоставляет интегрированные интеллектуальные транспортные решения, охватывающие интеллектуальное управление сигналами, интеллектуальную безопасность дорожного движения и многофункциональные интеллектуальные столбы 5G. В приложениях интеллектуального управления сигналами FAMA использует такие технологии, как катушки, геомагнетизм, RFID, радар и визуальную идентификацию, чтобы поддерживать мониторинг транспортных потоков и пешеходных потоков на перекрестках в реальном времени.

Этот более широкий взгляд на систему важен при выборе оборудования обратного отсчета, поскольку дисплей обратного отсчета должен работать в рамках реальной архитектуры управления дорожным движением. Поэтому технологию отображения, обнаружение сигнала, совместимость контроллера и возможности настройки следует рассматривать как связанные элементы, а не как отдельные функции продукта.

FAMA - ведущее предприятие в отрасли светофоров в Китае

Для покупателей, оценивающих реальное применение проектов, портфель проектов и ассортимент продукции FAMA предоставляют дополнительный контекст для понимания оборудования светофоров и интеллектуальных транспортных решений.

Портфель проектов FAMA

Ассортимент продукции ФАМА

Вывод: выбор сигнала обратного отсчета на основе полной технической цепочки

Выбор таймера обратного отсчета светофора для автомобиля не должен основываться исключительно на том, кажутся ли отображаемые цифры четкими во время базового осмотра. Для профессиональных проектов светофоров более содержательная оценка охватывает всю операционную цепочку.

Светофор обратного отсчета матричного типа сочетает в себе технологию светодиодного матричного дисплея с корпусом лампы, предназначенным для концентрированного числового представления. Его режим связи, режим триггера и режим обучения обеспечивают различные подходы к адаптации к системам управления сигналами светофора. Схема обнаружения адаптивного обратного отсчета учитывает изменение входного напряжения и внешние электрические помехи, а двойная защита от перенапряжения охватывает как интерфейсы питания, так и интерфейсы связи. Удаленная конфигурация на базе ПК дополнительно поддерживает ввод в эксплуатацию проекта и настройку параметров.

Эти технологии взаимосвязаны. Видимость дисплея определяет, насколько легко можно узнать оставшееся время; обнаружение входного сигнала определяет, получает ли обратный отсчет правильную управляющую информацию; синхронизация определяет, соответствует ли отображаемое значение фактической фазе сигнала; совместимость системы влияет на установку и ввод в эксплуатацию; а защита от перенапряжения и удаленная настройка влияют на практические требования к техническому обслуживанию после развертывания.

Для зарубежных покупателей светофоров, подрядчиков по проектированию дорог, отделов управления дорожным движением и интеграторов интеллектуальных транспортных систем совместная оценка этих факторов обеспечивает более практическую основу для выбора оборудования обратного отсчета для конкретных требований к перекресткам.
