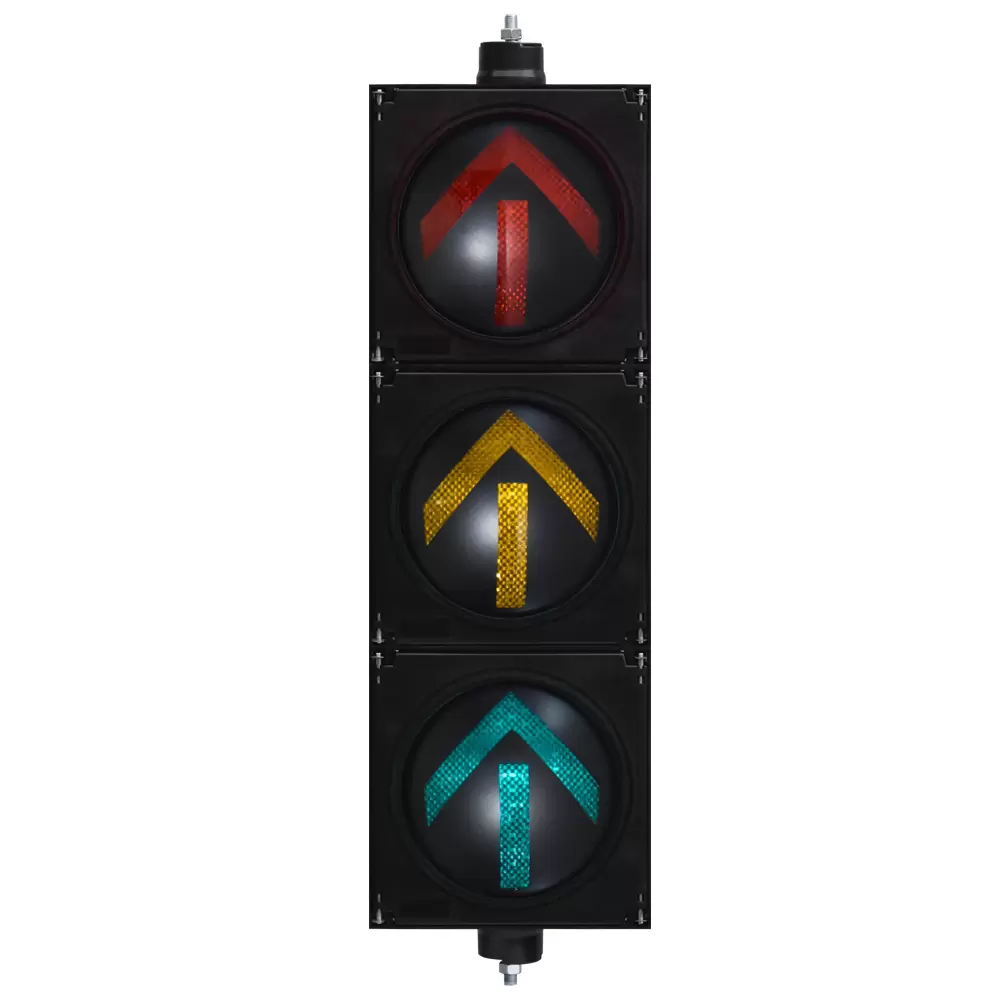

Светофор с красной стрелкой вправо: светодиод с высоким потоком и трехслойная оптическая обработка

Введение: Почему для конструкции светофора со стрелкой требуется нечто большее, чем яркий светодиод

Для светофора рисунок стрелки — это не просто изображение, отображаемое светодиодным источником света. На оживленном перекрестке водителям необходимо быстро и точно распознавать направление сигнала, иногда на значительном расстоянии и при меняющихся окружающих условиях. Это делает оптическую однородность, четкость стрелки, светораспределение и электрическую стабильность важными факторами при выборе светофора с красной стрелкой вправо.

Традиционные конструкции точечных источников света могут создать ряд проблем, когда оптическая система не контролирует должным образом излучаемый свет. Прямой свет светодиода может вызвать блики, а недостаточная оптическая обработка может привести к неравномерному освещению по стрелке. Чрезмерно концентрированный свет также может увеличить нежелательное световое излучение вокруг сигнала. В то же время светодиодные светофоры непрерывно работают на открытом воздухе, где накопление тепла, колебания напряжения и скачки напряжения могут повлиять на долгосрочную работу.

Светофор High Flux Red Arrow решает эти проблемы за счет комбинированной конструкции крупногабаритного светодиодного источника света, трехслойной оптической обработки, источника питания постоянного тока, защиты от перенапряжений и внешнего рассеивания тепла. Вместо того, чтобы рассматривать яркость как единственный критерий производительности, оптические и электрические системы работают вместе, чтобы контролировать, как свет генерируется, распределяется и поддерживается во время работы.

Трехслойная оптическая обработка для более равномерного освещения стрелок

Оптическая система является одной из наиболее важных частей светофора High Flux Red Arrow, поскольку сам светодиод не определяет окончательный вид стрелки. Испускаемый точечный свет должен быть обработан до того, как он достигнет поверхности обзора.

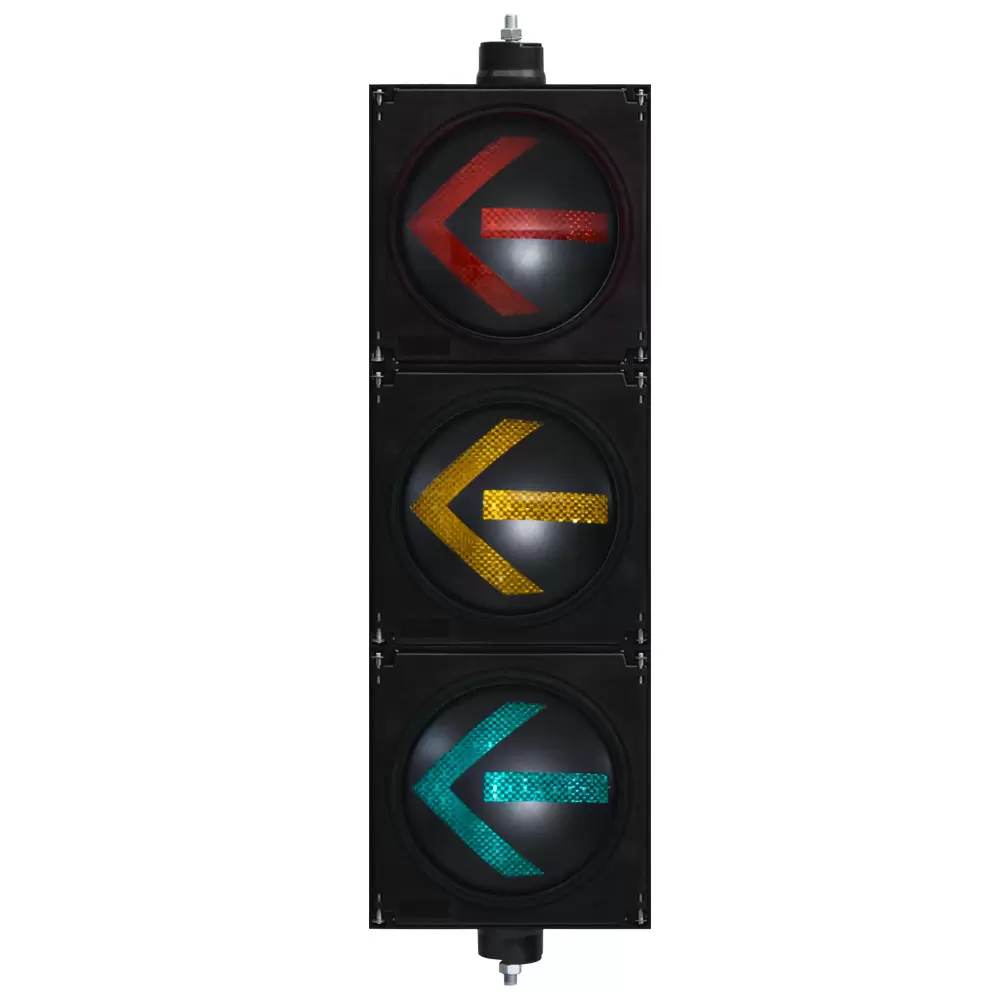

В светофоре с красной/желтой/зеленой стрелкой с высоким потоком используется трехслойная оптическая структура, включающая вторичную линзу, линзу Френеля и оптическую маску. Эти компоненты выполняют различные этапы оптической обработки для рассеивания и перенаправления света, генерируемого светодиодным источником света большого размера.

Как вторичная линза обрабатывает точечный светодиодный источник

На первом этапе используется вторичная линза для дальнейшей обработки света, излучаемого светодиодным источником. Светодиод с высоким потоком может генерировать концентрированный свет с относительно небольшой излучающей площади. Если этому свету позволить двигаться прямо к поверхности обзора, результатом может стать концентрированная светящаяся область, а не равномерно освещенная стрелка.

Вторичная линза обеспечивает дополнительный оптический каскад для управления этим концентрированным выходным сигналом. Перенаправляя и распределяя излучаемый свет, он помогает подготовить распределение света для последующих оптических элементов.

Это особенно важно для стрелочного сигнала, поскольку цель состоит не просто в создании яркого пятна. Полная форма стрелки должна оставаться визуально различимой, а свет распределяться по предполагаемой области отображения.

Линза Френеля для распределения света и перефокусировки

Линза Френеля является еще одной важной частью системы оптической обработки. Его структура позволяет осуществлять оптическое управление, не требуя физической толщины, свойственной обычной линзе с сопоставимыми оптическими функциями.

В этом приложении светофора линза Френеля участвует в перераспределении и перефокусировке света после начальной стадии оптической обработки. Вместо того, чтобы позволять исходному излучению точечного источника оставаться сконцентрированным, оптическая система постепенно изменяет путь света, чтобы выходной сигнал мог быть распределен по необходимой области просмотра.

Для приобретения светофоров это различие имеет значение. Подходящую оптическую конструкцию следует оценивать по получаемому в результате светораспределению и однородности поверхности, а не только по мощности светодиодов. Таким образом, линза Френеля является частью общего оптического механизма, который преобразует концентрированное излучение светодиода в более контролируемый выходной сигнал.

Оптическая маска для управления рисунком стрелок

Оптическая маска обеспечивает еще один этап контроля над финальным световым рисунком. Вместе со вторичной линзой и линзой Френеля он помогает формировать обработанный свет в желаемое отображение сигнала.

В результате получается более равномерный поверхностный световой поток, а не стрелка, в которой доминируют отдельные яркие точки. Это особенно актуально для указателей правого поворота, где наконечник стрелки и стержень должны оставаться визуально различимыми и служить полным указателем направления.

Таким образом, трехслойную систему оптической обработки можно понимать как последовательность:

Точечный светодиодный источник → вторичная оптическая обработка → Распределение и перефокусировка света по Френелю → оптическая маскировка → равномерная светоотдача на поверхность

Этот подход также помогает уменьшить блики, связанные с прямым излучением точечных источников. Обрабатывая свет до того, как он достигнет поверхности просмотра, система может уменьшить концентрированное прямое излучение и контролировать нежелательное распределение света, помогая уменьшить блики и световое загрязнение.

Светофор с красной стрелкой вправо: источник света и электрическая система

Оптические характеристики светофора с красной стрелкой вправо зависят не только от сборки линз. Источник светодиодов и источник питания определяют, насколько стабильно оптическая система получает электрическую и световую мощность, необходимую для работы.

В конструкции High Flux используется светодиодный источник света большого размера с низким ослаблением света и высокой светоотдачей. Целью является не просто увеличение номинальной яркости сигнала. Подходящий источник света должен работать вместе с оптической структурой, чтобы имеющаяся световая отдача могла эффективно обрабатываться и распределяться по стрелочному дисплею.

Это создает важное различие между стрелочным сигналом с высоким потоком и обычным сигналом точечного источника. Традиционная конструкция может в большей степени зависеть от концентрированного излучения отдельных точек светодиода, в то время как описанная здесь конструкция с высоким потоком сочетает в себе светодиодный источник большого размера с несколькими этапами оптической обработки.

Поэтому для групп закупок актуальным вопросом является не просто:

«Насколько яркий светодиод?»

Более полезная оценка:

«Насколько эффективно светодиодный сигнал преобразуется в единый и узнаваемый рисунок стрелок?»

Это напрямую связывает светоотдачу с видимостью стрелок, распределением света и применением на перекрестках.

Источник питания постоянного тока с широким диапазоном напряжения, 90–264 В переменного тока

Светофоры могут работать в электрических средах, где напряжение питания не является абсолютно постоянным. Светофор High Flux Arrow использует источник питания постоянного тока с широким диапазоном напряжения 90–264 В переменного тока.

Широкий диапазон входного напряжения позволяет системе электропитания адаптироваться к широкому диапазону входных условий переменного тока в пределах заданного рабочего диапазона. Конструкция с постоянным током также важна, поскольку характеристики светодиода тесно связаны с током, подаваемым на источник света.

Для светофора, работающего непрерывно на перекрестке, поддержание контролируемого тока является частью поддержания стабильной работы электрооборудования. Это также позволяет светодиоду и оптической системе работать как единое целое, а не рассматривать источник питания как независимый компонент.

Защита от перенапряжения 4000 В

Наружное светофорное оборудование также может подвергаться воздействию электрических переходных процессов. Указанная защита от перенапряжения 4000 В обеспечивает защиту в конструкции источника питания от перенапряжений высокого напряжения.

Это не следует интерпретировать как означающее, что светофор невосприимчив к любому электрическому событию. Скорее, указанная возможность защиты от перенапряжения является частью архитектуры электрической защиты, предназначенной для улучшения эксплуатационной стабильности в условиях перенапряжения в рамках проектных спецификаций продукта.

Поэтому для подрядчиков по организации дорожного движения и отделов управления дорожным движением защита от перенапряжения является техническим параметром, который стоит проверять наряду с диапазоном входного напряжения, работой в режиме постоянного тока и общей конфигурацией источника питания.

Управление температурным режимом: почему светодиодным светофорам необходимо эффективное рассеивание тепла

Эффективность светодиодов не исключает необходимости управления температурным режимом. При непрерывной работе часть электрической энергии, подаваемой светодиодной системе, преобразуется в тепло. Если тепло не передается эффективно от источника света и окружающих компонентов, температура может стать важным фактором в долгосрочных условиях эксплуатации.

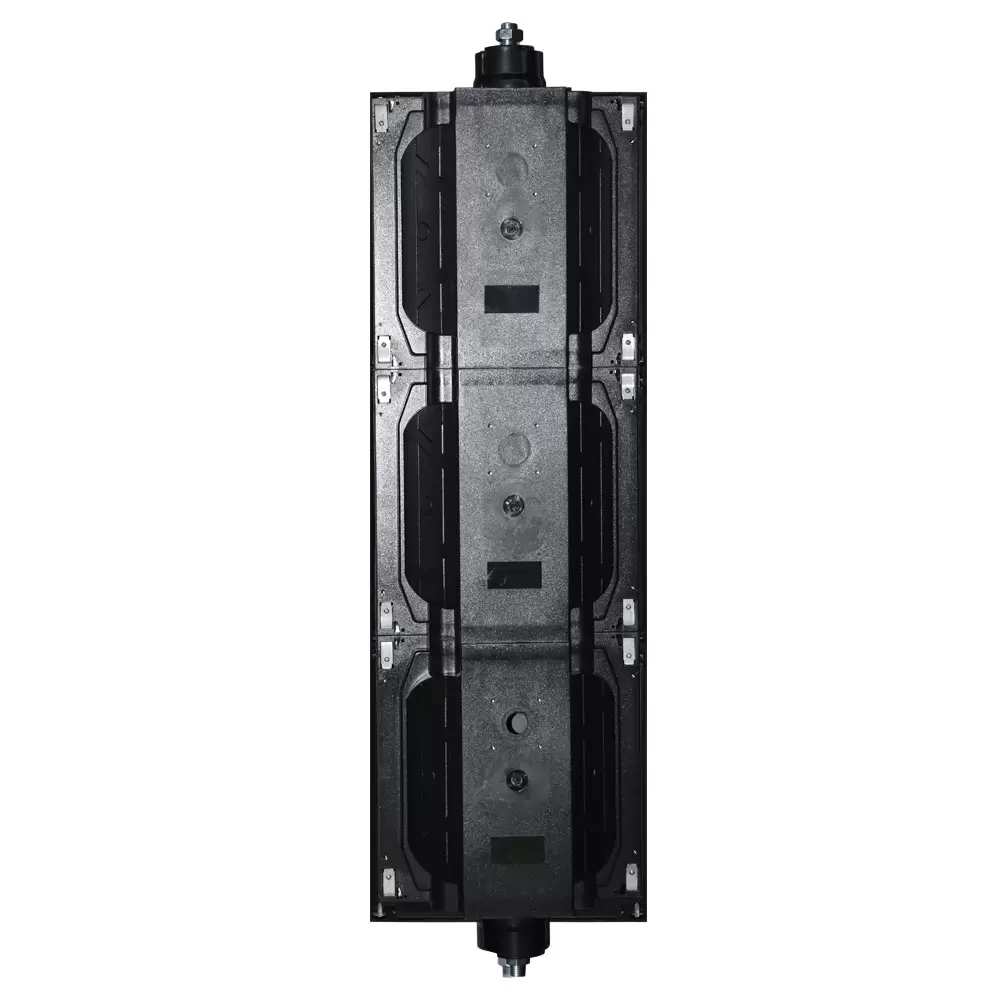

Светофор High Flux Arrow включает в себя внешний модуль рассеивания тепла как часть своей конструкции.

Целью внешнего рассеивания тепла является улучшение отвода тепла от внутреннего источника света и компонентов, связанных с питанием. Это создает более подходящий путь управления температурой для светофора, предназначенного для непрерывной работы на открытом воздухе.

Управление температурным режимом также необходимо рассматривать вместе со светодиодом и источником питания, а не оценивать отдельно.

Операционные отношения можно резюмировать следующим образом:

Крупногабаритный светодиод → управляемый ток → светогенерация и тепловыделение → внешнее рассеивание тепла → более стабильные условия эксплуатации

Затем оптическая система определяет, как доступный свет распределяется по стрелочному дисплею.

Вот почему выбор светофора-стрелки исключительно по характеристикам его светодиодов может дать неполную картину. Источник света, драйвер, оптические компоненты и тепловая структура образуют взаимосвязанную систему.

Что команды по закупкам должны оценить при выборе стрелочного светофора

Зарубежным покупателям светофоров, подрядчикам по проектированию дорожного движения, отделам управления дорожным движением и интеграторам интеллектуальных транспортных систем следует учитывать несколько технических параметров вместе.

1. Равномерность рисунка стрелок

Стрелку следует оценивать как полный световой узор, а не как совокупность отдельных светодиодных точек. Взаимосвязь между источником света, вторичной линзой, линзой Френеля и оптической маской напрямую влияет на однородность поверхностного света.

2. Распределение света

Распределение света определяет, насколько эффективно излучаемый свет распространяется по предполагаемой области отображения. Концентрированный точечный источник может создавать сильную локальную яркость, не обязательно создавая однородную стрелку.

Поэтому оптическую систему следует оценивать в соответствии с ее окончательным выходным изображением и предполагаемым применением пересечения.

3. Световая отдача

Световую отдачу следует рассматривать вместе с оптическим использованием. Светодиодный источник с высоким потоком полезен только тогда, когда оптическая система может эффективно обрабатывать и распределять выходной сигнал.

4. Контроль бликов

Прямое излучение от концентрированных точечных источников может вызвать блики. Вторичная оптическая обработка, распределение света по Френелю и оптическая маскировка обеспечивают механизмы контроля концентрированного излучения и получения более контролируемого выходного сигнала на поверхность.

5. Управление температурой

Внешнее рассеивание тепла особенно актуально для светофоров, предназначенных для непрерывной работы. Покупателям следует изучить, как передается тепло от источника света и связанных с ним компонентов, а не смотреть только на характеристики светодиода.

6. Диапазон входного напряжения и привод постоянного тока

Диапазон входного напряжения переменного тока 90–264 В и источник питания постоянного тока следует учитывать при оценке электрической совместимости и стабильности работы в различных средах с питанием на перекрестках.

7. Защита от перенапряжения

Указанная защита от перенапряжения 4000 В является еще одним важным параметром электрического проектирования для уличных светофоров. Покупатели должны подтвердить спецификацию защиты и понять, для каких условий она предназначена.

Выбор между светофором с красной стрелкой вправо и конструкцией со стрелкой с высоким потоком

Светофор с красной стрелкой вправо должен выполнять очень специфическую коммуникационную функцию: четко указывать, что движение направо зависит от отображаемого условия регулирования дорожного движения.

По этой причине оценку следует начинать с полного оптического выхода, а не только со светодиодного компонента.

Светофор High Flux Red Arrow сочетает в себе большой светодиодный источник света с трехслойной оптической обработкой для управления переходом от излучения точечного источника к выходу света на поверхность. Вторичная линза, линза Френеля и оптическая маска работают как интегрированная оптическая система, в то время как внешний модуль рассеивания тепла, источник питания постоянного тока с широким диапазоном напряжения и специальная защита от перенапряжений решают ключевые электрические и тепловые проблемы.

Этот подход на системном уровне особенно актуален для перекрестков, где светофоры должны работать непрерывно и поддерживать распознаваемую индикацию направления в различных условиях окружающей среды и электрических условиях.

При закупках на основе проектов покупатели также могут оценить готовые приложения для светофоров и портфолио продуктов производителя, а не полагаться только на отдельные спецификации продукта. FAMA предоставляет продукты для светофоров и интеллектуальные транспортные решения, охватывающие интеллектуальное управление сигналами и связанные с ними приложения для дорожного движения.

FAMA - ведущее предприятие в отрасли светофоров в Китае

Для получения дополнительной информации о продуктах светофоров и проектных приложениях FAMA покупатели могут просмотреть портфолио продуктов и проектные приложения FAMA .

Заключение: оцените полную оптическую и электрическую систему.

Производительность стрелочного светофора не может определяться только яркостью светодиодов. Распознавание стрелки зависит от того, насколько эффективно работают вместе источник света, оптическая структура, источник питания и тепловая система.

При выборе светофора с красной стрелкой вправо группам закупок следует уделять особое внимание однородности рисунка стрелки, светораспределению, светоотдаче, контролю ослепления и условиям применения. Для светофора с красной стрелкой с высоким потоком при оценке следует дополнительно учитывать взаимосвязь между крупногабаритным светодиодным источником света, трехслойной оптической обработкой, внешним рассеиванием тепла, источником постоянного тока переменного тока 90–264 В и защитой от перенапряжения 4000 В.

Поэтому практический процесс выбора должен быть сосредоточен на измеримых характеристиках конструкции и фактической среде применения. Изучив полную оптическую, электрическую и тепловую архитектуру, покупатели светофоров и инженерные подрядчики могут сделать более технически обоснованную оценку того, подходит ли светофор Arrow для конкретного проекта перекрестка.
