Пешеходный светофор малой мощности: ячеистая цепь, постоянный ток и ЭМС

Пешеходный светофор может показаться относительно простым светодиодным устройством, но его характеристики становятся более требовательными, когда он установлен на регулируемом перекрестке и рассчитан на непрерывную работу в течение многих лет. Неисправность шарика светодиодной лампы может повлиять на визуальную последовательность сигнала, если схема не предназначена для изоляции неисправности. Неконтролируемое изменение тока также может повлиять на условия работы светодиодов, а неэффективное преобразование энергии может увеличить потребление электроэнергии в течение длительных периодов работы. На пересечениях с несколькими электронными устройствами электромагнитные помехи являются еще одним фактором, который необходимо учитывать при выборе продукта.

Поэтому для покупателей светофоров, подрядчиков по дорожному проектированию, отделов управления дорожным движением и интеграторов интеллектуальных транспортных систем пешеходный светофор малой мощности должен оцениваться по мощности, превышающей его номинальную мощность. Архитектура светодиодной схемы, источник питания, привод постоянного тока, коэффициент мощности, гармонические искажения, оптическая структура, защита окружающей среды и требования к техническому обслуживанию — все это влияет на работу сигнала после установки.

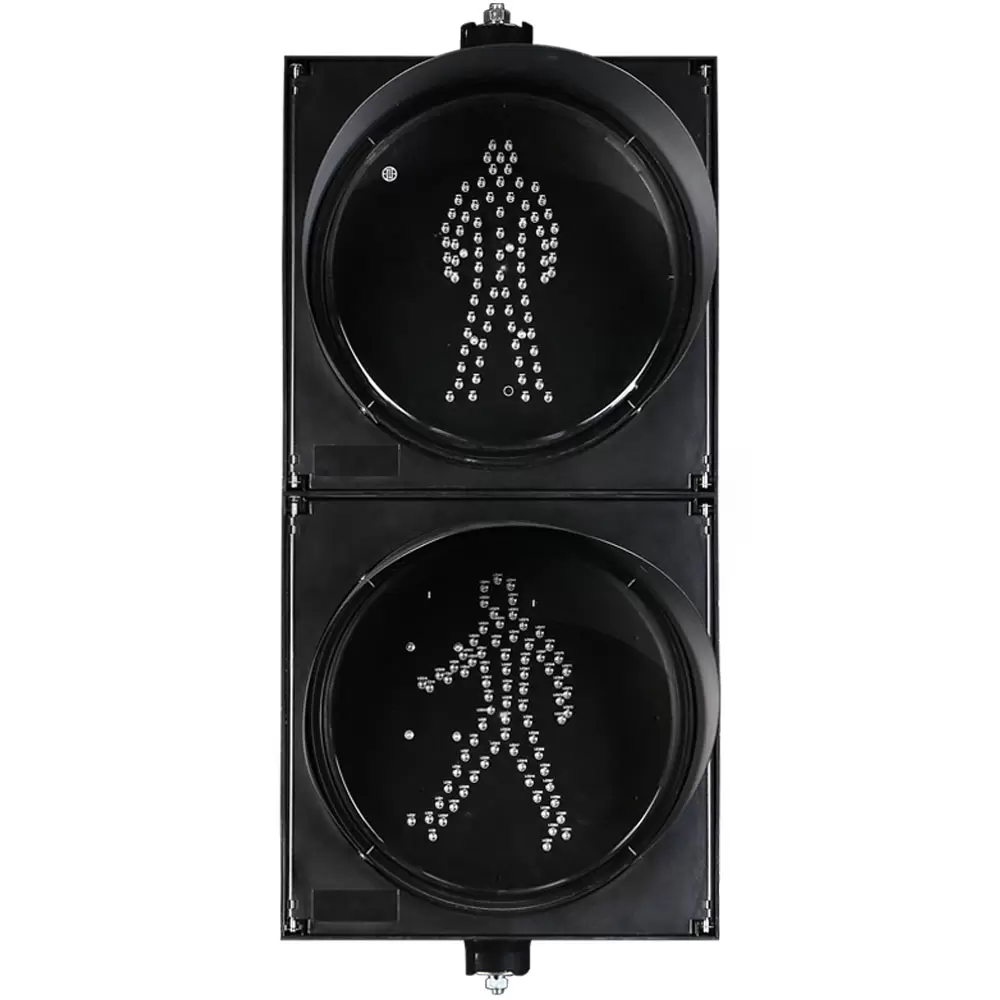

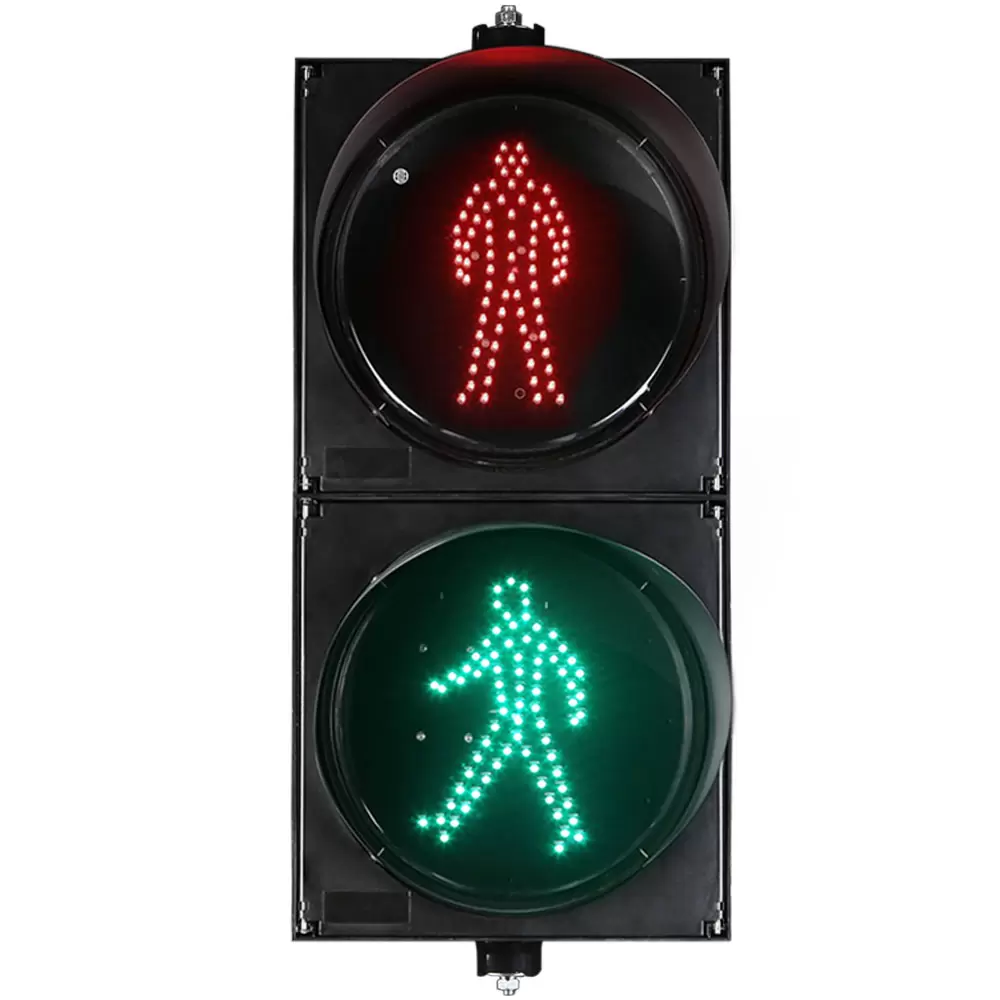

Пешеходный светофор малой мощности FAMA спроектирован как двухблочный узел для пешеходных переходов. Сердечник лампы включает в себя плату лампы, линзу, источник питания, чашу лампы и другие конструктивные компоненты. Опубликованные характеристики продукта включают входное напряжение 85–264 В переменного тока, коэффициент мощности до 0,98, коэффициент нелинейных искажений ниже 10 % и срок службы светодиодов не менее 100 000 часов. Эти параметры обеспечивают измеримую основу для оценки продукта, а не полагаются только на общие описания, такие как «энергосбережение» или «надежность».

Почему конструкция ячеистой цепи имеет значение в пешеходном светофоре малой мощности

Плата светодиодной лампы является одним из наиболее важных компонентов пешеходного сигнала, поскольку она определяет электрическое соединение шариков светодиодной лампы и поведение дисплея в случае выхода из строя отдельного компонента.

Пешеходный светофор малой мощности FAMA использует ячеистую схему. Согласно конструкции изделия, при выходе из строя отдельной светодиодной бусины схема автоматически изолирует точку неисправности, чтобы оставшиеся светодиодные бусины могли продолжать работать. Это предназначено для поддержания общего эффекта дисплея, а не для того, чтобы локальный отказ светодиода повлиял на оставшиеся шарики лампы.

Этот подход особенно актуален для применения сигналов для пешеходов. Сигнал, установленный рядом с оживленной дорогой, не всегда легко доступен для немедленного обслуживания. Для замены может потребоваться, чтобы обслуживающий персонал работал рядом с действующей проезжей частью, организовал соответствующее регулирование дорожного движения или запланировал вмешательство в подходящий период эксплуатации.

При использовании ячеистой схемы неисправность отдельного светодиода рассматривается как локальная электрическая проблема, а не автоматически становится отказом всей светодиодной матрицы.

С точки зрения закупок это создает несколько моментов, которые стоит проверить:

• Изоляция неисправности: можно ли электрически изолировать неисправность отдельного светодиода от остальной цепи светодиодов.

• Непрерывность отображения: продолжают ли оставшиеся светодиоды обеспечивать предполагаемую индикацию пешехода.

• Архитектура схемы: спроектирована ли плата светодиодов с учетом локализованной отказоустойчивости, а не простого последовательно-зависимого устройства.

• Влияние на техническое обслуживание: требует ли локализованная неисправность светодиода немедленной замены всей платы лампы.

• Устранение неполадок на месте: может ли обслуживающий персонал отличить неисправности светодиодов от проблем с драйвером или источником питания.

Цель изоляции неисправности не состоит в том, чтобы утверждать, что неисправный светодиод становится невидимым. Неисправный компонент остается неисправным. Техническая ценность заключается в том, что его электрическое воздействие можно сдержать, чтобы оставшиеся шарики светодиодной лампы продолжали работать.

Для отдела управления дорожным движением или подрядчика, управляющего большим количеством перекрестков, это различие имеет значение. Надежность – это не только предотвращение сбоев компонентов; это также предполагает контроль последствий, когда отдельный компонент в конечном итоге выходит из строя.

Источник питания и привод постоянного тока определяют не только потребление энергии

О низком энергопотреблении не следует судить только по мощности светодиодов. Источник питания и драйвер светодиода определяют, как электроэнергия преобразуется и подается на плату лампы.

Пешеходный светофор малой мощности FAMA использует независимо разработанный источник питания европейского стандарта с коэффициентом мощности до 0,98. В продукте также используется технология привода постоянного тока для поддержания стабильного рабочего тока для светодиодной матрицы.

Эти спецификации описывают различные аспекты электрических характеристик.

Конструкция источника питания влияет на то, насколько эффективно преобразуется входная электрическая энергия для светодиодной системы. В опубликованных спецификациях FAMA указано, что потребляемая мощность лампы не превышает 6 Вт для статического красного цвета, 5 Вт для динамического зеленого и 5 Вт для статического зеленого цвета в версии 200 мм. Для версии 300 мм соответствующие показатели составляют не более 7 Вт, 6 Вт и 6 Вт.

Эти цифры более полезны для покупателя, чем необоснованные процентные претензии, поскольку их можно включить в расчет энергопотребления на уровне проекта, основанный на фактическом количестве сигнальных устройств и графике работы.

Коэффициент мощности также следует понимать правильно. Коэффициент мощности до 0,98 не означает, что светофор потребляет только 2% от номинальной мощности, и не означает, что уровень энергосбережения составляет 98%. Он описывает взаимосвязь между реальной мощностью и полной мощностью в соответствующих условиях эксплуатации. Фактическое потребление электроэнергии по-прежнему необходимо оценивать по рабочей мощности продукта, рабочему состоянию, времени сигнала и количеству установки.

Почему постоянный ток важен для светодиодных сигналов

Светодиоды чувствительны к рабочему току, поэтому контроль тока является важной частью конструкции светодиодного драйвера.

Формирователь постоянного тока регулирует ток, подаваемый на светодиодную нагрузку, вместо того, чтобы позволять рабочему току колебаться без контролируемого регулирования. Для пешеходного светофора это создает более контролируемое электрическое состояние работы шариков светодиодных ламп.

FAMA определяет привод постоянного тока как функциональную особенность пешеходного светофора малой мощности и заявляет, что конструкция предназначена для поддержания стабильного рабочего тока, продления срока службы светодиодов и снижения требований к дальнейшему техническому обслуживанию. В опубликованной спецификации указан срок службы светодиодов ≥100 000 часов.

Цифру в 100 000 часов следует интерпретировать как указанный производителем срок службы светодиодов, а не как гарантию того, что весь блок светофоров будет работать именно в течение этого периода без технического обслуживания. Производительность источника питания, рабочая температура, условия установки, воздействие окружающей среды и другие компоненты могут повлиять на фактический срок службы.

Вот почему покупатели должны оценивать бусины светодиодных ламп + драйвер + источник питания + температурные и экологические условия как одну электрическую систему, а не выбирать светодиоды, основываясь только на номинальном сроке службы.

THD и ЭМС: почему электрическая совместимость важна на перекрестке

Пешеходный светофор не работает самостоятельно. Современный регулируемый перекресток может включать в себя сигнальные табло для транспортных средств, пешеходные сигналы, регулировщиков, детекторы, коммуникационное оборудование, дисплеи обратного отсчета и другие электронные устройства.

В результате электромагнитную совместимость необходимо рассматривать как часть всей системы светофоров.

FAMA указывает коэффициент нелинейных искажений ниже 10 % для своего маломощного пешеходного светофора и описывает продукт как обладающий электромагнитной совместимостью, предназначенной для уменьшения помех в электросети и другому оборудованию на перекрестке.

Суммарные гармонические искажения важны, поскольку нелинейные электронные нагрузки могут вносить гармонические компоненты в форму сигнала тока. Контроль гармонических искажений может способствовать созданию более предсказуемой электрической среды, когда несколько электронных устройств используют одну и ту же инфраструктуру электропитания.

Однако коэффициент нелинейных искажений ниже 10 % не следует интерпретировать как гарантию того, что весь перекресток будет свободен от электромагнитных помех. На характеристики ЭМС на уровне системы также влияют качество электроэнергии, проводка, заземление, методы установки, подключенное оборудование и характеристики всей электрической системы.

Для интегратора интеллектуальных транспортных систем это различие важно. Пешеходный сигнал является одним из компонентов более крупной системы. Его характеристики электропитания и ЭМС должны быть совместимы с контроллером дорожного движения и другим оборудованием, а не оцениваться изолированно.

Таким образом, отношения можно понимать как:

Источник питания → Светодиодный драйвер → Светодиодная цепь → Оптический дисплей → Электрическая среда перекрестка

Каждый этап влияет на следующий. Технически подходящий пешеходный светофор должен обеспечивать контролируемые электрические характеристики при сохранении необходимой визуальной индикации.

Выбор знака пешеходного светофора для реальных применений на перекрестках

Знак «Пешеходный светофор» необходимо выбирать в соответствии с расположением перекрестка и требованиями к пешеходному переходу, а не просто по внешнему виду или номинальному размеру.

Пешеходный светофор малой мощности FAMA представляет собой двухблочную сборку, предназначенную для управления светофорами на перекрестках, обслуживающих пешеходные переходы. Сердечник лампы включает в себя плату лампы, линзу, источник питания, чашу лампы и соответствующие структурные компоненты. Опубликованный ассортимент продукции включает конфигурации светоизлучающей поверхности шириной 200 мм и 300 мм.

Каждый компонент имеет определенную роль.

Плата лампы:
Плата лампы несет на себе шарики светодиодных ламп и определяет электрическую архитектуру дисплея. Его схема напрямую влияет на изоляцию неисправностей и непрерывность отображения.

Светодиодные бусины:
источник светодиода определяет основную светоотдачу пешеходной индикации. Количество и конфигурацию светодиодов необходимо рассматривать вместе с требуемыми оптическими характеристиками, а не рассматривать как изолированную спецификацию.

Линза:
Линза является частью оптической структуры и влияет на то, как излучаемый свет представляется пешеходам и другим участникам дорожного движения.

Источник питания:
источник питания преобразует и управляет поступающей электрической энергией, необходимой светодиодной системе. Диапазон входного напряжения, потребляемая мощность, коэффициент мощности и электрическая совместимость должны быть проверены на соответствие требованиям проекта.

Чаша лампы и конструкция корпуса:
структурные компоненты защищают и поддерживают внутренние оптические и электрические элементы. Требования к материалам, уплотнениям, конфигурации установки и экологическим требованиям следует учитывать в соответствии с фактическим применением на дороге.

Такая оценка на уровне компонентов особенно полезна при сравнении различных знаков пешеходного светофора. Два продукта могут выглядеть похожими внешне, хотя в них используются разные структуры светодиодных схем, технологии драйверов, источники питания и внутренняя компоновка.

Что следует проверить группам по закупкам перед выбором пешеходного светофора малой мощности?

Для зарубежных покупателей светофоров и подрядчиков по дорожному строительству лист технических характеристик должен содержать достаточно информации для сравнения продуктов по измеримым критериям.

1. Потребляемая мощность лампы

Проверьте энергопотребление отдельно для разных состояний сигнала, вместо того чтобы полагаться на общее описание «низкой мощности». Опубликованные FAMA конфигурации 200 мм и 300 мм предусматривают отдельные ограничения мощности для режима статического красного, динамического зеленого и статического зеленого.

2. Архитектура светодиодной схемы

Спросите, как соединяются между собой бусины светодиодной лампы и что происходит, когда один светодиод выходит из строя. Конструкция ячеистой схемы с локализованной изоляцией неисправностей может ограничить электрический эффект отказа отдельного светодиода.

3. Привод постоянного тока

Убедитесь, что драйвер светодиода обеспечивает контролируемый постоянный ток и как драйвер интегрирован с источником питания и платой светодиодов.

4. Коэффициент мощности

Коэффициент мощности до 0,98 можно использовать в качестве измеряемого электрического параметра при оценке источника питания. Ее следует рассматривать наряду с фактической мощностью лампы, а не рассматривать как независимый процент энергосбережения.

5. КНИ и ЭМС

Для установок, содержащих несколько электронных устройств, проверьте указанные характеристики THD и EMC. FAMA указывает коэффициент нелинейных искажений ниже 10 % для этого пешеходного светофора малой мощности.

6. Экологические условия эксплуатации

Опубликованные FAMA спецификации продукта включают диапазон рабочих температур от -40°C до +80°C, относительную влажность до 97% относительной влажности и степень защиты IP53. Эти характеристики относятся к указанной конфигурации продукта и должны быть проверены на соответствие экологическим требованиям реального проекта.

7. Требования к техническому обслуживанию

Покупатель должен учитывать, что произойдет после неисправности светодиода, неисправности драйвера или проблемы с источником питания. Изоляция неисправности может повлиять на то, потребует ли локализованная проблема со светодиодом немедленной замены всей платы лампы.

8. Интеграция перекрестков

Сигнал должен оцениваться в рамках предполагаемой системы управления дорожным движением. Перед окончательным выбором необходимо подтвердить электрические характеристики, конфигурацию сигнала, метод установки, интерфейс контроллера, условия окружающей среды и доступ для обслуживания.

Низкая мощность не означает выбор самой низкой мощности

При закупке светофоров выбор продукта с наименьшей номинальной мощностью не обязательно является правильным подходом.

Пешеходный сигнал по-прежнему должен обеспечивать соответствующую визуальную индикацию места установки. Таким образом, оценка должна связывать потребление электроэнергии с конфигурацией светодиодов, оптической схемой, размером сигнала, рабочим состоянием, требованиями к просмотру и условиями окружающей среды.

Например, опубликованный FAMA пешеходный светофор малой мощности имеет конфигурации 200 мм и 300 мм с различным количеством светодиодов и характеристиками энергопотребления. В модели диаметром 200 мм имеется 66 красных или 96 зеленых светодиодов в зависимости от конфигурации, а в модели диаметром 300 мм — 80 красных или 78 зеленых светодиодов для указанных вариантов.

Это показывает, почему сравнение продуктов только по общей мощности может вводить в заблуждение. Правильный вопрос заключается в том, обеспечивает ли выбранная конфигурация требуемое отображение сигнала, одновременно отвечая требованиям проекта к электрооборудованию и техническому обслуживанию.

Для крупномасштабных дорожных проектов покупатели могут рассчитать ожидаемые эксплуатационные расходы, используя фактическую номинальную мощность, количество установленных устройств, часы работы и период обслуживания проекта.

Как FAMA подходит к проектам в области пешеходных сигналов и интеллектуального транспорта

Янчжоу FAMA Intelligent Equipment Co., Ltd. (FAMA) позиционирует себя как поставщика интегрированных интеллектуальных транспортных решений, корпоративная миссия которого сосредоточена на том, чтобы сделать путешествия более безопасными и разумными.

FAMA Traffic предоставляет решения в области интеллектуального управления сигналами, интеллектуальной безопасности дорожного движения и многофункциональных интеллектуальных столбов 5G, а также предоставляет услуги, включая оптимизацию синхронизации сигналов светофора, их эксплуатацию и техническое обслуживание.

В приложениях интеллектуального управления сигналами FAMA интегрирует такие технологии, как катушки, геомагнетизм, RFID, радар и визуальная идентификация, для мониторинга дорожного и пешеходного потока и поддержки стратегий управления светофорами. Этот более широкий взгляд на систему актуален, когда пешеходный светофор используется как часть интеллектуального перекрестка, а не как изолированный фонарь.

Для покупателей, которым необходимо ознакомиться с фактическими конфигурациями продукции, FAMA предлагает линейку светофоров, включающую пешеходные светофоры и другое светофорное оборудование. Портфель проектов также можно просмотреть при оценке опыта компании в области дорожной инфраструктуры.

FAMA - ведущее предприятие в отрасли светофоров в Китае

Для пешеходного светофора малой мощности важные характеристики не ограничиваются мощностью лампы. Конструкция сетчатой ​​схемы определяет, как локализуется неисправность отдельного светодиода. Привод постоянного тока контролирует рабочий ток светодиода. Конструкция источника питания и коэффициент мощности влияют на электрические характеристики. Характеристики THD и EMC становятся актуальными, когда сигнал находится в электрической среде с другим оборудованием перекрестка. Плата лампы, бусины светодиодной лампы, линза, источник питания и чаша лампы должны функционировать как единый комплектный узел.

Для зарубежных покупателей светофоров, подрядчиков по дорожному проектированию, отделов управления дорожным движением и интеграторов интеллектуальных транспортных систем эти параметры обеспечивают более практическую основу для выбора пешеходного светофорного знака. Вместо того чтобы полагаться на общие утверждения, такие как «энергосбережение» или «высокое качество», решения о закупках могут основываться на измеримых электрических характеристиках, конструкции устранения неисправностей, экологических характеристиках, требованиях к дисплею и соображениях обслуживания жизненного цикла.
