Руководство по модулю светофора обратного отсчета: синхронизация, совместимость и защита от перенапряжения для автомобильных таймеров

Для модуля обратного отсчета сигналов светофора отображение чисел — это только одна часть приложения. На фактическом перекрестке дисплей обратного отсчета должен правильно реагировать на сигналы контроллера светофора, распознавать требуемый входной сигнал, оставаться стабильным при изменении электрических условий и продолжать работать в среде, где могут возникать грозы и скачки напряжения. Для подрядчиков по организации дорожного движения, системных интеграторов и покупателей дорожного оборудования эти требования зачастую важнее внешнего вида самого таймера обратного отсчета.

Поэтому практическое руководство по модулю светофора обратного отсчета должно охватывать вопросы установки, совместимости контроллера, обнаружения сигнала, синхронизации обратного отсчета, ввода в эксплуатацию параметров и устранения неполадок. В то же время покупатели, оценивающие таймер обратного отсчета светофора для автомобиля, должны понимать, как модуль обрабатывает различные входные условия, электрические помехи, защиту от перенапряжения и конфигурацию поля.

В компании FAMA модуль обратного отсчета разработан с учетом этих практических требований, а не рассматривает дисплей обратного отсчета как изолированный компонент освещения.

Понимание структуры модуля светофора обратного отсчета

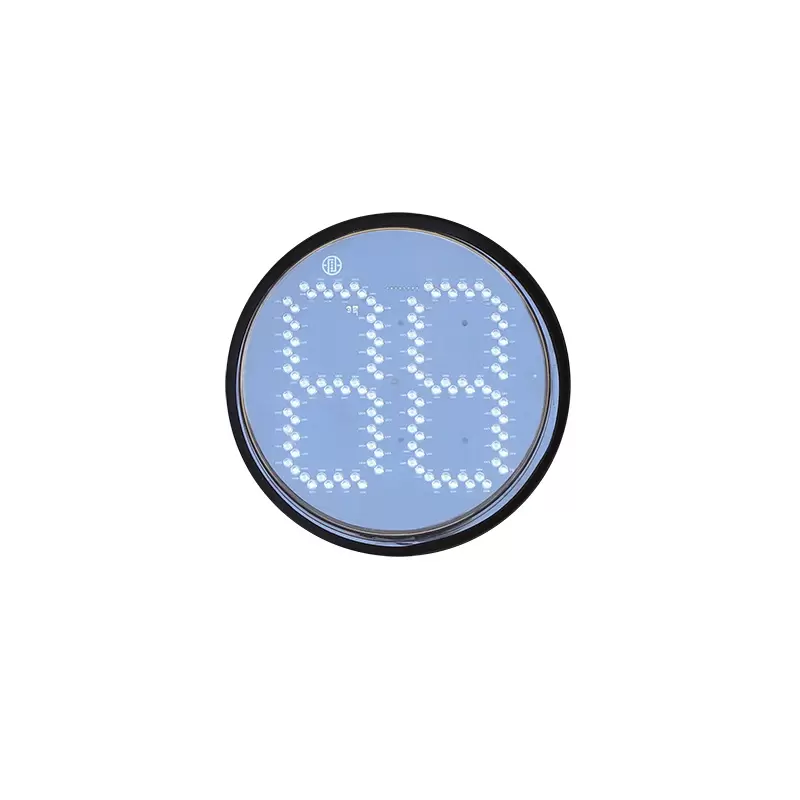

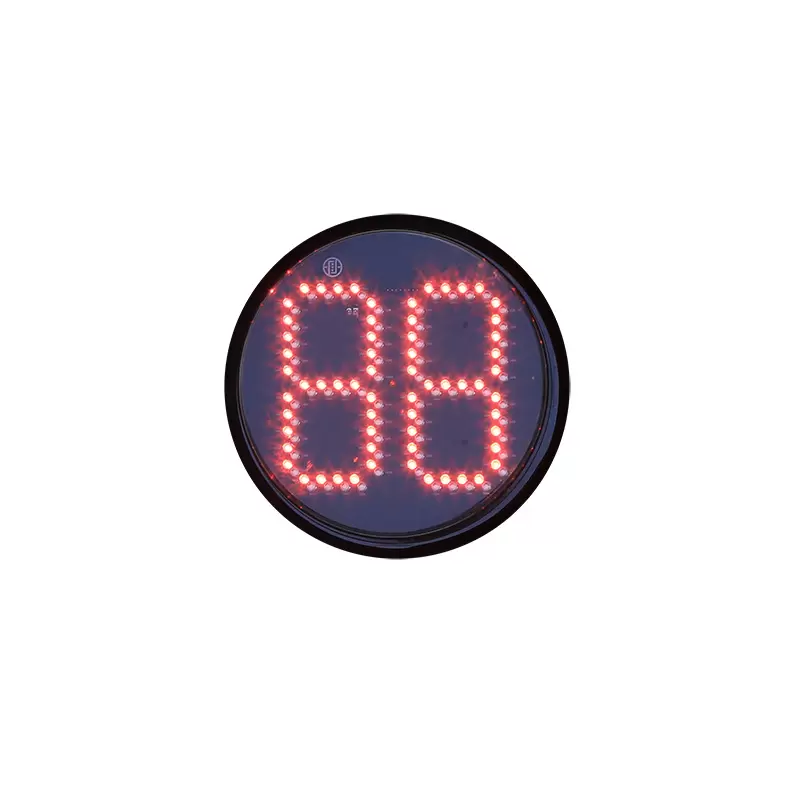

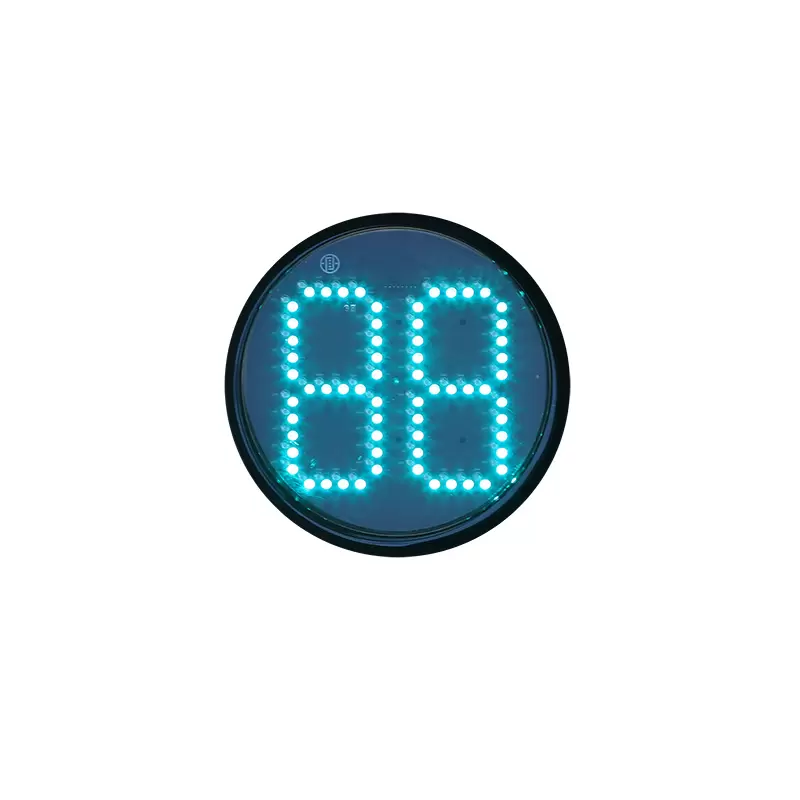

Модуль светофора «Обратный отсчет» состоит из оптической линзы, световой панели, платы управления, водонепроницаемого кольца и чаши лампы. Каждый компонент вносит свой вклад в общую работу модуля, а плата управления обеспечивает ключевой интерфейс между дисплеем обратного отсчета и электрическими сигналами, связанными с системой светофоров.

Оптическая линза и световое табло напрямую связаны с визуальным представлением информации обратного отсчета. Чаша лампы является частью физической конструкции модуля, а водонепроницаемое кольцо обеспечивает защиту корпуса и защиту установленного узла. Плата управления особенно важна, когда модуль должен обнаруживать и интерпретировать входной сигнал, связанный с сигналом светофора.

Для отделов закупок это означает, что оценка модуля сигнала обратного отсчета не должна ограничиваться характеристиками светодиодного дисплея. Механическую конструкцию, электрическую схему обнаружения и интерфейс контроллера следует рассматривать как одну систему.

Отношения можно резюмировать следующим образом:

Ввод сигнала светофора → обнаружение сигнала → логика управления → расчет/отображение обратного отсчета → синхронизированный визуальный вывод

Если входной сигнал неправильно распознается или интерпретируется, отображение обратного отсчета может не соответствовать сигналу светофора, даже если само оборудование дисплея работает нормально.

Адаптивное обнаружение играет центральную роль в синхронизации обратного отсчета

Одним из основных технических требований к таймеру обратного отсчета сигналов светофора является способность работать с изменениями в электрической среде.

Модуль FAMA использует запатентованную схему обнаружения обратного отсчета с возможностями адаптивного обнаружения. Согласно предоставленной информации о продукте, схема может автоматически согласовывать различные уровни входного напряжения, динамически регулировать рабочие пороги и фильтровать внешние электрические помехи.

Этот подход важен, поскольку модуль обратного отсчета не работает независимо от контроллера светофора. Его схема обнаружения должна идентифицировать соответствующее состояние сигнала, прежде чем обратный отсчет сможет отреагировать соответствующим образом.

Автоматическое согласование входного напряжения

Модуль обратного отсчета может столкнуться с различными входными условиями в зависимости от системы управления светофорами, используемой в проекте. Вместо того, чтобы полагаться на одно фиксированное условие обнаружения, адаптивное обнаружение напряжения позволяет модулю согласовывать уровень входящего сигнала и устанавливать соответствующее рабочее состояние.

Для монтажной бригады это делает совместимость входного напряжения важным моментом, который необходимо проверить во время ввода в эксплуатацию.

Ключевые вопросы:

• Какой входной сигнал выдает контроллер светофора?

• Может ли модуль обратного отсчета правильно обнаружить этот сигнал?

• Соответствует ли выбранный режим работы контроллеру?

• Постоянно ли реагирует модуль на изменение уровня сигнала в соответствующих условиях системы?

Эти вопросы следует подтвердить перед окончательным развертыванием, а не рассматривать как проблемы устранения неполадок после установки.

Динамическая регулировка порога и фильтрация помех

Электрические помехи могут затруднить обнаружение сигнала. Если схема обнаружения слишком легко реагирует на нежелательные электрические колебания, модуль обратного отсчета может интерпретировать помехи как достоверное состояние сигнала.

Адаптивная конструкция обнаружения решает эту проблему посредством динамической регулировки порога и фильтрации электрических помех. Вместо использования одного неизменного порога обнаружения схема может регулировать свой рабочий порог в соответствии с обнаруженным входным условием.

Целью модуля обратного отсчета сигналов светофора является не просто определение напряжения. Он предназначен для того, чтобы отличить предполагаемый сигнал управления дорожным движением от нежелательных электрических помех, чтобы обратный отсчет оставался синхронизированным с фактическим состоянием сигнала.

Это особенно актуально, когда проект содержит несколько электрических устройств, длинные прокладки проводов или другие источники электрических помех.

Таймер обратного отсчета светофора для автомобиля: установка и совместимость системы

При выборе таймера обратного отсчета светофора для автомобиля первым вопросом должна быть совместимость с существующей системой управления сигналами светофора, а не внешний вид дисплея.

Модуль поддерживает три адаптивных режима работы. Согласно поставляемой информации о продукте, данные режимы работы предназначены для обеспечения совместимости с более чем 99% основных отечественных и международных систем управления светофорами.

Эту цифру следует понимать как описание характеристик продукта, предоставленное FAMA, а не как универсальную отраслевую статистику.

Для проекта установки соответствующий режим работы должен быть определен в соответствии с фактическим контроллером светофора и характеристиками сигнала. Базовая последовательность ввода в эксплуатацию должна включать:

1. Подтвердите контроллер светофора и его выходные характеристики.

2. Подтвердите требуемую входную мощность и интерфейс связи.

3. Выберите подходящий адаптивный режим работы.

4. Подключите модуль обратного отсчета в соответствии с требованиями проекта.

5. Проверьте, правильно ли модуль определяет входной сигнал светофора.

6. Убедитесь, что отображаемый обратный отсчет соответствует фактическому состоянию красного или зеленого сигнала.

7. Завершите настройку параметров перед вводом перекрестка в нормальную эксплуатацию.

Поэтому руководство по модулю обратного отсчета следует рассматривать как справочник по вводу в эксплуатацию, а не просто как схему установки.

Что проверить, если обратный отсчет не синхронизирован

Если дисплей обратного отсчета работает ненормально, не может идентифицировать входной сигнал или не соответствует сигналу светофора, немедленная замена модуля не обязательно является первым шагом.

Группа установки должна сначала изучить взаимосвязь между контроллером, входным сигналом и конфигурацией модуля.

Важные контрольно-пропускные пункты включают в себя:

Входной сигнал:
убедитесь, что контроллер светофора подает ожидаемый сигнал модулю обратного отсчета.

Входное напряжение:
проверьте, подходят ли фактические входные условия для выбранного режима обнаружения.

Режим работы:
Убедитесь, что один из трех адаптивных режимов работы выбран правильно для соответствующей системы управления.

Порог обнаружения:
проверьте, правильно ли схема обнаружения распознает целевой сигнал, а не электрические помехи.

Интерфейс связи.
Если используется связь, проверьте подключение и конфигурацию интерфейса.

Синхронизация обратного отсчета:
сравните отображение обратного отсчета с фактическим состоянием светофора во время ввода в эксплуатацию. Функционирующий дисплей не означает автоматически, что обратный отсчет синхронизирован правильно.

Эта последовательность действий по устранению неполадок помогает отделить проблему с электрическим входом, проблему с конфигурацией и фактическую проблему с оборудованием перед ненужной заменой компонентов.

Двойная защита от перенапряжения для светофоров

Оборудование светофоров устанавливается на открытом воздухе, поэтому важным фактором является защита от скачков напряжения.

Модуль FAMA обеспечивает двойную защиту от перенапряжения, охватывая как вход питания, так и интерфейс связи. Целью является снижение воздействия ударов молнии и скачков высокого напряжения на оборудование.

Для системных интеграторов это различие имеет значение. Защита только входа питания не устраняет потенциальное воздействие скачков напряжения через интерфейс связи. Модуль, включающий защиту на обоих путях, обеспечивает более широкую защиту электрических интерфейсов, используемых оборудованием.

Согласно предоставленной информации о продукте, эта конструкция может снизить интенсивность отказов и снизить затраты на техническое обслуживание более чем на 50%. Это следует рассматривать конкретно как заявленное FAMA описание характеристик продукта и не следует обобщать его как гарантированное снижение для каждого проекта или среды установки.

Поэтому для покупателей защита от перенапряжения должна оцениваться вместе с электрической средой объекта, конструкцией заземления, условиями установки и общей системой защиты светофоров.

Удаленная настройка без замены оборудования

В дорожных проектах не всегда используются одинаковые требования к контролю. Модулю, настроенному для одного проекта, могут потребоваться другие системные параметры при развертывании на другом перекрестке или в среде светофоров.

Модуль поддерживает удаленную настройку через систему управления верхнего уровня на базе ПК. Параметры системы можно настроить онлайн без замены оборудования.

Это дает практическое преимущество при вводе в эксплуатацию и обслуживании проекта. Вместо удаления модуля просто потому, что необходимо изменить параметр конфигурации, уполномоченный технический персонал может настроить соответствующие параметры системы через систему управления верхнего уровня.

Для подрядчиков, обслуживающих несколько перекрестков, это может упростить развертывание, когда необходимо удовлетворить различные требования проекта без изменения физического модуля.

Тем не менее, удаленную настройку следует рассматривать как часть процесса ввода в эксплуатацию, а не как замену правильной совместимости контроллера и проводки сигналов.

Как покупатели должны оценивать модуль светофора обратного отсчета

Для зарубежных покупателей дорожного оборудования полезный обзор технических характеристик должен охватывать не только размер или внешний вид дисплея.

1. Совместимость контроллера светофора

Подтвердите совместимость модуля с контроллером и архитектурой управления сигналами, используемой в проекте. Адаптивные режимы работы могут быть особенно важны, когда проект включает в себя различные системы управления.

2. Обнаружение входного напряжения

Убедитесь, как модуль обнаруживает входной сигнал и может ли он адаптироваться к применимым условиям входного напряжения.

3. Синхронизация обратного отсчета

Ключевой вопрос заключается в том, сможет ли модуль постоянно определять состояние сигнала светофора и синхронизировать отображение обратного отсчета с сигналом автомобиля.

4. Фильтрация электрических помех

Спросите, как схема обнаружения справляется с нежелательными электрическими помехами. Это особенно важно, когда требуется стабильное распознавание сигнала в сложных электрических условиях.

5. Защита от скачков напряжения и связи.

Проверьте, предусмотрена ли защита от перенапряжения как для входа питания, так и для интерфейса связи, а не рассматривайте только защиту электропитания.

6. Настройка и ввод в эксплуатацию

Подтвердите, можно ли настроить параметры удаленно и можно ли завершить процесс настройки без замены оборудования.

7. Физическая защита и обслуживание

Оптическая линза, световая плата, плата управления, водонепроницаемое кольцо и чаша лампы должны рассматриваться как часть полной конструкции модуля. Перед развертыванием бригады по установке также должны понимать применимые требования к окружающей среде и техническому обслуживанию.

Подход FAMA к приложениям обратного отсчета сигналов светофора

Янчжоу FAMA Intelligent Equipment Co., Ltd. (FAMA) предоставляет интегрированные интеллектуальные транспортные решения, охватывающие интеллектуальное управление сигналами, интеллектуальную безопасность дорожного движения и многофункциональные интеллектуальные столбы 5G. В портфель продуктов для светофоров входят контроллеры светофоров, автомобильные светофоры, таймеры обратного отсчета и модули светофоров.

FAMA — ведущее предприятие в отрасли светофоров в Китае

Портфель проектов FAMA также включает проекты светофоров и таймеров обратного отсчета на рынках, включая Малайзию, Бразилию, Тунис, Чили, Перу, Аргентину, Колумбию, Парагвай, Эквадор и Уругвай.

Для покупателей, оценивающих модуль обратного отсчета сигналов светофора, эти ссылки на проекты могут предоставить дополнительный контекст при рассмотрении ассортимента продукции производителя и опыта его применения. С портфолио продуктов FAMA можно ознакомиться в разделе продуктов для светофоров, а на страницах проектов представлены примеры развертывания светофоров на различных зарубежных рынках.

Заключение: что важно в модуле обратного отсчета

Модуль обратного отсчета сигналов светофора следует рассматривать как часть комплексной системы управления дорожным движением, а не как отдельный дисплей.

В руководстве по модулю светофора «Обратный отсчет» критическими участками являются установка, подключение контроллера, выбор адаптивного режима работы, обнаружение входного сигнала, согласование напряжения, регулировка порога, синхронизация обратного отсчета и ввод в эксплуатацию параметров.

При покупке таймера обратного отсчета «Светофор» для автомобиля покупателям следует дополнительно изучить совместимость контроллера, интерфейсы связи, фильтрацию электрических помех, двойную защиту от перенапряжения, удаленную настройку и требования к техническому обслуживанию.

Практическая связь между этими функциями проста: правильная совместимость сигналов обеспечивает обнаружение; адаптивное обнаружение поддерживает стабильное распознавание сигналов; согласование напряжения и регулировка порога помогают отличить целевой сигнал от помех; точное обнаружение поддерживает синхронизацию обратного отсчета; защита от перенапряжения защищает электрические интерфейсы; а удаленная настройка может упростить ввод в эксплуатацию и техническое обслуживание.

Для компаний, занимающихся проектированием дорожного движения, системных интеграторов и инфраструктурных подрядчиков эта техническая цепочка является более полезной основой для выбора модуля обратного отсчета сигналов светофора, чем просто характеристики дисплея.
