Как скоординированный контроллер светофоров и шкаф контроллера светофоров повышают надежность перекрестков и устраняют неисправности

Ожидается, что инфраструктура светофоров будет работать непрерывно, но многие традиционные системы по-прежнему сталкиваются с практическими ограничениями в области резервирования электропитания, защиты от скачков напряжения, мониторинга оборудования и диагностики неисправностей. Один источник питания может сделать контроллер уязвимым к перебоям в подаче питания. Молниезащита может зависеть от периодического ручного осмотра, а не от постоянного мониторинга состояния. В то же время бригады технического обслуживания могут иметь ограниченный обзор условий работы шкафа, в то время как обычное обнаружение неисправностей ламп может с трудом выявить одну неисправную лампу в параллельной цепи.

Для подрядчиков по организации дорожного движения, дорожных властей и интеграторов интеллектуальных транспортных систем эти проблемы связаны не только с аппаратным обеспечением. Они напрямую влияют на то, насколько быстро проблема перекрестка может быть выявлена, диагностирована и решена. Именно здесь становится важным сочетание скоординированного контроллера светофоров и правильно интегрированного шкафа контроллера светофоров.

Контроллер дорожных сигналов серии FM5000 от FAMA сочетает в себе признанные функции управления сигналами с модульной архитектурой и несколькими технологиями мониторинга и защиты, разработанными с учетом этих эксплуатационных требований. Его подход охватывает не только синхронизацию и координацию сигналов, но и обеспечение непрерывности электропитания, мониторинг скачков напряжения, видимость состояния в реальном времени и более точную локализацию неисправностей ламп.

Координированный контроллер светофоров: больше, чем просто синхронизация сигналов

Координированному диспетчеру необходимо управлять чем-то большим, чем просто фиксированной последовательностью красных, желтых и зеленых индикаторов. На сложном перекрестке или вдоль согласованного коридора системе управления может потребоваться реагировать на обнаружение транспортных средств, запросы пешеходов, требования приоритета в чрезвычайной ситуации и различные планы движения в течение дня.

Серия FM5000 поддерживает несколько установленных функций управления, включая индуктивное управление, адаптивное управление, поддержку пешеходных переходов, приоритет аварийной ситуации и многопериодные схемы. Эти функции позволяют контроллеру адаптироваться к различным условиям дорожного движения и эксплуатационным требованиям, не полагаясь на единую стратегию фиксированного времени. Его модульная конструкция также обеспечивает структурированную архитектуру для интеграции функций управления и мониторинга контроллера.

Например, можно использовать многопериодную схему, в которой потребность в трафике меняется в разные периоды дня. Функции пешеходного перехода могут быть включены, когда движение пешеходов должно учитываться наряду с этапами движения транспортных средств. Аварийный приоритет обеспечивает специальную функцию управления для ситуаций, когда нормальная работа сигнала должна соответствовать требованиям приоритета.

Поэтому для отделов закупок важным фактором является не просто то, поддерживает ли контроллер «умное управление дорожным движением». Более полезные вопросы заключаются в том, сколько сигнальных каналов и фаз он может обрабатывать, какие режимы управления он поддерживает, как он взаимодействует с внешними системами и как шкаф обеспечивает видимость реальных условий эксплуатации.

Например, модель FM5000 XHJ-CW-GA-FM5001 поддерживает до 96 каналов сигнала при стандартной конфигурации из 48 каналов и до 32 фаз управления с пропускной способностью по умолчанию 16 фаз. Он использует 32-разрядный процессор со встроенной операционной системой Linux и предоставляет два интерфейса связи RJ45, три RS232 и один RS485.

Двойной источник питания для непрерывной работы контроллера

Непрерывность электропитания является еще одним практическим соображением для контроллера, который должен работать круглосуточно.

FM5000 включает в себя систему управления двойным источником питания с механизмом автоматического переключения. Согласно спецификации продукта FAMA , система переключается между двумя источниками питания каждые 12 часов. В случае сбоя питания он переключается на резервный источник питания, сообщая о неисправности на центральную платформу в режиме реального времени.

Ценность этой схемы заключается не просто в наличии двух источников питания. Контроллер сочетает в себе чередование источников питания, работу резервного копирования и отчеты о неисправностях в одном рабочем механизме. Для отдела управления дорожным движением это может обеспечить дополнительный уровень непрерывности, когда один источник питания становится недоступным.

Это особенно актуально при оценке шкафа контроллера светофора для проектов, где доступ к перекрестку для устранения неполадок затруднителен или где непрерывная работа контроллера является важным требованием проекта.

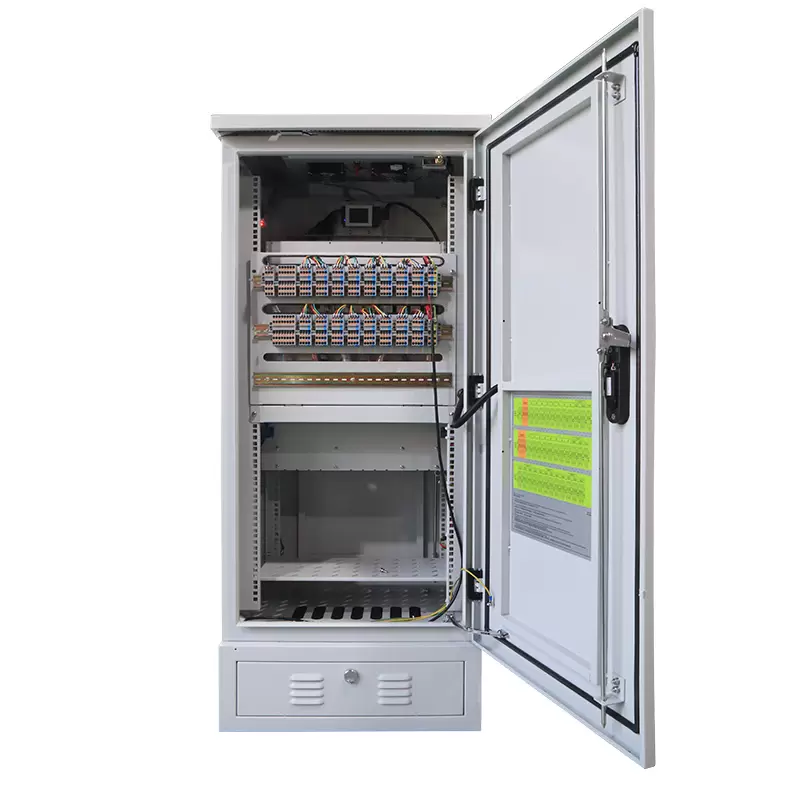

Что должно быть интегрировано в шкаф управления сигналами светофора?

Шкаф светофора следует рассматривать как операционную систему, а не просто металлический корпус, содержащий контроллер.

Для закупок проекта в шкафу необходимо разместить контроллер и связанные с ним функции управления, питания, защиты, связи и мониторинга, необходимые для перекрестка. Размеры корпуса FM5000 составляют 630 × 500 × 1520 мм, диапазон рабочего напряжения переменного тока 85–264 В / 47–63 Гц, диапазон рабочих температур от -40 °C до +80 °C, относительная влажность воздуха ≤95 % относительной влажности и степень защиты IP55.

Контроллер также обеспечивает ток возбуждения 3 А на канал, импульсный ток 160 А на канал, сопротивление изоляции ≥ 20 МОм и потребляемую мощность машины в режиме ожидания ≤ 50 Вт. Это типы технических параметров, которые следует рассматривать наряду с количеством фаз проекта, требованиями к каналу сигнала, архитектурой связи, условиями окружающей среды и конфигурацией шкафа.

Информация о шкафах в режиме реального времени улучшает видимость на месте

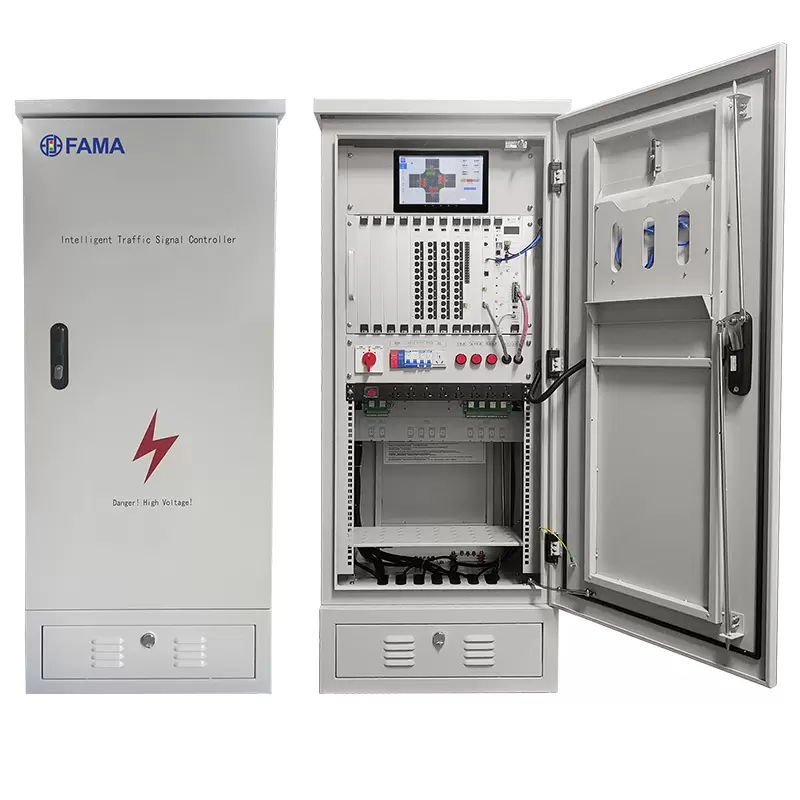

Одной из отличительных особенностей FM5000 является многоэкранная система отображения информации.

На основной панели управления отображается более 12 ключевых показателей работы, включая температуру, влажность, энергопотребление, напряжение, IP-адрес и текущую схему подачи сигнала. Боковая панель оснащена OLED-дисплеем, моделирующим дорожное движение, который визуализирует текущую стратегию управления перекрестком. Дополнительный интерфейс с сенсорным экраном может обеспечить встроенный веб-доступ для таких операций, как активация в особых случаях и тонкая настройка схемы, без необходимости использования внешнего устройства.

Это меняет способ взаимодействия обслуживающего персонала со шкафом.

Вместо того, чтобы начинать поиск и устранение неисправностей с подключения отдельного оборудования просто для определения основных условий эксплуатации, персонал может получать важную системную информацию непосредственно из интерфейса шкафа. Моделирование OLED также обеспечивает визуальное представление текущей стратегии управления, что может помочь техническим специалистам понять, что на самом деле выполняет контроллер на перекрестке.

Для проектов, требующих различных рабочих интерфейсов, FAMA также заявляет, что интерфейс и функции могут быть настроены в соответствии с требованиями заказчика.

Как контроллер светофора обнаруживает неисправности ламп?

Обнаружение неисправности ламп усложняется при параллельном подключении нескольких сигнальных ламп. Традиционный подход по состоянию переключения может определить, изменило ли состояние цепь, но он не обязательно предоставляет достаточно информации, чтобы определить, какая отдельная лампа вышла из строя.

FM5000 использует другой подход, анализируя базовую динамическую линию напряжения, тока и мощности.

Когда система обнаруживает аномальное изменение, она может выявить неисправность отдельной лампы в одной цепи, определить местонахождение неисправной сигнальной лампы в течение нескольких секунд и сообщить о неисправности на центральную платформу. Это особенно актуально для параллельных конфигураций с несколькими лампами, где идентификация точной неисправной лампы вручную может в противном случае потребовать дополнительной проверки на перекрестке.

С точки зрения обслуживания точная локализация неисправности имеет значение, поскольку задача обслуживания заключается не просто в том, чтобы «обнаружить, что в цепи есть проблема». Практическая цель состоит в том, чтобы определить, в чем проблема, чтобы можно было проверить или заменить соответствующий компонент.

FAMA заявляет, что эта технология обнаружения неисправностей группы ламп может повысить эффективность обслуживания более чем на 300%. Эту цифру следует понимать конкретно в контексте, предоставленном FAMA для ее приложения по обнаружению неисправностей, а не рассматривать как универсальный показатель эффективности технического обслуживания для каждого проекта светофора.

Как регистрация скачков напряжения помогает обслуживать шкафы светофоров?

Молния и перенапряжение в сети создают еще одну проблему для технического обслуживания. Традиционное управление защитой может во многом зависеть от периодических проверок, что затрудняет определение нагрузки, которую испытывает устройство защиты от перенапряжения между проверками.

FM5000 оснащен встроенным регистратором скачков напряжения. Он отслеживает частоту и интенсивность ударов молний или скачков перенапряжения в электросети и использует записанную информацию для прогнозирования тенденции деградации грозозащитного разрядника. Затем система может выдать предупреждение о замене до того, как защитное устройство достигнет критического состояния.

Такой подход смещает часть технического обслуживания с периодического физического осмотра на мониторинг состояния.

FAMA заявляет, что эта технология может снизить ежегодные затраты на техническое обслуживание на 60%, исходя из контрольного показателя в 1000 перекрестков. Это конкретный ориентир, предоставляемый производителем, и его не следует интерпретировать как гарантированную экономию для каждого проекта.

Для владельцев инфраструктуры, управляющих большим количеством перекрестков, лежащая в основе концепция особенно актуальна: команды технического обслуживания могут расставлять приоритеты для оборудования, выдавшего предупреждение, вместо того, чтобы полагаться исключительно на графики плановых проверок.

Как контроллеры светофоров могут сократить объем работ по техническому обслуживанию?

Стоимость обслуживания современного контроллера зависит не только от одной функции. Это происходит в результате соединения нескольких слоев информации.

FM5000 сочетает в себе рабочие параметры в реальном времени, отчеты о сбоях питания, запись скачков напряжения, визуальную рабочую информацию и локализацию неисправностей ламп. Это дает обслуживающему персоналу несколько различных типов информации от контроллера и самого шкафа.

Рассмотрим типичную последовательность устранения неполадок. Если в шкафу теряется один источник питания, контроллер может переключиться на резервный источник питания и сообщить о неисправности. Если в энергосистеме происходят скачки напряжения, встроенный регистратор может сохранить информацию для оценки состояния защиты. Если на перекрестке возникла неисправность лампы, анализ напряжения, тока и мощности может помочь идентифицировать неисправную лампу. При этом на дисплее шкафа отображается рабочая информация, такая как температура, влажность, напряжение, потребляемая мощность и схема активного сигнала.

В результате процесс обслуживания становится более информативным. Вместо того, чтобы рассматривать каждое аномальное состояние перекрестка как отдельную задачу ручной проверки, группа технического обслуживания может использовать информацию, сообщаемую диспетчером, чтобы сузить проблему, прежде чем предпринимать действия на месте.

Это различие важно для крупномасштабной транспортной инфраструктуры. Сокращение ненужных исследований на местах — это не то же самое, что утверждение, что каждую неисправность можно устранить удаленно. Скорее, лучший мониторинг может помочь обслуживающему персоналу прибыть на перекресток с более точной информацией о том, что необходимо проверить.

Как работает скоординированный контроллер светофоров?

Скоординированный контроллер сигналов светофора выполняет запрограммированную логику управления сигналами, одновременно управляя взаимосвязями между различными фазами сигнала и планами работы. В зависимости от настроенной системы управление может включать в себя обнаружение, запросы пешеходов, адаптивные стратегии, приоритет чрезвычайной ситуации и различные схемы синхронизации.

FM5000 сохраняет эти традиционные функции координированного управления, добавляя при этом модульную архитектуру и интегрированные технологии мониторинга. Он поддерживает до 32 фаз управления и до 96 сигнальных каналов в указанной конфигурации FM5001, что дает инженерам-проектировщикам конкретные показатели мощности, которые следует учитывать при сопоставлении контроллера с конструкцией перекрестка.

Поэтому для инженера-проектировщика правильная оценка начинается с фактической фазовой диаграммы перекрестка, требований к каналу сигнала, стратегии обнаружения, требований координации, коммуникационных интерфейсов, условий окружающей среды и конфигурации шкафа, а не с выбора контроллера, основываясь только на общем описании «умного контроллера».

Что мне следует искать в шкафу контроллера сигналов светофора?

Спецификация закупок должна учитывать как минимум пять областей: возможности управления, непрерывность электропитания, защита и экологические характеристики, возможности мониторинга и диагностика неисправностей.

Для самого контроллера спецификация FM5001 предоставляет измеримые параметры, такие как 96 максимальных каналов сигнала, 32 максимальные фазы управления, работа от напряжения переменного тока 85–264 В, рабочая температура от -40°C до +80°C, защита IP55 и несколько интерфейсов связи.

Что касается шкафа и системы обслуживания, покупатели также должны проверить, можно ли просматривать рабочие параметры локально, сообщается ли об аномальных условиях электропитания, можно ли контролировать состояние защиты от перенапряжения и можно ли локализовать неисправности лампы, а не просто обнаружить на уровне цепи.

Эти требования становятся все более важными, когда орган управления дорожным движением или системный интегратор отвечает за несколько перекрестков, а не за одну изолированную установку.

Почему контроллер и шкаф следует рассматривать как одну систему

Координированный контроллер сигналов светофора и шкаф контроллера сигналов светофора не должны оцениваться независимо, если цель проекта включает долгосрочную эксплуатационную надежность.

Контроллер определяет, как выполняются фазы сигнала, стратегии координации, требования пешеходов, приоритеты экстренных ситуаций и схемы синхронизации. Шкаф обеспечивает физическую и электрическую среду, в которой работает этот контроллер, а управление питанием, защита, мониторинг, связь и отчеты о неисправностях определяют, насколько эффективно система может обслуживаться с течением времени.

Подход FM5000 объединяет эти элементы посредством модульной архитектуры управления, работы с двумя источниками питания, регистрации скачков напряжения, многоэкранной визуализации состояния и динамического обнаружения неисправностей ламп. Эти функции охватывают различные моменты жизненного цикла оборудования: управление, непрерывность работы, защиту, видимость, диагностику и техническое обслуживание.

Более широкий портфель светофоров FAMA включает в себя скоординированные, одноточечные, сетевые, пешеходные переходы и беспроводные контроллеры светофоров, а портфель проектов включает проекты светофоров в таких регионах, как Южная Америка, Азия, Северная Америка, Европа и Африка.

FAMA - ведущее предприятие в отрасли светофоров в Китае

Для покупателей, которые предпочитают комплексное решение для светофоров, а не отдельный контроллер, портфель продуктов FAMA включает в себя контроллеры светофоров, а также светофоры для транспортных средств, пешеходные и велосипедные сигналы, продукты, связанные с обратным отсчетом, и другое светофорное оборудование. Ее портфель проектов также может служить справочным материалом для понимания опыта компании в различных приложениях инфраструктуры дорожного движения.

Для отделов закупок ключевым вопросом в конечном итоге является не то, есть ли у контролера больше функций в спецификации. Вопрос в том, решают ли эти функции эксплуатационные проблемы, которые имеют значение после установки: поддержание скоординированного управления сигналами, поддержание работоспособности системы при перебоях в питании, понимание состояния шкафа в режиме реального времени, выявление деградации защитных устройств и более точное обнаружение неисправностей отдельных ламп.

В этом заключается практическая ценность оценки скоординированного контроллера сигналов светофора и шкафа контроллера сигналов светофора как единой системы управления дорожным движением, а не как двух независимых аппаратных компонентов.
