Светофор обратного отсчета типа сегмента: как точность, синхронизация сигналов и видимость влияют на выбор проекта

На регулируемом перекрестке таймер обратного отсчета — это не просто цифровой дисплей, прикрепленный к светофору. Его значение зависит от того, четко ли отображается оставшееся время, следует ли обратный отсчет фактической фазе сигнала и могут ли водители и пешеходы распознать информацию с соответствующего расстояния. Обычное или плохо подобранное оборудование обратного отсчета может создавать практические проблемы, такие как нечеткие цифры, недостаточная видимость в дневное время, ошибки синхронизации или нестабильная работа после длительного пребывания на открытом воздухе.

Для покупателей оборудования светофоров, подрядчиков по дорожному строительству и интеграторов интеллектуальных транспортных систем эти проблемы усложняют выбор продукта, чем сравнение яркости светодиодов или размеров корпуса. Ключевой вопрос заключается в том, сможет ли светофор с таймером обратного отсчета работать согласованно с существующей системой управления сигналами, сохраняя при этом читаемую информацию в условиях окружающей среды проекта.

Светофор обратного отсчета типа сегмента особенно актуален там, где требуется числовая сегментация, настраиваемые диапазоны отображения и интеграция с контролем сигнала перекрестка. Например, устройство обратного отсчета сегментов коробчатого типа FAMA объединяет дисплей сегмента, плату управления, источник питания и шкаф в одном блоке и предназначено для перекрестков, контролируемых светофорами. Перечисленные конфигурации варьируются от 600 × 400 мм до 1200 × 600 мм светоизлучающих поверхностей с различным диапазоном отображения от 0–9 секунд до 0–999 секунд.

Почему технология сегментного отображения важна на перекрестке

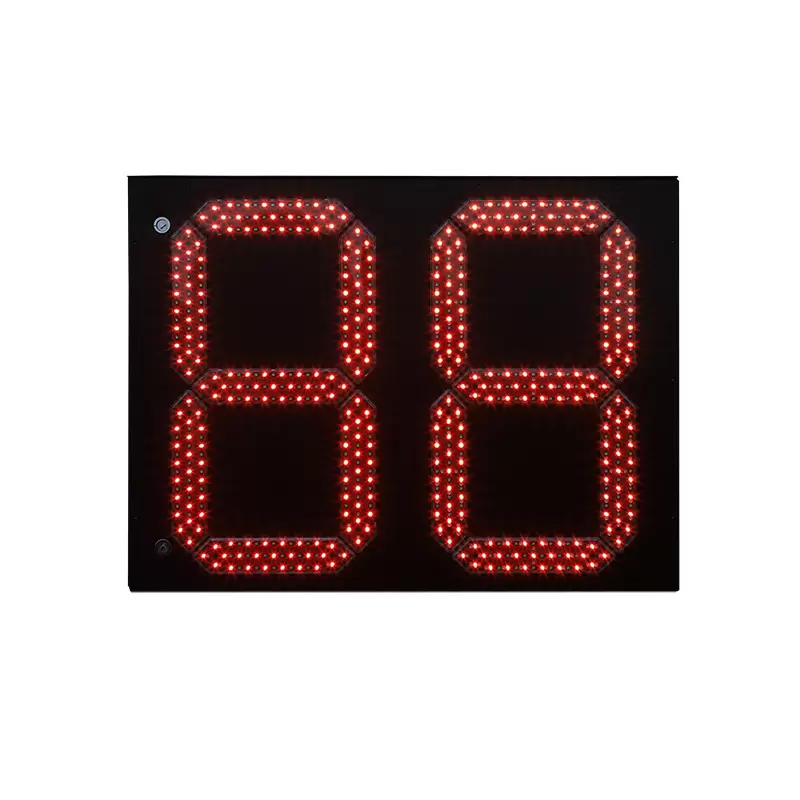

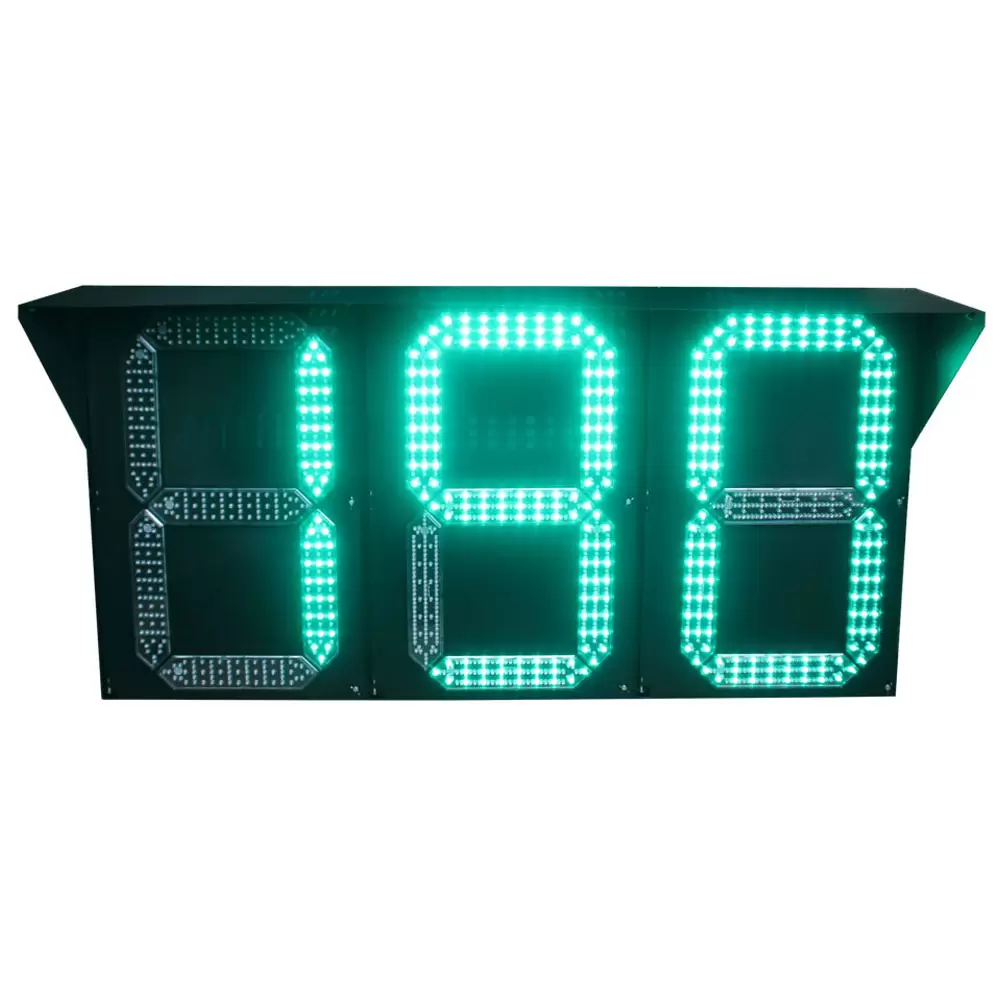

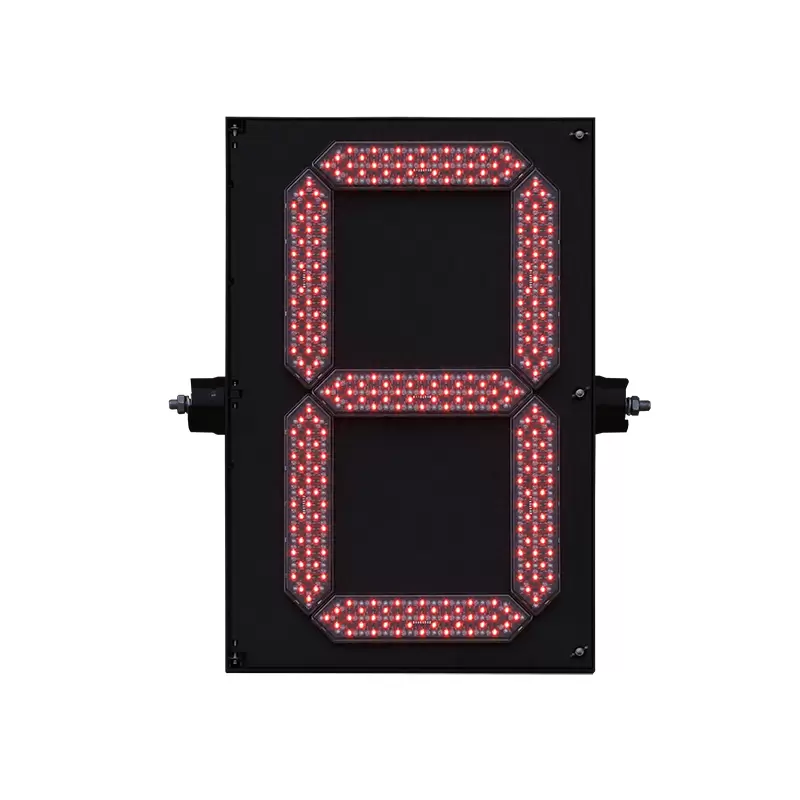

Сегментный дисплей обратного отсчета формирует числа посредством индивидуально управляемых светодиодных сегментов. Вместо представления информации в виде экрана общего назначения он использует определенную структуру цифровых символов, оптимизированную для отображения числовых значений.

У такого подхода есть важное практическое преимущество: информация, предоставляемая участникам дорожного движения, проста и конкретна. Драйверу не нужно интерпретировать графический интерфейс. Оставшееся время отображается непосредственно в виде числа, а пешеходы могут использовать отображаемое значение для оценки оставшегося этапа перехода или ожидания.

Размер дисплея становится особенно важным по мере увеличения расстояния просмотра. Светофор обратного отсчета сегментного типа FAMA (коробчатый) доступен с несколькими размерами светоизлучающей поверхности, включая 600 × 400 мм, 800 × 600 мм, 900 × 600 мм и 1200 × 600 мм. Соответствующие перечисленные диапазоны отображения составляют 0–9, 0–99, 0–199 и 0–999 соответственно.

Это не означает, что самый большой дисплей автоматически является лучшим выбором. Компактный городской перекресток, пешеходный переход и широкая многополосная дорога предъявляют разные требования к видимости. Прежде чем выбирать размеры дисплея, группы по закупкам должны оценить физическое расстояние установки, монтажное положение, геометрию дороги, угол обзора и окружающее освещение.

Например, на пешеходном переходе приоритет может быть отдан дисплею, который легко читается из зоны ожидания, тогда как для более крупного перекрестка транспортных средств может потребоваться большая поверхность дисплея для обеспечения распознавания с большего расстояния. Поэтому выбор дисплея только в соответствии с размерами шкафа может привести к неправильной конфигурации.

Точность обратного отсчета зависит от цепи управления сигналом

Один из наиболее важных вопросов для производителя таймера обратного отсчета — это не просто «Насколько точен таймер?» а скорее «Как таймер получает и отслеживает фактическую фазу сигнала?»

Система обратного отсчета трафика обычно должна получать или определять рабочее состояние сигнала светофора и переводить это состояние в отображение оставшегося времени. Таким образом, практическую цепочку можно понимать как:

Контроллер светофора → Фаза сигнала → Логика управления обратным отсчетом → Светодиодный дисплей

Если отображение обратного отсчета неправильно синхронизировано с фазой сигнала, визуально четкое число все равно может предоставлять неверную информацию.

Светофор обратного отсчета типа сегмента FAMA поддерживает режим обучения, режим триггера, режим связи и режим совместимости в соответствии с опубликованными техническими параметрами. В изделии также используется схема адаптивного обнаружения обратного отсчета, предназначенная для согласования уровней входного напряжения, регулировки рабочих порогов и фильтрации внешних электрических помех.

Такой тип архитектуры актуален при замене или модернизации оборудования обратного отсчета на существующем перекрестке. Вместо того, чтобы рассматривать дисплей обратного отсчета как изолированное светодиодное устройство, команде инженеров необходимо проверить взаимосвязь между таймером, контроллером, входным сигналом и рабочим режимом.

Опубликованное производителем время отклика обратного отсчета сегмента коробчатого типа составляет менее 100 мс для запуска и выключения. Однако эту спецификацию не следует интерпретировать как универсальное измерение точности времени обратного отсчета. Время отклика и фазовая синхронизация — это разные технические характеристики, и в спецификациях проекта они должны оцениваться отдельно.

Как яркость светодиода и расстояние просмотра влияют на распознавание

Для уличного дорожного оборудования сама по себе «высокая яркость» не является достаточным критерием выбора.

FAMA указывает диапазон силы света 5000–15 000 кд/м² для своего коробчатого светофора сегментного типа с обратным отсчетом, а также заявленное расстояние видимости ≥300 м. Перечисленные длины волн светодиодов составляют 625 ± 5 нм для красного цвета, 590 ± 5 нм для желтого и 505 ± 5 нм для зеленого.

Эти цифры служат полезным ориентиром при сравнении продуктов, но группам по закупкам все равно следует различать указанное производителем расстояние визуального восприятия и фактическое расстояние распознавания, которое будет достигнуто на конкретном перекрестке. Ширина дороги, высота установки, угол обзора, прямой солнечный свет, погодные условия и физический размер отображаемых цифр могут влиять на практическую видимость.

Тот же принцип применяется при сравнении сегментных дисплеев с другими технологиями отображения. Например, в светофоре обратного отсчета матричного типа FAMA используется светодиодный матричный дисплей, встроенный в корпус лампы. Указанная модель имеет светоизлучающую поверхность 400 × 400 мм, диапазон отображения 0–99 секунд, силу света 5000–15000 кд/м² и заявленное расстояние видимости ≥300 м.

Таким образом, выбор между сегментной и матричной технологией должен основываться на требованиях проекта к отображению, а не на предположении, что какая-то одна технология является универсально превосходящей.

Надежность на открытом воздухе требует большего, чем просто корпус

Оборудование светофоров обычно остается на открытом воздухе в течение длительного времени, поэтому при закупке необходимо учитывать температуру, влажность, попадание воды, электрические помехи и скачки напряжения.

Для светофора обратного отсчета сегментного типа коробчатого типа FAMA заявленная рабочая температура составляет от -40°C до +80°C, относительная влажность воздуха составляет ≤97% относительной влажности, а степень защиты IP55. Указанный срок службы светодиодов составляет ≥100 000 часов. Для продукта также указан диапазон рабочего напряжения 85–264 В переменного тока с частотой 47–63 Гц.

Эти спецификации полезны, поскольку позволяют инженерным командам сравнивать продукцию с экологическими требованиями проекта, а не полагаться на общие утверждения, такие как «пригодно для использования на открытом воздухе».

Электрическая защита является еще одним фактором. FAMA заявляет, что ее коробчатый продукт обратного отсчета включает защиту от перенапряжения как для входной мощности, так и для интерфейсов связи. Здесь также описывается адаптивное обнаружение, предназначенное для устранения изменений входного напряжения и внешних электрических помех.

На перекрестках, подверженных воздействию молний, ​​колебаний напряжения или других электрических помех, эти функции могут иметь отношение к общей конструкции оборудования. Однако фактические требования к защите все равно следует оценивать с учетом электрической схемы проекта, системы заземления, архитектуры защиты от перенапряжений и местных условий окружающей среды.

Как светофоры с таймером обратного отсчета работают с системами светофоров

Светофор с таймером обратного отсчета следует рассматривать как часть системы контроля пересечения, а не как независимый дисплей.

На обычном регулируемом перекрестке контроллер определяет фазы сигнала для транспортных средств и пешеходов. Затем блок обратного отсчета отображает оставшееся время, связанное с соответствующей фазой. В более продвинутых интеллектуальных транспортных средах управление сигналами может также включать информацию о дорожном движении, собранную с помощью различных сенсорных технологий.

FAMA описывает свою деятельность по интеллектуальному управлению сигналами как интеграцию технологий, включая катушки, геомагнетизм, RFID, радар и визуальную идентификацию, для мониторинга транспортных и пешеходных потоков и динамической оптимизации схем управления движением.

Эта перспектива на системном уровне имеет значение для закупок проектов. Таймер обратного отсчета, установленный на перекрестке с контролем фиксированного времени, может иметь требования к интеграции, отличные от таймера, развернутого в среде скоординированного или адаптивного управления дорожным движением.

В портфолио контроллеров светофоров FAMA входят скоординированные, одноточечные, сетевые, пешеходные и беспроводные контроллеры светофоров. Опубликованная информация о контроллере также определяет сигналы транспортных средств, сигналы пешеходов, таймеры обратного отсчета и направленные огни в качестве целей управления.

Для системных интеграторов это означает, что перед покупкой необходимо проверить совместимость на уровне интерфейса и логики управления. Таймер обратного отсчета может иметь соответствующие характеристики дисплея, но все равно потребует дополнительных инженерных работ, если его метод управления не соответствует существующей архитектуре контроллера.

Выбор на основе применения для дорог и перекрестков

Различные условия дорожного движения требуют разных приоритетов.

На оживленном городском перекрестке размер дисплея, расстояние просмотра, синхронизация сигнала и непрерывная работа на открытом воздухе, вероятно, будут более важными, чем просто минимизация начальной цены на оборудование. Дисплей большего размера может оказаться целесообразным, если геометрия дороги создает большее расстояние просмотра.

На перекрестке четырех дорог синхронизация между несколькими сигнальными головками становится особенно важной. Дисплеи обратного отсчета должны соответствовать соответствующим фазам сигнала, а не просто работать на независимых внутренних таймерах.

Для пешеходного перехода приоритет смещается в сторону немедленного цифрового распознавания из зон ожидания и перехода пешеходов. Сегментированный обратный отсчет может обеспечить прямое представление оставшегося времени. Пешеходный светофор малой мощности с таймером обратного отсчета компании FAMA специально использует сегментированный дисплей обратного отсчета и предназначен для перекрестков с пешеходными переходами.

В рамках интеллектуальной транспортной системы блок обратного отсчета следует рассматривать вместе с контроллером сигналов, сенсорным оборудованием, архитектурой связи и платформой централизованного управления. FAMA позиционирует свою линейку продуктов для интеллектуального управления сигналами вокруг контроллеров светофоров, сигналов транспортных средств, сигналов для пешеходов и велосипедистов, таймеров обратного отсчета, встроенных светофоров и модулей светофоров.

Что следует оценить группам закупок при выборе производителя таймера обратного отсчета?

Производителя следует оценивать не только по производственной мощности или цене за единицу продукции.

Сначала изучите структуру отображения обратного отсчета. Подтвердите тип дисплея, конфигурацию цифр, доступный диапазон отображения, светоизлучающую поверхность и соответствие конфигурации фактическим требованиям к просмотру на дороге.

Во-вторых, проверьте производительность светодиодов. Соответствующие характеристики включают силу света, длину волны светодиода, потребляемую мощность, время отклика и заявленный срок службы светодиода. Например, для продуктов коробчатого сегмента FAMA указан срок службы светодиодов ≥100 000 часов и сила света 5000–15 000 кд/м².

В-третьих, проверьте синхронизацию сигналов и совместимость контроллера. Спросите производителя, как обратный отсчет получает информацию о фазе сигнала, какие режимы работы поддерживаются, какие интерфейсы доступны и как ведет себя продукт при изменении сигнала или ненормальных входных условиях.

В-четвертых, просмотрите электрические и экологические характеристики. Рабочее напряжение, диапазон температур, влажность, степень защиты IP, сопротивление изоляции, защита от перенапряжения и материалы корпуса должны соответствовать техническим характеристикам проекта.

В-пятых, подумайте об установке и обслуживании. Интегрированная конструкция коробчатого типа может подойти там, где проект требует полной сборки обратного отсчета, тогда как модуль обратного отсчета может быть более подходящим, когда инженерной команде необходимо интегрировать функцию обратного отсчета в существующий корпус светофора. Например, модуль светофора обратного отсчета FAMA сочетает в себе оптическую линзу, световую панель, панель управления, водонепроницаемое кольцо и чашу фонаря и предназначен для перекрестков, контролируемых светофором.

Наконец, оцените проект и технические возможности производителя. Производитель таймера обратного отсчета, который может обеспечить только стандартный дисплей, может оказаться достаточным для простого проекта замены. Более крупные интеллектуальные транспортные проекты могут потребовать интеграции контроллеров, поддержки конфигурации, индивидуальных размеров, различных вариантов установки и скоординированной поставки соответствующего светофорного оборудования.

FAMA предоставляет примеры проектных применений, в том числе 400 светильников с высоким потоком одинарного 8 обратного отсчета в Университете Цинхуа и 400 светильников с высоким потоком одинарного 8 и обратным отсчетом с компонентами на опорах для Haidian Zhongguancun East Road. В портфолио проектов также перечислены проекты обратного отсчета трафика в регионах, включая Европу, Южную Америку и Азию.

Часто задаваемые вопросы

Как работает светофор обратного отсчета?

Светофор обратного отсчета получает или обнаруживает информацию, связанную с фазой сигнала светофора, и преобразует ее в цифровой светодиодный дисплей, показывающий оставшееся время. Фактическая реализация зависит от метода управления и архитектуры системы. Светофор с обратным отсчетом типа сегмента FAMA поддерживает режимы обучения, триггера, связи и совместимости, что позволяет ему взаимодействовать с различными средами управления сигналами светофора.

Насколько точен таймер обратного отсчета на светофоре?

Точность обратного отсчета следует оценивать как часть всей цепочки управления сигналом, а не просто глядя на дисплей. Синхронизация фазы контроллера, входной сигнал, обнаружение обратного отсчета, логика управления и реакция дисплея — все это влияет на то, соответствует ли отображаемое значение фактической фазе сигнала. Поэтому производитель должен предоставить четкую информацию о методах синхронизации и управления, а не делать необоснованные общие заявления о точности.

Что такое светофор обратного отсчета типа сегмента?

Это сигнал светофора обратного отсчета, который формирует числовые символы с помощью индивидуально управляемых светодиодных сегментов. Коробчатая версия FAMA объединяет сегментный дисплей, плату управления, источник питания и шкаф. Опубликованные конфигурации включают дисплеи разных размеров и диапазонов, что позволяет адаптировать оборудование к различным требованиям к перекресткам.

Как выбрать производителя таймера обратного отсчета?

Начните с технических требований проекта, а не с маркетинговых заявлений производителя. Сравните методы синхронизации, совместимость контроллеров, технологию отображения, характеристики светодиодов, рабочее напряжение, экологические характеристики, конфигурацию установки, процедуры контроля качества, возможности настройки и соответствующий опыт реализации проектов.

Что следует учитывать при покупке светофора с таймером обратного отсчета?

Как минимум, оцените размер дисплея, диапазон отображения, яркость светодиодов, практическое расстояние просмотра, синхронизацию сигналов, совместимость контроллера, рабочее напряжение, диапазон температур, защиту IP, срок службы светодиодов, метод установки, требования к техническому обслуживанию и возможности настройки. Для полного проекта перекрестка также оцените, может ли производитель поставить или интегрировать соответствующее оборудование для управления светофорами.

Почему FAMA является производителем таймера обратного отсчета

Позиционирование продукта FAMA выходит за рамки отдельного дисплея обратного отсчета. Компания Yangzhou FAMA Intelligent Equipment Co., Ltd. позиционирует себя как поставщика интегрированных интеллектуальных транспортных решений, сфера деятельности которого охватывает интеллектуальное управление сигналами, интеллектуальную безопасность дорожного движения и многофункциональные интеллектуальные столбы 5G. Его деятельность по интеллектуальному управлению сигналами также включает в себя обнаружение транспортных и пешеходных потоков и оптимизацию времени сигнала.

FAMA - ведущее предприятие в отрасли светофоров в Китае

Для отделов закупок, оценивающих производителя таймера обратного отсчета, более полезным вопросом является не просто то, ярко ли на продукте отображаются цифры. Более строгая система оценки заключается в том, может ли дисплей оставаться читаемым на требуемом расстоянии, следовать намеченной фазе сигнала, работать в электрических условиях и условиях окружающей среды проекта и интегрироваться с существующей архитектурой управления дорожным движением.

Ассортимент продукции FAMA « Таймер обратного отсчета» включает в себя сегментные и точечно-матричные решения обратного отсчета, а портфель проектов обеспечивает более широкий обзор применения оборудования для светофоров.

Для конкретного проекта дороги или перекрестка эти технические критерии следует перевести в спецификацию проекта, прежде чем сравнивать поставщиков. Подходящим светофором с таймером обратного отсчета в конечном итоге будет тот, чья конфигурация дисплея, метод синхронизации, экологические характеристики, структура установки и производственные возможности соответствуют фактическим требованиям системы светофоров.
