Цена и виды контроллеров светофоров: практическое руководство по управлению перекрестками

Для городских дорожных служб, дорожных подрядчиков, интеграторов ИТС и покупателей дорожного оборудования выбор контроллера светофора — это не просто вопрос сравнения цен на оборудование. Контроллер определяет, как выполняются фазы сигнала, как обрабатываются требования транспортных средств и пешеходов, как перекрестки координируются друг с другом и насколько легко система может подключиться к более широкой платформе управления дорожным движением.

Традиционный контроль с фиксированным временем может хорошо работать там, где структура трафика предсказуема, но он становится менее эффективным, когда спрос значительно меняется в часы пик, специальные мероприятия или нерегулярные условия движения. Таким образом, задача закупок состоит в том, чтобы согласовать типы и конфигурацию контроллеров светофоров с фактическим перекрестком, а не платить за функции, которые проект не может использовать, или выбирать недорогой контроллер, обслуживание и модернизация которого в дальнейшем становится дорогостоящим.

Типы контроллеров светофоров и логика их управления

Основное различие между типами контроллеров светофоров заключается в том, как они определяют и выполняют синхронизацию сигнала.

Контроллер светофора с фиксированным временем работает по заранее заданным расписаниям. Инженеры устанавливают цикл сигнала, последовательность фаз, время зеленого, время желтого цвета и другие временные параметры на основе исследований трафика. Различные временные планы могут быть назначены разным периодам, например, утреннему пику, дневному времени, вечернему пику и непиковым часам.

Этот подход относительно прост и может подойти для перекрестков, где спрос на движение стабилен и предсказуем. Его ограничение столь же очевидно: диспетчер по своей сути не знает, что на одном из подходов внезапно образовалась длинная очередь, если не предусмотрена внешняя стратегия обнаружения и контроля.

Активируемый или реагирующий на транспортное средство контроллер добавляет обнаружение дорожного движения к процессу управления. Детекторы могут предоставлять информацию о присутствии транспортного средства, спросе или занятости, позволяя контроллеру изменять фазовую работу в пределах настроенных ограничений. Это может быть полезно на перекрестках, где интенсивность движения значительно различается в зависимости от подхода.

Скоординированный контроль фокусируется на нескольких перекрестках, а не на индивидуальной обработке каждого перекрестка. Контроллеры обмениваются информацией о синхронизации или координации, чтобы соседние сигналы могли работать в соответствии с общей стратегией коридора. Например, на магистральной дороге длина цикла, смещение и время фазы могут быть скоординированы для обеспечения движения по основному направлению движения.

Координированный контроллер FAMA предназначен для такого типа приложений и поддерживает такие функции, как индуктивное управление, адаптивное управление, пешеходный переход, аварийный приоритет и многопериодные схемы. В спецификации серии FM5000 указано до 32 фаз управления, из которых 16 фаз — по умолчанию, и до 96 сигнальных каналов с 48 каналами в стандартной конфигурации.

Адаптивное управление сигналом идет дальше, используя текущую информацию о дорожном движении для изменения времени сигнала. В правильно спроектированной адаптивной системе данные обнаружения трафика обрабатываются стратегией управления и используются для корректировки времени в соответствии с фактическим спросом, а не исключительно на основе исторических графиков.

Важным моментом для отделов закупок является то, что эти категории не обязательно являются взаимоисключающими. Контроллер может поддерживать планы с фиксированным временем, а также обеспечивать скоординированные, активируемые, адаптивные, пешеходные или централизованные функции управления. Правильный выбор зависит от требуемой стратегии управления и архитектуры системы.

Как работает контроллер светофора?

На базовом уровне контроллер светофоров получает настроенные параметры синхронизации и, где это применимо, информацию от систем обнаружения и внешних систем. Затем он выполняет определенную последовательность состояний сигнала, соблюдая при этом запрограммированные фазовые соотношения и временные ограничения.

Типичный перекресток может включать несколько групп сигналов: сквозное движение, движение левого поворота, указание правого поворота, пешеходную фазу, велосипедную фазу и специальное указание. Контролер должен определить, когда каждая группа может получить зеленый сигнал, а когда конфликтующие движения должны быть остановлены.

Для перекрестка с фиксированным временем этот процесс может следовать заранее заданному циклу непрерывно. Для обнаруженного перекрестка запросы обнаружения транспортных средств или пешеходов могут влиять на то, будет ли фаза вызываться, продлеваться, сокращаться или пропускаться в рамках разрешенной логики управления.

Вот почему время отклика само по себе не следует рассматривать как основной показатель эффективности. Контроллер также должен правильно обрабатывать необходимые входные данные, последовательно выполнять синхронизацию сигналов, обеспечивать достаточную выходную мощность и поддерживать безопасные фазовые соотношения.

Например, одноточечный контроллер светофоров FAMA предлагается в конфигурациях с 20, 32 или 44 сигнальными выходами и 8, 12 или 16 фазами соответственно. В перечисленных версиях указан ток привода 3 А на канал и степень защиты IP55.

Для инженера по закупкам это означает, что вопрос не должен быть просто «Насколько быстр контролер?» Это должно быть:

Может ли контроллер обрабатывать необходимое количество групп сигналов, входов обнаружения, фаз, планов синхронизации, коммуникаций и будущих требований к расширению без ненужной аппаратной сложности?

Соединение систем обнаружения дорожного движения, сигнальных огней и платформ ITS

Современное управление дорожным движением редко работает в виде изолированного кабинета.

Полный перекресток может включать в себя детекторы транспортных средств, кнопки для пешеходов, светофоры, дисплеи обратного отсчета, коммуникационное оборудование, программное обеспечение для центрального управления дорожным движением и другие устройства ITS. Контроллер действует как операционный уровень, соединяющий эти компоненты.

Оборудование обнаружения предоставляет информацию о спросе на трафик. Контроллер обрабатывает эту информацию в соответствии со своей настроенной логикой. Затем сигнальные выходы управляют необходимыми группами светофоров. На сетевом уровне интерфейсы связи могут позволить центральной платформе отслеживать состояние, изменять временные планы или координировать несколько перекрестков.

Таким образом, архитектура связи становится важной частью совместимости системы.

В портфолио контроллеров дорожных сигналов FAMA перечислены RS485, Ethernet и дополнительные варианты связи 4G/5G, а в согласованной спецификации контроллера FM5000 перечислены два интерфейса RJ45, три интерфейса RS232 и один интерфейс RS485.

Однако наличие физического интерфейса не гарантирует автоматически совместимость с каждой платформой ИТС. Перед заказом в спецификациях закупок следует проверить требуемый протокол связи, структуру данных, набор команд, интерфейс программного обеспечения контроллера, интерфейс оборудования обнаружения и местные стандарты трафика.

Беспроводная архитектура также может быть полезна там, где использование традиционных кабелей затруднено. Беспроводной контроллер FAMA использует отдельные ведущие и подчиненные устройства и определяет архитектуру беспроводной связи «главный-подчиненный». Указанная модель работает при 11–30 В постоянного тока, обеспечивает 13 сигнальных выходов и 5 фаз и имеет класс защиты IP55.

Этот тип архитектуры может быть уместен в местах, где раскопки дорог или обширная прокладка кабелей могут значительно усложнить строительство.

Что влияет на цену контроллера светофора?

Не существует однозначного ответа на вопрос, сколько стоит контроллер светофора? без определения необходимой конфигурации. Контроллер для простого пешеходного перехода не следует сравнивать напрямую с многофазным сетевым контроллером, предназначенным для согласованного городского коридора.

На цену контроллера светофора влияет несколько факторов.

1. Выходной сигнал и емкость ввода-вывода

Большее количество групп сигналов и фаз обычно требует большей аппаратной мощности. Небольшому контроллеру перехода может потребоваться всего несколько выходов, тогда как большому перекрестку с несколькими подъездами транспортных средств, фазами поворота, сигналами для пешеходов и вспомогательными указателями требуется значительно больше.

Например, контроллер пешеходного перехода FAMA предлагается в версиях с 5 и 12 выходами, а его одноточечный контроллер имеет 44 выхода.

2. Стратегия контроля

К базовому контроллеру с фиксированным временем предъявляются другие требования, чем к системе, поддерживающей оперативное, скоординированное, адаптивное, аварийно-приоритетное и централизованное управление. Дополнительная обработка, интерфейсы, функции программного обеспечения и возможности настройки могут увеличить затраты на оборудование и интеграцию.

3. Коммуникационные возможности

В зависимости от сетевой архитектуры могут потребоваться RS485, Ethernet, сотовая связь, беспроводные каналы или другие интерфейсы. Влияние на стоимость касается не только самого модуля связи; интеграция, конфигурация, требования кибербезопасности и совместимость центральной платформы также могут повлиять на бюджет проекта.

4. Совместимость обнаружения

Если на перекрестке используются детекторы транспортных средств, запросы пешеходов или другие датчики движения, контроллер должен предоставить соответствующие входные интерфейсы и логику управления. Покупка более дешевого контроллера, который не поддерживает архитектуру обнаружения проекта, может привести к дополнительным затратам на интерфейсное оборудование или замену.

5. Экологические требования

Шкафы уличного движения подвергаются воздействию температуры, влажности, электрических переходных процессов, пыли и влаги. Перечисленные характеристики контроллера FAMA включают рабочие температуры до -40°C, относительную влажность до 95 % и степень защиты IP55 для нескольких моделей контроллера.

Эти характеристики следует сравнивать с реальной средой установки, а не рассматривать как маркетинговые цифры.

6. Расширение и обслуживание

Модульный контроллер может иметь более высокую начальную цену, но может снизить необходимость полной замены при расширении перекрестка. FAMA описывает архитектуру своего контроллера как модульную, с возможностью OEM/ODM-настройки, ориентированной на проект.

Для общественной инфраструктуры это различие имеет значение, поскольку стоимость жизненного цикла может быть более важной, чем первоначальный заказ на поставку.

Как покупателям следует выбирать контроллер светофора?

Самый надежный подход — начать с пересечения, а не с каталога продукции.

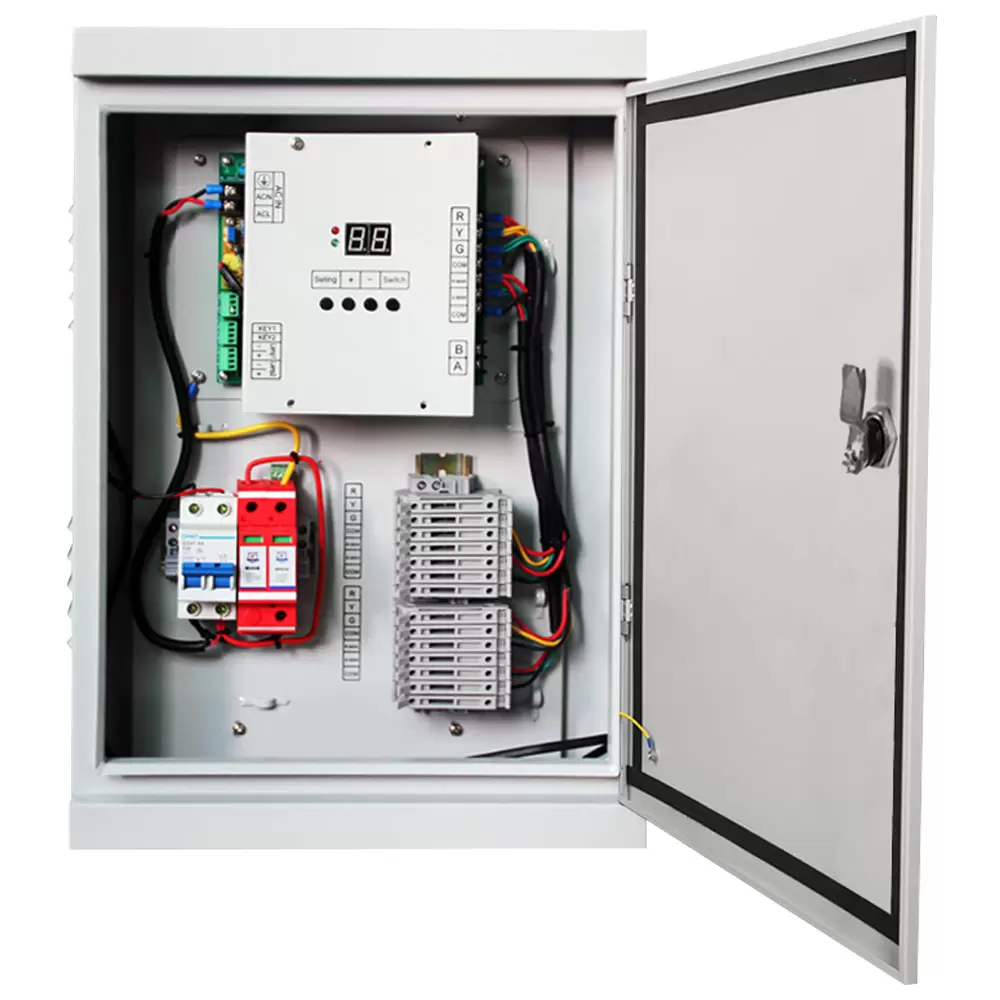

Для простого пешеходного перехода может быть достаточно специального пешеходного контроллера. Контроллер пешеходного перехода FAMA специально разработан для одностороннего перехода улиц и поддерживает фиксированное время цикла, переход, активируемый пешеходом, мигающий желтый цвет и дистанционные команды в зависимости от конфигурации.

Для стандартного городского перекрестка одноточечный контроллер следует оценивать по количеству подходов, группам сигналов, фазам, входам детекторов, временным планам и необходимым функциям местного управления.

На оживленной магистральной дороге координация становится более важной. Покупателям следует изучить координацию цикла, управление смещением, связь между перекрестками и совместимость с центральной системой управления дорожным движением.

В проекте адаптивного управления дорожным движением контроллер следует оценивать как часть полной цепочки «обнаружение-управление-платформа». Установка адаптивного контроллера без адекватного обнаружения трафика или совместимого программного обеспечения сама по себе не создает адаптивную систему управления трафиком.

Тот же принцип применим и к совместимости систем. Прежде чем сравнивать предложения, подготовьте график ввода-вывода, фазовую диаграмму, требования к связи, список интерфейсов обнаружения, характеристики окружающей среды, стратегию управления и требования к будущему расширению. Затем сравните поставщиков с одним и тем же техническим базовым уровнем.

Ассортимент контроллеров светофоров FAMA включает скоординированные, одноточечные, сетевые, пешеходные и беспроводные контроллеры, что позволяет рассматривать различные архитектуры в соответствии с требованиями перекрестков.

FAMA – ведущее предприятие в отрасли светофоров в Китае

Для групп по закупкам, оценивающих комплексные решения для светофоров, FAMA также предлагает более широкий портфель продуктов, включающий светофоры для транспортных средств, сигналы для пешеходов и велосипедистов, таймеры обратного отсчета, встроенные светофоры, модули светофоров и контроллеры светофоров.

В портфель его проектов входят приложения в различных регионах, в том числе проект в Перу, объединяющий светофоры, солнечную систему, беспроводные контроллеры и столбы. Покупатели, оценивающие проектно-ориентированные поставки, могут просмотреть проекты компании и ассортимент продукции для светофоров , чтобы понять, как можно настроить контроллер и сигнальное оборудование как часть более широкого решения для перекрестков.

Заключение

Выбор контроллера светофора — это, в конечном счете, решение системы управления, а не просто сравнение цен на оборудование. Типы контроллеров светофоров определяют, как перекресток реагирует на спрос, а фазы сигнала, временные планы, входы обнаружения, пропускная способность ввода-вывода, связь и защита окружающей среды определяют, может ли контроллер надежно работать в предполагаемом приложении.

При оценке цены контроллера светофоров покупатели должны сравнить полную конфигурацию и требования к жизненному циклу: режим управления, выходную мощность, совместимость обнаружения, архитектуру связи, системную интеграцию, характеристики окружающей среды, возможности расширения и требования к техническому обслуживанию. Более низкая первоначальная цена выгодна только тогда, когда она обеспечивает функции и надежность, необходимые для проекта.

Для городских перекрестков, координации магистралей, пешеходных переходов и адаптивного управления дорожным движением подходящим контроллером является тот, который соответствует фактической стратегии управления дорожным движением и может легко интегрироваться с окружающей инфраструктурой ИТС.
