Модуль пешеходного светофора малой мощности для надежных переходов

У пешеходного светофора простая задача: четко и непрерывно указывать, когда люди могут переходить дорогу. Однако инженерные решения, лежащие в основе этой индикации, становятся более важными, поскольку сигнал годами работает на открытом воздухе на оживленных перекрестках. Неисправный светодиод может повлиять на внешний вид сигнала, нестабильный ток возбуждения может создать ненужную нагрузку на компоненты светодиода, а неэффективное преобразование энергии увеличивает эксплуатационные расходы на тысячи часов. Частые отказы компонентов также означают увеличение количества проверок, посещений технического обслуживания и работ по замене на действующих дорогах.

Поэтому для инженеров-дорожников, покупателей дорожной инфраструктуры и интеграторов интеллектуальных транспортных систем актуальным вопросом является не просто то, насколько ярким является пешеходный светофор, когда он покидает завод. Это то, как модуль ведет себя, когда отдельные компоненты стареют или выходят из строя, насколько эффективно он использует электроэнергию и насколько хорошо он работает вместе с другим оборудованием на перекрестке.

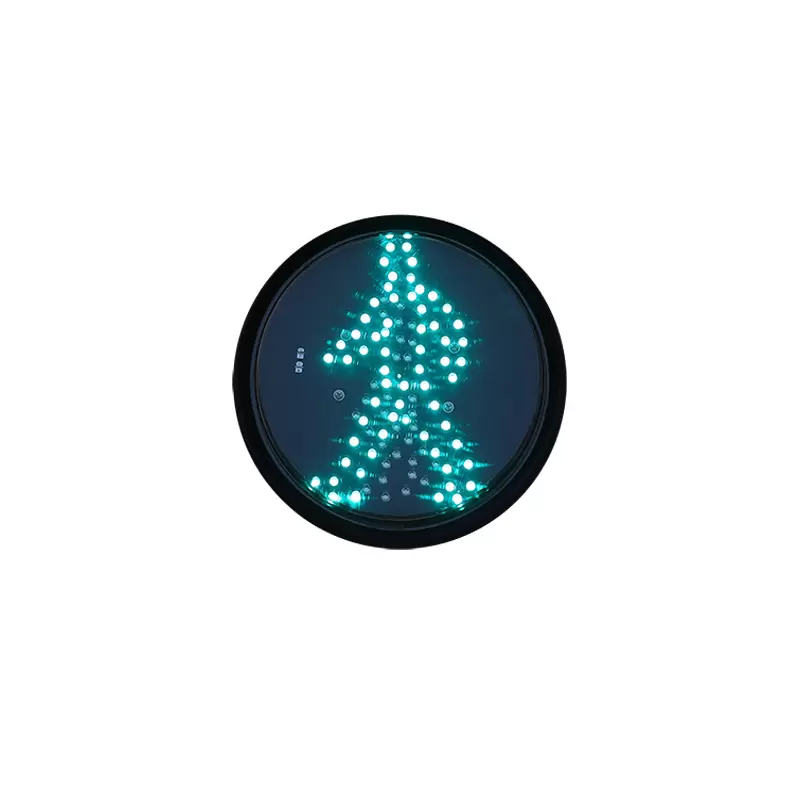

Модуль маломощного пешеходного светофора FAMA разработан с учетом этих практических соображений. Сборка включает в себя световую панель, рассеиватель, источник питания, корпус лампы и соответствующие структурные компоненты для сигналов пешеходного перехода. Модуль доступен в конфигурациях 200 мм и 300 мм и использует светодиодную подсветку для отображения сигналов пешеходов.

Таблица обеспечивает более полезную основу для предварительного выбора, чем общее утверждение типа «энергосберегающий светофор». Фактическое потребление энергии в проекте по-прежнему будет зависеть от режима работы, времени сигнала, условий установки и количества установленных устройств.

Проектирование сетчатой ​​схемы: почему важна изоляция неисправностей светодиодов?

Обычная светодиодная матрица может стать проблемой при обслуживании, когда отказ локального компонента затрагивает большую часть дисплея. Для пешеходного сигнала даже относительно небольшая аномальная зона может сделать освещенную идущую или стоящую фигуру менее однородной.

Модуль маломощного пешеходного светофора использует другой подход с конструкцией ячеистой схемы. Согласно конструкции изделия, при выходе из строя отдельной светодиодной бусины схема автоматически изолирует точку неисправности, чтобы оставшиеся светодиодные бусины могли продолжать работать. Цель не состоит в том, чтобы утверждать, что неисправный светодиод становится невидимым; скорее, это ограничивает электрическое воздействие сбоя и помогает сохранить общее изображение.

Это важно, поскольку сигналы для пешеходов устанавливаются в местах, где замена модуля не всегда является простой задачей мастерской. Группе технического обслуживания может потребоваться доступ к оборудованию, расположенному рядом с проезжей частью, организация регулирования дорожного движения и планирование работ вне периодов пиковой нагрузки. Если локальный отказ светодиода не требует немедленной замены всей световой платы, практическая нагрузка на техническое обслуживание может быть ниже.

С точки зрения обслуживания конструкция ячеистой схемы дает несколько практических преимуществ:

• Выход из строя одной шарика светодиодной лампы изолируется, а не автоматически влияет на остальные шарики светодиода.

• Большая часть светового табло может продолжать работать после локального сбоя.

• Общий символ пешехода может сохранять более стабильный эффект отображения.

• Бригады технического обслуживания могут отличить локальные неисправности светодиодов от более общих сбоев питания или драйверов.

• Можно снизить риск замены всей световой платы только из-за одного вышедшего из строя светодиода.

Тот же принцип проектирования также помогает ответить на распространенный вопрос: почему изоляция неисправностей светодиодов важна в пешеходном светофоре? Надежность – это не только предотвращение сбоев. Речь также идет о контроле последствий, когда компонент в конечном итоге выходит из строя.

Для оператора пересечения это различие может повлиять на поддержание жизненного цикла. Сигнал, который продолжает обеспечивать стабильную визуальную индикацию после изолированного отказа светодиода, может обеспечить более практическую отказоустойчивость, чем сигнал, при котором отказ небольшого компонента вызывает гораздо более серьезную проблему с отображением.

Энергоэффективность начинается с драйвера, а не только со светодиода

На перекрестке, работающем непрерывно в течение длительного времени, накапливаются небольшие различия в электрических характеристиках. Вот почему блок питания и драйвер светодиода заслуживают такого же внимания, как и сам светодиод.

В модуле FAMA используется самостоятельно разработанный источник питания европейского стандарта с коэффициентом мощности до 0,98. Он также использует технологию привода постоянного тока для поддержания контролируемого рабочего тока для светодиодной матрицы.

Три электрические характеристики особенно важны при оценке модуля:

• Эффективность источника питания: снижает ненужные потери энергии при преобразовании переменного тока в постоянный.

• Коэффициент мощности до 0,98: указывает на благоприятное соотношение между активной и полной мощностью при заданных условиях эксплуатации.

• Привод постоянного тока: регулирует рабочий ток светодиода вместо того, чтобы позволить нагрузке светодиода напрямую зависеть от неконтролируемого изменения тока.

Эти параметры не следует рассматривать как взаимозаменяемые. Высокий коэффициент мощности не означает, что лампа потребляет всего 2% от номинальной мощности, и его не следует представлять как прямой показатель энергосбережения в 98%. Фактический расход электроэнергии необходимо оценивать по рабочей мощности светильника и графику работы перекрестка.

FAMA предоставляет определенные номинальные мощности для своих пешеходных модулей. Версия 200 мм имеет мощность ≤6 Вт для статического красного, ≤5 Вт для динамического зеленого и ≤5 Вт для статического зеленого. Соответствующие значения для версии 300 мм составляют ≤7 Вт, ≤6 Вт и ≤6 Вт соответственно.

Это дает командам по закупкам измеримую отправную точку для расчета ожидаемого операционного потребления на нескольких перекрестках.

Почему важно поддерживать постоянный ток?

Мощность светодиода и электрическое напряжение тесно связаны с рабочим током. Драйвер постоянного тока предназначен для регулирования тока, подаваемого на светодиодную нагрузку, а не просто позволяет току изменяться в зависимости от изменяющихся электрических условий.

Для пешеходного светофора это обеспечивает более контролируемую рабочую среду для светодиодной матрицы. FAMA определяет привод постоянного тока как часть конструкции модуля для поддержания стабильного рабочего тока, поддержки срока службы светодиодов и снижения требований к дальнейшему техническому обслуживанию.

В спецификации продукта указан срок службы светодиодов ≥100 000 часов. Под этим следует понимать указанный производителем срок службы светодиодов, а не гарантию того, что каждый комплект светофора будет работать ровно 100 000 часов без технического обслуживания. Фактический срок службы может зависеть от температуры, электрических условий, монтажа, воздействия окружающей среды и других факторов.

Это различие важно при сравнении поставщиков пешеходных светофоров. Длительный срок службы светодиодов полезен только тогда, когда электрическая и механическая конструкция обеспечивает подходящие условия эксплуатации светодиодов.

THD и ЭМС имеют значение на реальном пересечении

Пешеходный светофор не работает изолированно. Современный перекресток может содержать светофоры для транспортных средств, сигналы для пешеходов, дисплеи обратного отсчета, контроллеры светофоров, оборудование обнаружения, устройства связи и другие электронные системы.

Это делает электромагнитную совместимость инженерным соображением, а не второстепенной спецификацией.

FAMA заявляет, что модуль маломощного пешеходного светофора соответствует европейским требованиям по электромагнитной совместимости и имеет общие гармонические искажения ниже 10%. Заявленная цель проекта — уменьшить помехи электросети и другому оборудованию на перекрестке.

Как электромагнитная совместимость влияет на надежность светофора?

С практической точки зрения, хорошие характеристики ЭМС помогают электронному устройству сосуществовать с другим оборудованием, не создавая и не становясь чрезмерно уязвимыми для нежелательных электрических помех. Более низкие гармонические искажения также могут помочь уменьшить неидеальные составляющие тока, вносимые в систему питания.

Для пересечения нескольких электронных устройств, использующих одну и ту же электрическую инфраструктуру, контроль этих характеристик может быть полезен для поддержания предсказуемой рабочей среды. Это не означает, что коэффициент нелинейных искажений ниже 10% сам по себе гарантирует установку без помех. Конечные характеристики ЭМС также зависят от проводки, заземления, качества электроэнергии, расположенного рядом оборудования, методов установки и конструкции на уровне системы.

Это особенно актуально для интеграторов интеллектуальных транспортных систем. Когда сигналы для пешеходов, транспортных средств, контроллеры, детекторы, коммуникационное оборудование и другие устройства устанавливаются вместе, электрическая совместимость становится частью общей надежности системы.

От спецификации продукта к решению на уровне проекта

Ценность пешеходного светофора становится яснее, если рассматривать его в течение всего рабочего цикла.

Поэтому решение о закупке должно учитывать нечто большее, чем первоначальная цена за единицу продукции. Во время технической оценки зачастую более полезны следующие вопросы:

• Что будет, если одна бусина светодиодной лампы выйдет из строя?

• Как регулируется рабочий ток светодиода?

• Какова фактическая мощность лампы при различных состояниях сигнала?

• Каких значений коэффициента мощности и THD достигает драйвер?

• Как модуль будет взаимодействовать с электрической средой на перекрестке?

• Могут ли группы технического обслуживания заменить или обслужить модуль без ненужного вмешательства?

В портфеле проектов FAMA представлены примеры применения оборудования светофоров в различных инфраструктурных средах. Например, проект светодиодного светофора в Перу включал светофоры вместе с солнечной системой, беспроводными контроллерами и столбами. В описании проекта подчеркиваются светодиодные технологии, оптические характеристики, защита окружающей среды и интеграция с более широкой транспортной инфраструктурой.

Это иллюстрирует, почему модуль пешеходного светофора не следует оценивать независимо от предполагаемой среды его установки. Источник питания, совместимость контроллера, воздействие окружающей среды, оптические характеристики и доступ для обслуживания — все это влияет на конечную систему.

Для покупателей, оценивающих знаки и модули светофоров для пешеходов, портфель проектов FAMA предоставляет примеры приложений для дорожной инфраструктуры, а линейка продуктов модулей светофоров охватывает различные конфигурации модульных сигналов.

FAMA - ведущее предприятие в китайской индустрии светофоров сочетает в себе эти разработки на уровне продукта с более широкими решениями в области светофоров и интеллектуальными транспортными решениями.

Общие вопросы о пешеходных светофорах малой мощности

Что такое пешеходный светофор малой мощности?

Это сигнал для пешеходов, предназначенный для обеспечения необходимой визуальной индикации при относительно низком потреблении электроэнергии. Модуль маломощного пешеходного светофора FAMA использует светодиодное освещение, независимо разработанный источник питания, привод постоянного тока и ячеистую схему. Заявленная мощность лампы варьируется в зависимости от размера модуля и состояния сигнала.

Как модуль пешеходного светофора снижает потребление энергии?

На энергопотребление влияют нагрузка светодиодов, эффективность драйвера, график работы и электрическая схема. Модуль FAMA сочетает в себе низкую мощность лампы с источником питания европейского стандарта и коэффициентом мощности до 0,98. Эти характеристики следует оценивать вместе, а не рассматривать какой-либо отдельный параметр как полную меру энергосбережения.

Что происходит, когда светодиод выходит из строя?

Конструкция сетчатой ​​схемы предназначена для автоматической изоляции неисправной точки светодиода, позволяя оставшимся светодиодным шарикам продолжать работу и помогая поддерживать общий эффект отображения.

Сколько работает пешеходный светофор?

FAMA указывает срок службы светодиодов для этого модуля ≥100 000 часов. Полный срок службы системы может различаться, поскольку источник питания, корпус, условия окружающей среды, качество установки и другие компоненты также влияют на эксплуатационные характеристики.

Почему важно поддерживать постоянный ток?

Управление постоянным током регулирует рабочий ток светодиода и обеспечивает более контролируемое электрическое рабочее состояние. Это обеспечивает стабильную работу и помогает избежать ненужных изменений тока, которые могут создать дополнительную электрическую нагрузку на матрицу светодиодов.

Как электромагнитная совместимость влияет на надежность светофора?

Светофоры работают вместе с другим электронным оборудованием. Конструкция с контролируемыми гармоническими искажениями и соответствующими характеристиками ЭМС может помочь уменьшить нежелательное электрическое взаимодействие. FAMA указывает для этого модуля коэффициент нелинейных искажений ниже 10 %, тогда как фактические характеристики ЭМС на уровне системы также зависят от установки и окружающей электрической среды.

Что следует сравнить покупателям перед выбором модуля пешеходной сигнализации?

Модуль пешеходного светофора малой мощности не следует выбирать исключительно путем сравнения первоначальных закупочных цен. Для долгосрочных проектов дорожной инфраструктуры более значимое сравнение проводится между электрической архитектурой, поведением при неисправности, эксплуатационным потреблением, нагрузкой на компоненты, характеристиками ЭМС и ожидаемыми требованиями к техническому обслуживанию.

Конструкция ячеистой схемы учитывает, что происходит при выходе из строя отдельного светодиода. Блок питания европейского стандарта и коэффициент мощности до 0,98 соответствуют характеристикам электрической эффективности. Привод постоянного тока обеспечивает контролируемый рабочий ток светодиода, коэффициент нелинейных искажений ниже 10 % и заявленную совместимость конструкции ЭМС с более широкой электрической средой.

В совокупности эти характеристики обеспечивают более полную основу для оценки пешеходного светофора для долгосрочного использования. Для инженеров дорожного движения, отделов закупок и интеграторов интеллектуальных транспортных систем цель состоит не просто в покупке недорогого сигнала. Необходимо выбрать модуль, электрическая и схемная конструкция которого может поддерживать стабильную индикацию пешеходов, сохраняя при этом потребление энергии, последствия неисправностей и требования к техническому обслуживанию под контролем на протяжении всего срока службы.
