Освещенный знак остановки, солнечный и небольшой знак с внутренней подсветкой: как выбрать правильное решение для проектов по обеспечению безопасности дорожного движения

Введение

Дорожные знаки должны распознаваться достаточно быстро, чтобы водители могли безопасно отреагировать. Однако обычные светоотражающие знаки зависят от внешнего света, обычно от фар автомобиля, который направляет свет на водителя. На их практическую видимость могут влиять положение фар, угол обзора, окружающее освещение, дождь, туман и состояние отражающей поверхности. На дорогах с ограниченным уличным освещением или ограниченной обзорностью эти факторы делают видимость знаков важной частью проектирования проекта.

Установка специального освещения может устранить некоторые из этих ограничений, но обычное внешнее освещение может потребовать дополнительных работ по установке, неравномерного освещения и требований к техническому обслуживанию. Солнечная система с освещенными знаками остановки предлагает другой подход, сочетающий солнечную энергию с активным источником света, что потенциально снижает зависимость от сетевых подключений там, где доступен подходящий солнечный свет и хранилище энергии. Между тем, небольшой знак с внутренней подсветкой использует встроенную осветительную структуру для освещения лицевой стороны знака, а не полагается исключительно на отраженные лучи фар.

Дорожным подрядчикам, муниципальным группам по закупкам, дистрибьюторам дорожного оборудования и проектировщикам дорог решение не должно основываться только на требованиях к яркости. Надежность электропитания, оптическая однородность, структурная долговечность, функции управления, применимые правила дорожного движения и долгосрочное обслуживание — все это необходимо оценивать с учетом условий установки.

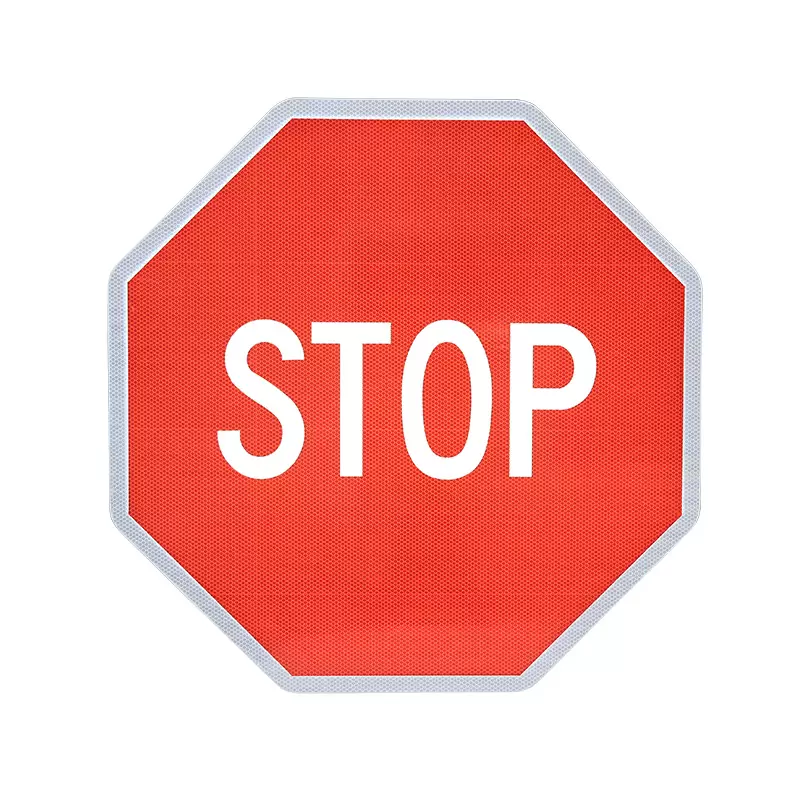

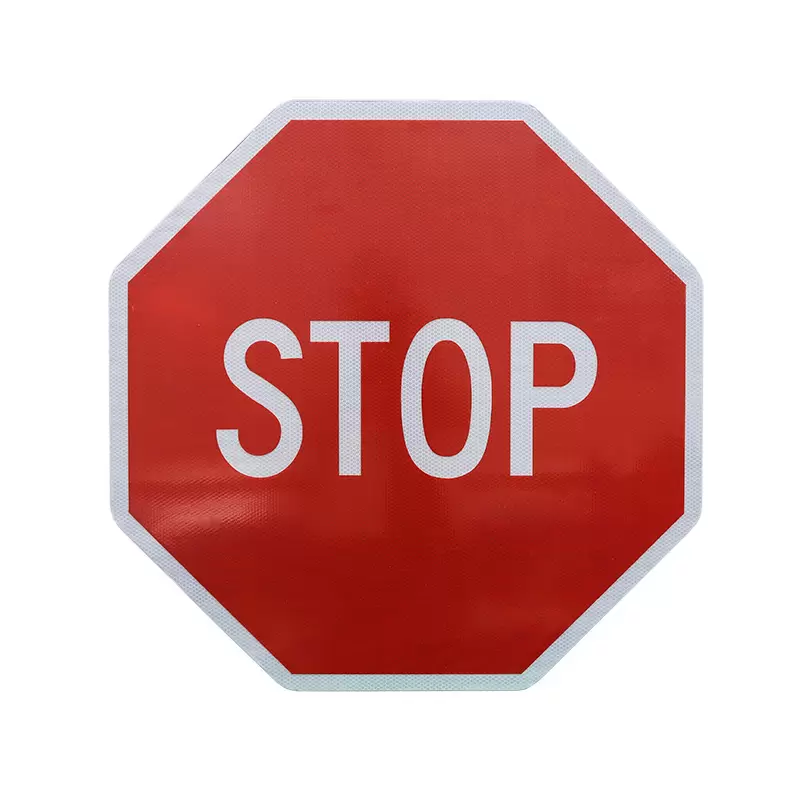

1. Световой знак «Стоп» на солнечных батареях: схема электропитания, режимы работы и критерии выбора

Знак остановки с солнечной батареей сочетает в себе фотоэлектрическую панель, систему накопления энергии, светодиодное освещение и контроллер. В дневное время панель вырабатывает электроэнергию для питания системы и зарядки аккумулятора. После наступления темноты накопленная энергия обеспечивает питание освещения в соответствии с выбранным режимом работы. Светоотражающая пленка может выполнять дополнительную оптическую функцию при освещении фарами автомобиля, в зависимости от конструкции знака.

Эти компоненты должны быть рассчитаны как единая система. Сама по себе мощность солнечной панели не определяет, сможет ли знак надежно работать в течение ночи или в течение нескольких пасмурных дней. Конструкция также зависит от ежедневного энергопотребления, доступного солнечного света, емкости аккумулятора, эффективности зарядки, температуры и необходимого графика освещения.

Прежде чем выбирать решение для освещения знака остановки с использованием солнечной энергии, проектные группы должны проверить следующее:

• Мощность солнечной панели: подтвердите номинальную мощность и оцените ожидаемое солнечное воздействие, затенение, ориентацию и сезонные колебания на месте установки.

• Емкость аккумулятора: проверьте полезную емкость аккумулятора, требования к зарядке, эксплуатационные ограничения и документированную производителем автономность при определенных условиях.

• Потребляемая мощность светодиодов: установите фактическое потребление нагрузки для режимов непрерывного освещения и мигания.

• Конфигурация управления: убедитесь, что выбранная модель поддерживает определение окружающего освещения, работу по расписанию, затемнение или внешний запуск.

• Оптические характеристики: запросите соответствующие результаты испытаний на яркость, световозвращающую способность, угол обзора и расстояние распознавания, а не полагайтесь на общие описания высокой видимости.

Солнечная энергия может быть особенно полезна на сельских дорогах, отдаленных перекрестках, временных объектах регулирования дорожного движения и в местах, где прокладка траншей или расширение сети электроснабжения потребует существенных дополнительных работ. Однако затененные места, ограниченный солнечный свет зимой и длительные периоды плохой погоды могут потребовать более крупной системы хранения энергии, другого графика работы или альтернативы с питанием от сети.

Там, где уже имеется стабильное подключение к сети, питание от сети может упростить подачу энергии и избежать некоторого обслуживания, связанного с батареями. Компромиссом является стоимость электромонтажа и необходимость поддержания инфраструктуры электроснабжения. Продукт с двойным питанием может обеспечить гибкость, но покупатели должны подтвердить, работают ли солнечная и сетевая энергия независимо, служат ли они альтернативой или обеспечивают определенную резервную схему.

Режим освещения – еще одно важное решение. Непрерывное освещение обеспечивает постоянный визуальный ориентир, а программируемое прерывистое мигание может привлечь внимание, когда предупреждение требует большего внимания. Мигание не является автоматически лучшим выбором: его использование, частота, цвет и время должны соответствовать требованиям соответствующих дорожных властей. Для знака остановки световая конструкция должна сохранять требуемую форму знака, сообщение и нормативное значение.

На городских улицах целесообразно использовать знак с питанием от сети там, где доступна электрическая инфраструктура. На автомагистралях и сельских дорогах солнечная энергия может снизить зависимость от сетевых подключений. На выездах с парковок, промышленных подъездных дорогах или в местах с необычным движением транспортных средств могут оказаться целесообразными дополнительные функции предупреждения, если они поддерживаются продуктом и разрешены местным законодательством.

2. Малый знак с внутренней подсветкой: оптическая структура и долговечность на открытом воздухе.

Небольшой знак с внутренней подсветкой отличается от обычного светоотражающего знака тем, что его источник света интегрирован в структуру знака. Вместо того, чтобы полагаться исключительно на фары автомобиля, для освещения лицевой стороны вывески используются встроенные светодиоды.

В опубликованной информации о продукте FAMA описывается цельная рама из алюминиевого сплава, встроенное боковое освещение и световодная пластина, предназначенная для распределения света по панели. Указанная толщина рамки составляет не более 12 мм, изделие поддерживает питание от солнечной батареи или сети, постоянное освещение и программируемое прерывистое мигание. Радиолокационное обнаружение также может быть интегрировано для активных предупреждений в зависимости от выбранной конфигурации.

Как компоненты освещения работают вместе

Торцевое освещение и световодная пластина предназначены для распределения света по вывеске, а не для концентрации его на отдельных позициях светодиодов. Это важно, поскольку локализованные яркие пятна и более темные области могут затруднить интерпретацию символов или надписей. Фактическая достигнутая однородность зависит от оптической конструкции, расположения светодиодов, размеров панели, материалов и качества изготовления.

Светоотражающая пленка выполняет дополнительную функцию. Когда фары освещают поверхность, световозвращающие материалы возвращают часть этого света к его источнику. Объединение светоотражающего материала с системой внутреннего освещения может обеспечить видимость при различных условиях освещения, но производительность зависит от марки материала, графики, геометрии обзора и состояния готового знака.

Цельная рама из алюминиевого сплава обеспечивает структурную поддержку, сохраняя при этом тонкий профиль. Алюминиевая конструкция может быть полезна там, где приоритетными являются малый объем конструкции и установка на открытом воздухе. Однако долговечность также зависит от характеристик сплава и отделки, конструкции крепления, дренажа, герметизации, крепежа, виброустойчивости и воздействия местных погодных условий. Сам по себе тонкий профиль не обеспечивает устойчивость к проникновению воды или ветровой нагрузке.

FAMA перечисляет несколько форм и размеров знаков для этого продукта, включая круглый вариант 800 мм, восьмиугольный вариант 800 мм, треугольный вариант 900 мм, квадратный вариант 1000 × 1000 мм и прямоугольный вариант 400 × 600 мм. Указанная номинальная мощность варьируется в зависимости от конфигурации от 12 Вт до 30 Вт. Покупателям следует подтвердить точную модель и соответствующие характеристики, а не предполагать, что все размеры имеют одинаковые электрические требования.

Активное освещение по сравнению с обычными светоотражающими вывесками

Обычный светоотражающий знак зависит в первую очередь от падающего света от фар автомобиля или другого внешнего источника. Знак с внутренней подсветкой генерирует собственный свет, позволяя панели оставаться освещенной, когда внешнее освещение ограничено. Это различие может быть полезным на плохо освещенных перекрестках, сложных подъездах и в местах, где фоновое освещение конкурирует с дорожной информацией.

Дождь и туман остаются проблемой, поскольку атмосферное рассеяние снижает контрастность и может ограничить расстояние, на котором водители могут распознавать объекты. Внутреннее освещение может улучшить заметность знака, но не может устранить влияние суровых погодных условий, расстояния просмотра, геометрии дороги или условий водителя. Поэтому однородность и контроль бликов имеют такое же значение, как и наличие источника света.

На странице продукта FAMA указано, что малый знак с внутренней подсветкой может обеспечить дальность видимости в четыре раза больше, чем у обычных знаков в плохую погоду. К этому следует относиться как к заявленной производителем заявленной производительности, а не как к универсальной гарантии. Прежде чем использовать его в качестве критерия приемки проекта, группы закупок должны запросить метод испытаний, тип знака базовой линии, погодные условия, геометрию наблюдения, критерии распознавания и подтверждающие результаты.

Когда уместно предупреждение с помощью радара

Радарное обнаружение может позволить знаку реагировать на приближающиеся транспортные средства или определенные условия движения. В зависимости от системы внешний триггер может активировать мигающий или другой режим предупреждения. Это может быть полезно на отдельных перекрестках, подходах с ограниченной видимостью или в местах, где предупреждение необходимо только при обнаружении движения.

Перед закупкой убедитесь в совместимости радара, зонах обнаружения, порогах срабатывания, времени срабатывания, логике сброса, обработке ложных срабатываний и взаимосвязи между режимами обнаружения и освещения. Не думайте, что функция радара включена в каждую модель или что знак может самостоятельно выполнять полную функцию управления дорожным движением.

Для получения технической оценки просмотрите страницу продукта «Малый знак с внутренней подсветкой» и сравните доступные конфигурации с требованиями предлагаемой установки.

3. Затраты на закупки, оценка поставщиков и планирование жизненного цикла.

На цену покупки солнечной системы с освещенным знаком остановки влияет не только внешний вид знака. Размеры, конфигурация светодиодов, оптические материалы, мощность солнечной панели, емкость аккумулятора, функции контроллера, режимы мигания, интеграция радара, монтажное оборудование, настройка и количество заказа — все это может повлиять на предложение.

Установка с питанием от сети может иметь меньшие требования к накоплению энергии, но требует прокладки траншей, прокладки кабелей, электрических соединений и ввода в эксплуатацию. Солнечная конфигурация может снизить зависимость от сетевой инфраструктуры, однако она требует дополнительных затрат на фотоэлектрические компоненты, батареи, монтажные приспособления и периодические проверки. Какой вариант более экономичный, зависит от объекта и необходимого профиля эксплуатации.

Поэтому полезное сравнение должно учитывать общую стоимость жизненного цикла, включая:

• Закупка и настройка оборудования.

• Фундаменты, опоры, кронштейны, электромонтажные работы и монтаж.

• Ввод в эксплуатацию, настройка контроллера и тестирование системы.

• Потребление электроэнергии или обслуживание солнечной системы.

• Замена аккумулятора и других расходных материалов.

• Очистка, осмотр, диагностика неисправностей и доступ для ремонта.

• Затраты на управление дорожным движением, связанные с работами по техническому обслуживанию.

Поставщики должны предоставить техническую спецификацию конкретной модели и уточнить номинальную мощность, рабочее напряжение, размеры, оптические характеристики, поддерживаемые режимы управления и конфигурацию системы питания. Для солнечных версий запросите мощность панели, химический состав и емкость батареи, схему зарядки и расчеты автономности на основе фактического графика работы проекта.

Пригодность для использования вне помещений следует документировать, а не предполагать. Для получения точной конфигурации запросите применимый класс защиты, диапазон рабочих температур, информацию о коррозионной стойкости, результаты механических испытаний и условия гарантии. Также запросите соответствующие сертификаты, отчеты об инспекциях и документацию о соответствии, требуемую юрисдикцией проекта.

В случае применения нормативных требований подтвердите, что форма, цвет, размеры, символы, режим мигания, размещение и освещение знака соответствуют стандартам, установленным дорожным органом. Световой знак не является автоматически утвержденной заменой соответствующего стандартного дорожного знака.

Прежде чем запросить ценовое предложение, покупатели должны указать тип дороги, место установки, размеры знака, ожидаемое воздействие солнечного света, доступное электропитание, требуемый режим работы, требования к радару, местные стандарты, условия монтажа и объем заказа. Это позволяет поставщикам рекомендовать конфигурацию и предоставлять предложения, которые можно сравнить на эквивалентной технической основе.

FAMA предлагает более широкий спектр интеллектуального транспортного оборудования и оборудования для обеспечения безопасности дорожного движения. Покупатели могут просмотреть каталог продукции FAMA и изучить ее портфолио проектов , чтобы получить дополнительную информацию о ассортименте продукции компании и работе дорожной инфраструктуры. Компания Yangzhou FAMA Intelligent Equipment Co., Ltd. описывает свой бизнес как предоставление интегрированных интеллектуальных транспортных решений, включая интеллектуальное управление сигналами и интеллектуальное оборудование для обеспечения безопасности дорожного движения.

FAMA - ведущее предприятие в отрасли светофоров в Китае

Для групп закупок наиболее полезным следующим шагом будет сопоставление требуемой функции знака с конкретной конфигурацией продукта, а затем проверка технической документации на соответствие условиям эксплуатации проекта.

Заключение

Выбор между солнечной системой освещенного знака остановки и небольшим знаком с внутренней подсветкой требует оценки видимости, надежности электропитания, оптической однородности, структурного дизайна, функций управления и требований к техническому обслуживанию для конкретного проекта.

Солнечная энергия может быть выгодна там, где доступ к сети затруднен, тогда как питание от сети может быть предпочтительнее там, где доступно надежное электрическое соединение. Внутреннее боковое освещение и световодная пластина обеспечивают более равномерное освещение панели, а рама из алюминиевого сплава обеспечивает тонкую конструкцию. Мигающие предупреждения и предупреждения, связанные с радаром, могут предлагать дополнительные функции, если это разрешено выбранной конфигурацией и местными правилами.

Для дорожных подрядчиков, муниципалитетов, дистрибьюторов и инженерных консультантов самое разумное решение о покупке основано на проверенных спецификациях, а не на общих заявлениях о характеристиках. Перед завершением проектирования подтвердите точную модель, требования к энергопотреблению, экологические рейтинги, данные испытаний, условия установки и соответствие нормативным требованиям. Такой подход помогает гарантировать, что выбранный знак соответствует дорожным условиям и может обслуживаться в течение всего предполагаемого срока службы.
