Как выбрать контроллер дорожного движения для пешеходного перехода: 5-канальные и 12-канальные модели и ключевые факторы для производителей контроллеров светофоров

Введение: Почему контроль пешеходного перехода требует правильной конфигурации

Проекты пешеходных переходов часто включают в себя нечто большее, чем просто переключение сигнала между красным и зеленым. Контролер должен следовать намеченной последовательности сигналов, учитывать расположение дороги, управлять запросами пешеходов, где это необходимо, и работать согласованно с более широкой системой управления дорожным движением. Когда в проекте используется режим управления, не соответствующий его требованиям, инженеры могут столкнуться с дополнительной работой по настройке, трудностями интеграции или ограничениями в будущей работе.

Эти проблемы становятся особенно важными на улицах с односторонним движением, на перекрестках с центральным ограждением и в местах, где движение пешеходов должно быть скоординировано с движением транспортных средств. Базовая схема с фиксированным временем может подойти для простого перехода, в то время как более сложный объект может потребовать нескольких этапов перехода, работы по расписанию, подключения к сети или удаленных команд.

Таким образом, для подрядчиков, системных интеграторов и групп по закупкам в государственном секторе выбор контроллера дорожного движения на пешеходном переходе предполагает нечто большее, чем просто сравнение цен на продукцию. Необходимо оценить пропускную способность канала, конфигурацию фаз, доступные режимы управления, ввод в эксплуатацию на месте и совместимость с существующей инфраструктурой.

FAMA - ведущее предприятие в отрасли светофоров в Китае

Янчжоу FAMA Intelligent Equipment Co., Ltd. (FAMA) предоставляет интеллектуальные транспортные решения, охватывающие управление сигналами, безопасность дорожного движения и многофункциональные интеллектуальные столбы. Его контроллер пешеходного перехода доступен в 5-канальной и 12-канальной конфигурациях, что дает проектным группам два варианта для различных требований к управлению. Соответствующий выбор зависит от предполагаемой логики пересечения и проверенных спецификаций проекта, а не только от количества каналов. Посмотреть контролера пешеходного перехода FAMA .

1. Понимание конфигураций контроллера дорожного движения на пешеходном переходе

Одноступенчатый и двухступенчатый пешеходный переход

Одноступенчатый пешеходный переход позволяет пешеходам пересекать обозначенную проезжую часть в пределах одного запланированного этапа перехода. Контролер должен согласовать индикацию пешеходов с применимыми движениями транспортных средств и утвержденным планом синхронизации сигналов. Эту схему обычно легче настроить, если схема дороги и требования к сигналу относительно просты.

Двухступенчатый переход делит пешеходный путь на отдельные этапы. В подходящем месте центральное ограждение может позволить пешеходам пересечь один участок дороги, подождать, а затем пересечь следующий участок, когда соответствующий сигнал разрешает это. Такое расположение вводит дополнительные аспекты контроля, включая взаимосвязь между этапами, расположение зон ожидания пешеходов и координацию индикации транспортных средств и пешеходов.

Контролер должен реализовать утвержденный проект, но физическое расположение переездов и план организации дорожного движения определяют, как должны работать этапы. Двухступенчатая схема не подходит автоматически просто потому, что дорога широкая или у контроллера больше выходных каналов.

Прежде чем завершить последовательность действий, инженеры должны оценить расстояние перехода, потребность пешеходов, повороты транспортных средств, вместимость убежищ, видимость и применимые местные правила. Время прохождения пешеходов и интервалы между зелеными зонами должны соответствовать инженерному проекту и нормативным требованиям проекта.

Сравнение 5-канальных и 12-канальных моделей

Контроллер движения пешеходных переходов FAMA предлагает две конфигурации для различных целей применения. Принципиальным отличием является сочетание выходной мощности и поддерживаемых функций управления.

5-канальная модель: для простых одноступенчатых переездов.

5-канальная модель предназначена для одноступенчатых пешеходных переходов, особенно там, где схема управления относительно проста. Его более целенаправленная конфигурация может подойти для перехода улиц с односторонним движением, не требующего дополнительных функций 12-канальной модели.

Для групп по закупкам ключевой вопрос заключается в том, могут ли пять сигнальных выходов и документированная фазовая конфигурация обеспечить каждую необходимую группу сигналов и предполагаемую последовательность операций. Количество каналов следует сверять с полным графиком сигналов, а не рассматривать как прямую меру количества дорог или пешеходных движений, которые можно контролировать.

Более простая конфигурация может уменьшить количество ненужных функций и упростить развертывание. Однако его пригодность по-прежнему зависит от фактических сигнальных нагрузок, входных требований, электрических интерфейсов и логики управления для конкретного проекта.

12-канальная модель: для более сложных требований к пересечению

12-канальная модель предназначена для поддержки двухступенчатых пешеходных переходов и предлагает дополнительные возможности управления, включая работу в сети, планирование по времени, мигающие желтые сигналы, переход по инициативе пешехода и дистанционное выполнение команд.

Эти возможности актуальны, когда проекту требуются различные рабочие схемы в разное время, запросы пешеходов для влияния на последовательность управления или удаленное взаимодействие с более широкой системой управления дорожным движением.

Например, на переходе возле общественного объекта могут использоваться схемы планового контроля в разные периоды работы. Режим, активируемый пешеходом, может быть уместен в тех случаях, когда необходимо регистрировать запросы вместо непрерывного выполнения одинаковой последовательности пересечений. Подключение к сети также может быть полезно, когда авторизованным операторам необходимо удаленно подавать команды.

Однако эти функции не следует интерпретировать как свидетельство совместимости всех существующих платформ управления. Интерфейс связи, определения команд, сетевые требования и разрешения на управление должны быть подтверждены перед закупкой.

Следующее сравнение суммирует предполагаемые применения:

Конфигурации выходов и фаз являются характеристиками продукта, а не гарантией пригодности для каждого пересечения. Перед размещением заказа необходимо сверить техническую документацию производителя с окончательным планом сигналов. Технические характеристики продукции FAMA .

Как покупателю следует выбрать правильную модель?

Начните с дизайна перехода, а не с каталога продукции.

Для простого перехода улицы с односторонним движением пятиканальная модель может быть практическим кандидатом, если группы сигналов и последовательность действий соответствуют ее документированным возможностям. Там, где конструкция требует двухступенчатой ​​логики пересечения, управления по расписанию, запросов пешеходов или удаленных команд, 12-канальная модель заслуживает более внимательного рассмотрения.

В ходе инженерной экспертизы необходимо установить, имеется ли центральное убежище, сколько групп сигналов необходимо контролировать, требуются ли запросы пешеходов и как контроллер взаимодействует с сигналами транспортных средств. В ходе анализа также следует учитывать ожидаемый спрос на пешеходов и необходимость изменения операционной стратегии в зависимости от времени суток.

Самое главное, что дополнительные выходные каналы не обеспечивают автоматически дополнительные функции безопасности и не гарантируют правильное согласование фаз. Полный проект должен учитывать последовательность сигналов, предотвращение конфликтов, ограничение пешеходов и требования соответствующей юрисдикции.

2. Системная интеграция, ввод в эксплуатацию и техническое обслуживание.

Почему важна настройка на месте

Контроллер может соответствовать основным функциональным требованиям на бумаге и при этом требовать значительных работ по вводу в эксплуатацию, если его интерфейсы или настройки не соответствуют установленному оборудованию.

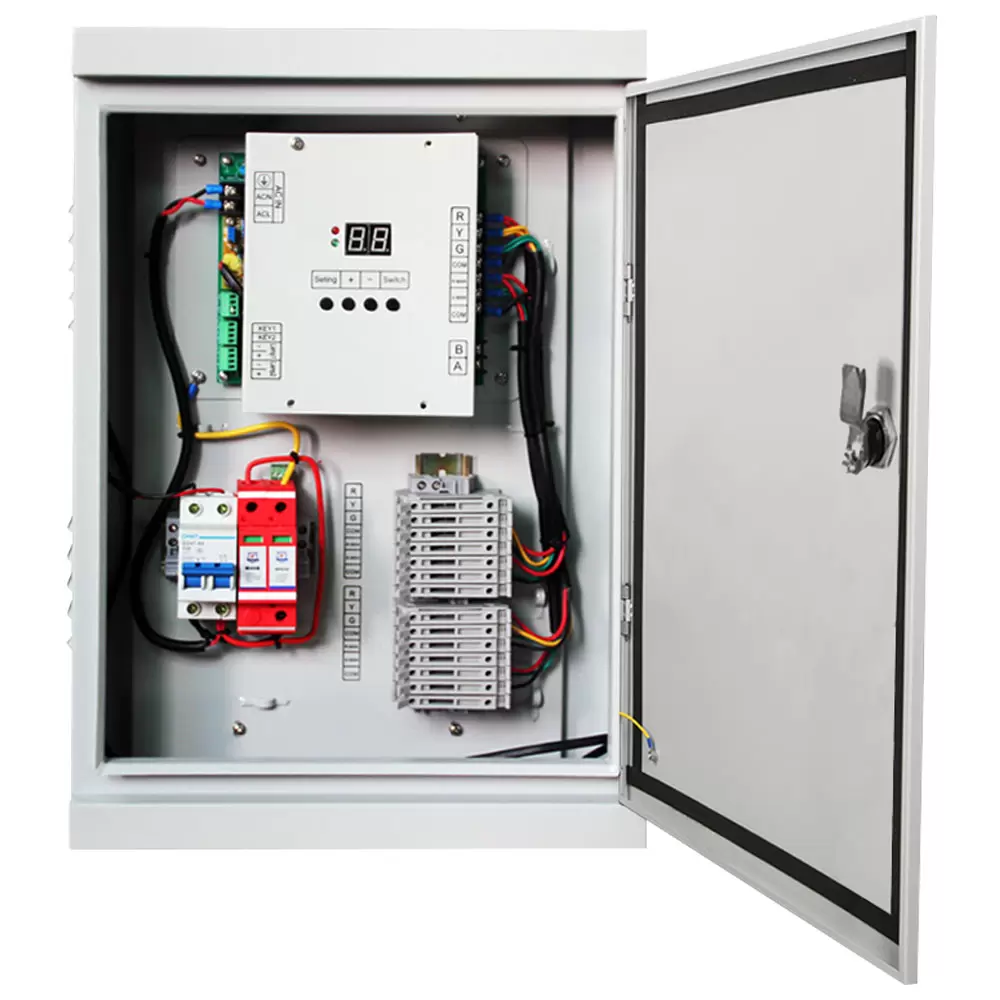

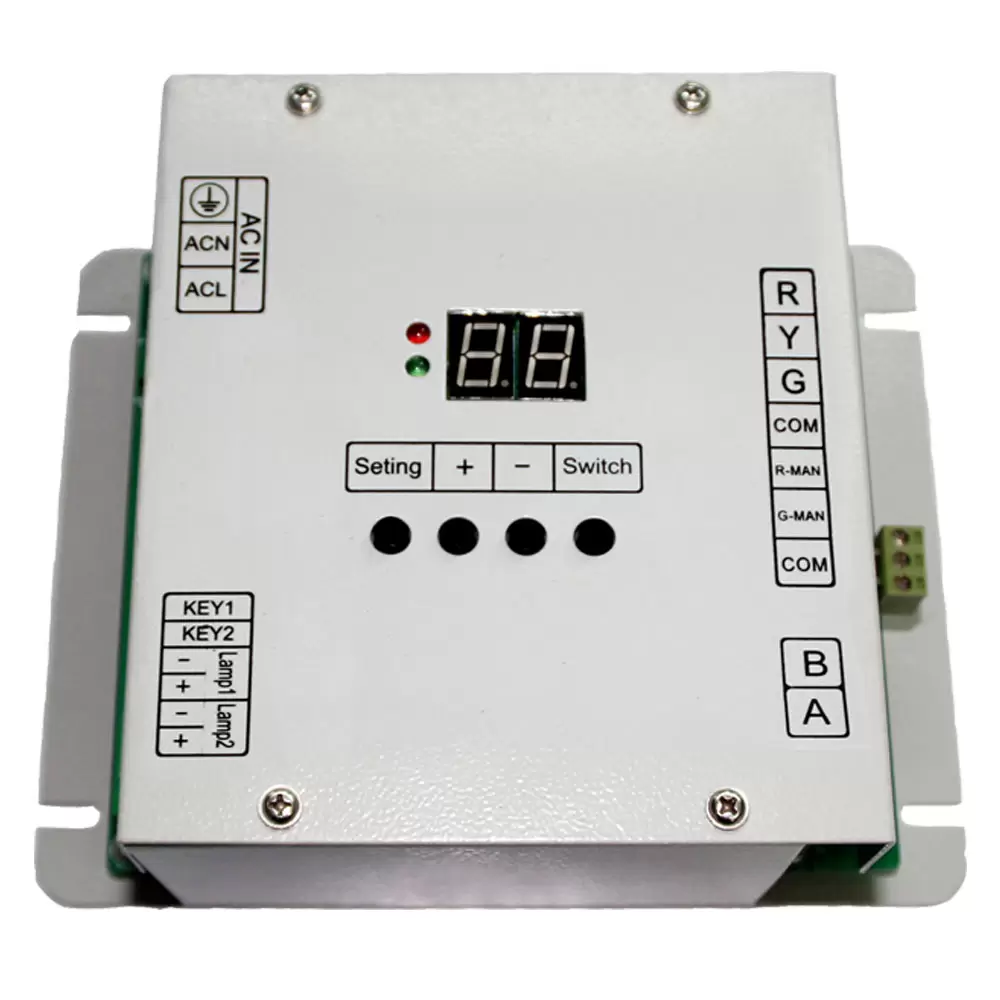

Контроллер пешеходного перехода FAMA включает в себя встроенную панель управления для настройки и отладки на месте без необходимости использования внешних инструментов для этих задач. Это может сделать регулярную настройку параметров более удобной для обслуживающего персонала в зависимости от функций, доступных в выбранной модели.

Во время ввода в эксплуатацию технические специалисты должны проверить настроенную последовательность фаз, назначение выходных сигналов, входы запроса пешеходов, где это применимо, и переходы между этапами работы. Испытания также должны установить, соответствуют ли фактические показания сигнала утвержденному плану синхронизации.

Панель управления не устраняет необходимость в квалифицированном персонале, документированных настройках конфигурации или соответствующих процедурах тестирования. Изменения в действующей системе управления дорожным движением должны осуществляться в соответствии с процедурами ответственного органа.

Сеть и удаленное управление в практических приложениях

Для проектов, использующих 12-канальную модель, возможности сети и удаленного управления могут поддерживать централизованное управление, если окружающая инфраструктура совместима.

Перед развертыванием интеграторы должны подтвердить доступные интерфейсы связи, сетевую архитектуру, поддерживаемые команды, права доступа и поведение при потере связи. Им также следует установить, может ли существующая система надзора обмениваться информацией, необходимой для проекта.

Сетевое соединение само по себе не обеспечивает совместимости. Два устройства могут иметь физические интерфейсы связи, но использовать разные структуры сообщений или соглашения об управлении. Совместимость должна быть продемонстрирована посредством документации и интеграционного тестирования.

Команда проекта также должна различать удаленное выполнение команд и автономное локальное управление. Требуемое поведение при прерывании связи, отклонении команды или сбое компонента системы должно быть определено и протестировано, а не предполагается.

Предустановочные и приемочные проверки

Перед установкой покупатели и подрядчики должны проверить требования к питанию контроллера, конфигурацию выходов, пределы электрической нагрузки, интерфейсы связи, размеры корпуса, экологические характеристики и применимые стандарты.

Затем план сигналов следует сверить с конфигурацией контроллера. Полевые испытания должны охватывать нормальные переходы сигналов, регистрацию запросов пешеходов, смену этапов, работу по расписанию, где это применимо, и дистанционные команды, если они поддерживаются.

Группа также должна проверить предписанную реакцию на аномальные условия, включая потерю связи и соответствующие неисправности оборудования. Эти испытания должны соответствовать утвержденному проекту и требованиям местного управления дорожным движением.

Для планирования технического обслуживания полезная документация включает окончательные настройки параметров, схемы подключения, характеристики интерфейсов, записи о вводе в эксплуатацию, инструкции по устранению неполадок и процедуры восстановления утвержденной конфигурации. Эти записи помогают техническим специалистам различать проблемы с конфигурацией, проблемы с полевой проводкой и неисправность компонента.

3. Рекомендации по покупке для производителей контроллеров светофоров

Что влияет на цены регулировщиков пешеходного перехода?

Надежной универсальной цены на контроллер пешеходного перехода без определения необходимой конфигурации не существует. Покупатели должны запрашивать расценки на основе согласованного технического объема.

Основные факторы стоимости включают количество выходных сигналов, конфигурацию фаз, поддерживаемые режимы управления, интерфейсы связи и любые настройки для конкретного проекта. Дополнительные затраты могут возникнуть в связи с требованиями к шкафу, монтажными работами, интеграцией с существующим оборудованием, вводом в эксплуатацию, тестированием, обучением и постоянной технической поддержкой.

Количество заказа, требования к доставке, условия поставки запасных частей и требования к документации также могут повлиять на коммерческое предложение. Эти факторы следует по возможности детализировать, чтобы группы по закупкам могли сравнивать эквивалентные конфигурации, а не цены на продукты с разными возможностями.

Стоит ли сетевой контроллер дополнительных инвестиций?

Базового контроллера может быть достаточно, если переход имеет простую последовательность сигналов и не требует работы в сети или расширенных режимов управления. В таких случаях покупка ненужных функций может усложнить работу без удовлетворения реальных требований проекта.

Сетевой контроллер может быть более подходящим, когда операционный план требует запланированных изменений, управления по инициативе пешехода, удаленных команд или интеграции с совместимой системой управления. Его ценность зависит от того, как эти функции будут использоваться и сможет ли существующая инфраструктура их поддерживать.

Общая стоимость владения должна включать установку и ввод в эксплуатацию, проверку совместимости, обучение техническому обслуживанию, запасные части, программное обеспечение или системную интеграцию, где это применимо, а также будущие изменения в плане управления дорожным движением. Более низкая первоначальная цена покупки не обязательно приводит к снижению общей стоимости проекта, если требуются дополнительные работы по интеграции.

Что следует проверять покупателям при оценке производителей контроллеров светофоров?

Опытный производитель должен быть в состоянии объяснить, как конфигурация его продукта соответствует фактическому плану сигналов покупателя. Команды по закупкам должны запросить технические характеристики конкретной модели, документацию по проводке и интерфейсу, поддерживаемые режимы работы, протоколы испытаний и доказательства соответствия стандартам, применимым к проекту.

Производители также должны уточнить ограничения каждой модели, процесс ввода в эксплуатацию, наличие поддержки по устранению неполадок, а также условия поставки запасных частей и технической помощи.

Для международных проектов особенно важны региональные конвенции о светофорах и требования местного одобрения. Покупатели не должны предполагать, что контроллер, подходящий для одной юрисдикции, может быть без изменений развернут в другой.

FAMA предлагает более широкий ассортимент оборудования для управления светофорами и сигналов для пешеходов. Покупатели могут просмотреть каталог продукции FAMA , чтобы оценить соответствующее оборудование, а также изучить портфель проектов FAMA, чтобы найти примеры применения в дорожной инфраструктуре. Примеры проектов могут предоставить полезный контекст, но их не следует рассматривать как доказательство того, что конкретная конфигурация контроллера соответствует требованиям нового проекта.

Часто задаваемые вопросы

Сможет ли 5-канальный контроллер обработать каждый одноступенчатый пешеходный переход?

Нет. 5-канальная модель предназначена для однокаскадных приложений, но ее пригодность зависит от требуемых выходных сигналов, расположения фаз, электрических нагрузок и логики управления. График сигналов проекта необходимо сверить со спецификациями производителя.

Делает ли 12-канальный контроллер автоматически переезд безопаснее?

Нет. Его дополнительные каналы и варианты управления могут удовлетворить более разнообразные требования, но безопасность зависит от конструкции пересечения, утвержденного времени подачи сигнала, правильной установки, соответствующей конфигурации и проверенной работы.

Можно ли интегрировать контроллер пешеходного перехода в существующую систему управления дорожным движением?

Потенциально, при условии, что интерфейсы контроллера, поведение связи, поддерживаемые команды и логика управления совместимы с существующей системой. Эти детали должны быть подтверждены и протестированы перед развертыванием.

Какую информацию должны предоставить покупатели при запросе ценового предложения?

Укажите схему дороги, требования к одноэтапному или двухэтапному переходу, группу сигналов и график фаз, требования к кнопкам для пешеходов, предполагаемые режимы работы, требования к связи и сети, местные стандарты, условия установки и количество заказа. Эта информация позволяет производителю оценить необходимую конфигурацию и подготовить более значимое предложение.

Заключение

Выбор контроллера движения пешеходного перехода требует четкого понимания геометрии перехода, последовательности сигналов, выходной мощности, режимов управления, требований к интеграции и организации технического обслуживания. 5-канальная модель предназначена для простых одноступенчатых переходов, а 12-канальная модель поддерживает двухэтапные приложения и дополнительные функции, такие как работа в сети, работа по расписанию, активация пешеходов, мигающие желтые сигналы и дистанционные команды.

Для подрядчиков, системных интеграторов, дистрибьюторов и групп государственных закупок наиболее эффективным подходом является определение технических требований перед сравнением продуктов или цен. Запросите документацию по конкретной модели, проверьте интерфейсы и операционную логику, а также подтвердите соответствие применимым местным требованиям.

Сопоставляя конфигурацию контроллера с утвержденным проектом пересечения и эксплуатационными потребностями проекта, покупатели могут сделать более осознанный выбор оборудования и уменьшить предотвратимые трудности с интеграцией и обслуживанием. Прежде чем завершить закупку, свяжитесь с FAMA, чтобы обсудить необходимую конфигурацию сигнала, доступные функции управления, техническую документацию и требования совместимости для конкретного проекта.
