Как выбрать надежный зеленый разворотный светофор для длительного использования на перекрестках

Для подрядчиков светофоров, подрядчиков дорожных проектов, системных интеграторов и групп технического обслуживания выбор светофора разворота — это не просто выбор лампы с зеленым U-образным индикатором. Сигнал должен продолжать обеспечивать стабильную индикацию в течение длительных рабочих циклов, сохраняя при этом под контролем энергопотребление, неисправности светодиодов, электрические характеристики и требования к техническому обслуживанию.

Перекресток с регулируемым движением может содержать несколько одновременно работающих сигнальных устройств и другого электрооборудования. В этой среде недостатки в цепях светодиодов, нестабильный ток возбуждения, неэффективное преобразование энергии или плохая электромагнитная совместимость могут увеличить вероятность проблем с обслуживанием.

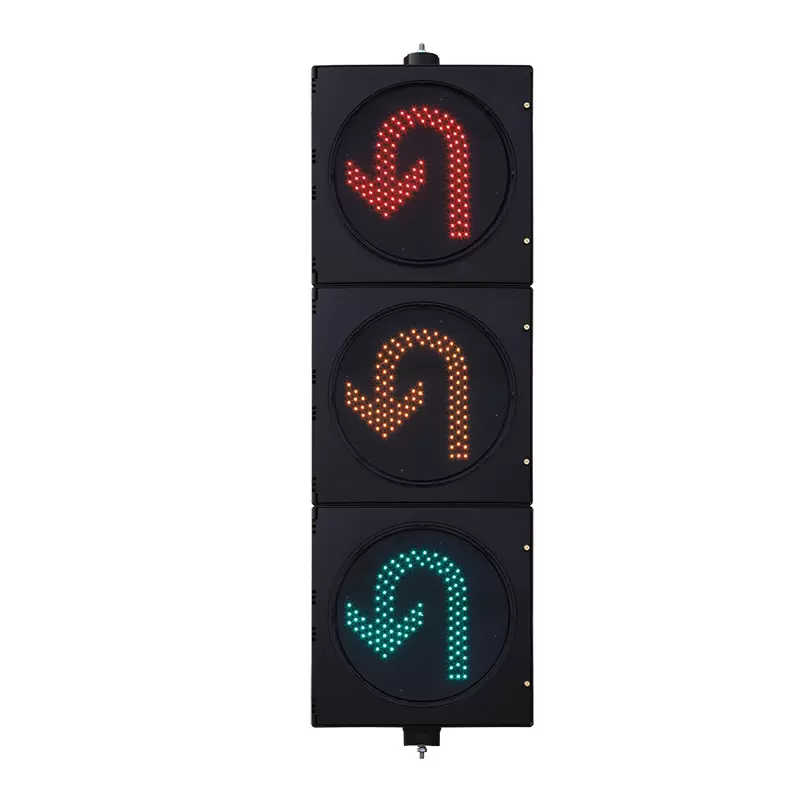

Модуль U-поворотного светофора малой мощности FAMA разработан с учетом этих инженерных соображений. В модуле используется трехблочная красная, желтая и зеленая конфигурация, в которой сердечник лампы включает в себя световую плату, оптическую линзу, модуль питания, чашу лампы и соответствующие структурные компоненты. FAMA указывает конструкцию ячеистой схемы, привод постоянного тока, независимо разработанный источник питания европейского стандарта с коэффициентом мощности до 0,98 и общими гармоническими искажениями ниже 10%. Эти функции направлены на разные части одной и той же цели закупок: поддержание надежной индикации сигнала при одновременном контроле энергопотребления и требований к долгосрочному техническому обслуживанию.

Что такое зеленый светофор с разворотом?

Зеленый светофор разворота — это сигнал направленного движения, используемый для обозначения того, когда разворот разрешен или контролируется на перекрестке. В отличие от обычного зеленого сигнала полного шара, U-образная индикация сообщает о конкретном движении, а не просто показывает, что активна общая зеленая фаза.

Поэтому для дорожного инженера или подрядчика важным фактором является не только цвет светодиодного выхода. Оптическая система, расположение светодиодов, архитектура схемы, источник питания и корпус сигнала — все это способствует обеспечению стабильной индикации разворота.

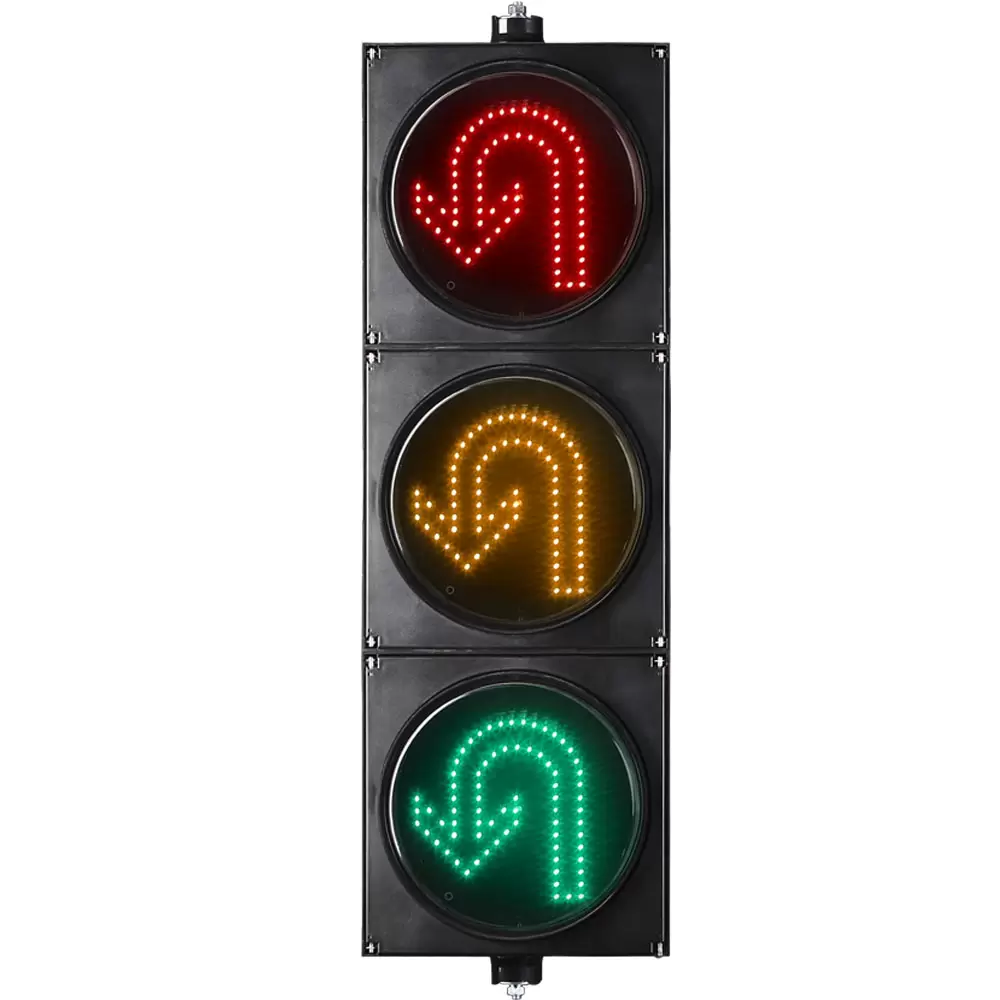

Разворотный модуль малой мощности FAMA доступен в конфигурациях со светоизлучающей поверхностью 200 мм и 300 мм. В спецификации изделия указана сила света 5000–15000 кд/м², дальность видимости не менее 300 м и потребляемая мощность зеленого разворота не более 4 Вт для версии 200 мм и 5 Вт для версии 300 мм. Заявленный срок службы светодиодов составляет не менее 100 000 часов.

Эти спецификации дают группам по закупкам измеримые критерии для сравнения различных сигналов разворота вместо того, чтобы полагаться только на общие описания, такие как «яркий» или «энергоэффективный».

Как работает зеленый светофор с U-образным поворотом?

Зеленый светофор разворота работает как часть системы управления светофором на перекрестке. Когда соответствующая фаза сигнала разрешает разворот, активируется зеленый U-образный индикатор, предоставляющий информацию о направлении приближающимся водителям.

Трехблочная структура и основные компоненты

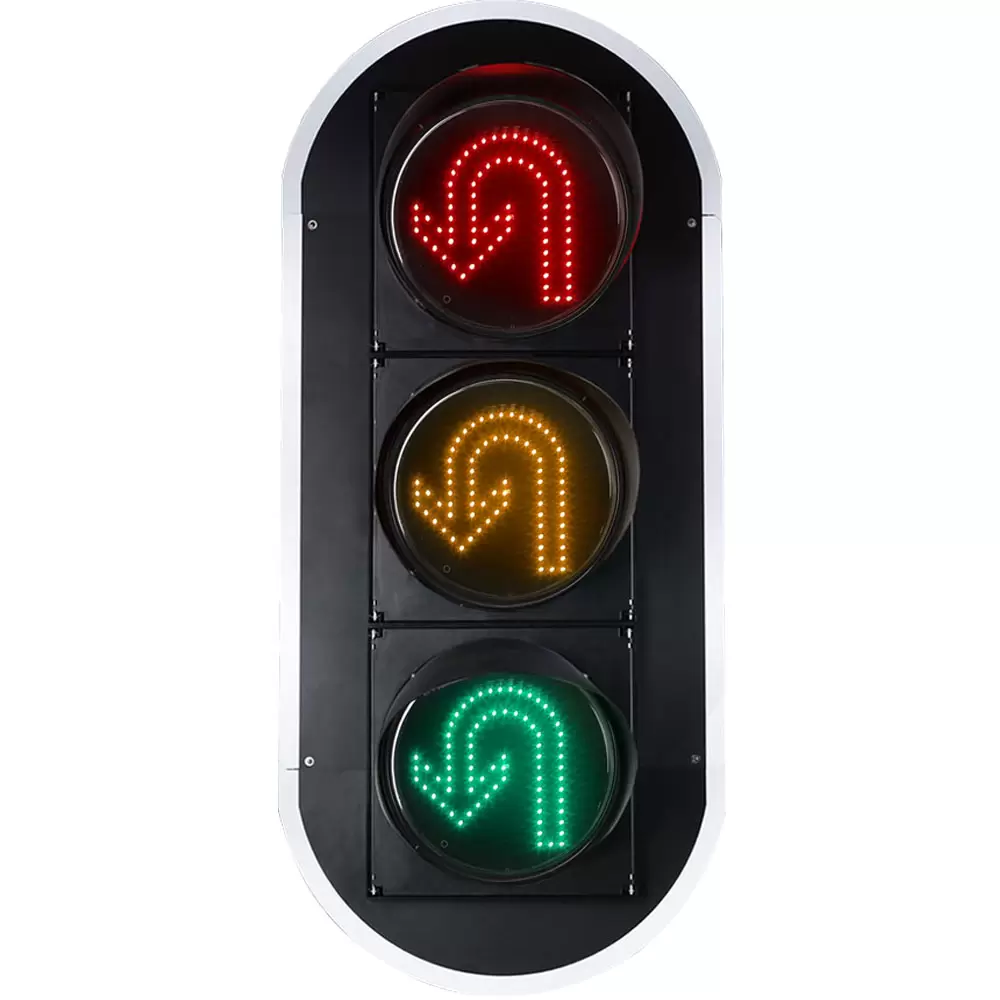

Сам сигнал зависит от совместной работы нескольких компонентов. Трехкомпонентная конфигурация FAMA разделяет красную, желтую и зеленую индикацию, а сердечник лампы включает в себя световую плату, оптическую линзу, модуль питания и чашу лампы.

Световая плата генерирует светодиодную индикацию, оптические компоненты помогают формировать желаемый световой поток, источник питания обеспечивает электрический вход, а чаша лампы является частью физического сигнального узла.

Это важно для системных интеграторов, поскольку качество сигнала нельзя оценить только по светодиодному источнику. Светодиод с хорошими номинальными характеристиками все равно может давать противоречивые результаты, если его схема управления, оптическая структура или источник питания плохо подходят для применения.

U Turn Arrow Светофор и контроль направления

Тот же принцип применяется при сравнении светофора со стрелкой разворота с другими конфигурациями сигналов направления. Вопрос о закупках должен заключаться в том, обеспечивает ли выбранный сигнал необходимое указание направления, оставаясь при этом электрически и механически подходящим для перекрестка.

Почему важно проектировать ячеистую схему?

Одной из наиболее важных характеристик надежности разворотного светофора FAMA является конструкция ячеистой схемы.

Изоляция неисправностей светодиодов

В традиционной схеме светодиодов выход из строя отдельного светодиода может привести к более заметному локальному сбою в работе в зависимости от конфигурации схемы. Сетчатая схема FAMA предназначена для автоматической изоляции точки неисправности при выходе из строя одной из шариков светодиодной лампы, позволяя остальным светодиодным шарикам продолжать работать. Цель состоит в том, чтобы сохранить общий эффект дисплея, а не позволять одному вышедшему из строя компоненту излишне влиять на остальные светоизлучающие элементы.

Что произойдет, если светодиод выйдет из строя в сигнале светофора?

При использовании указанной конструкции ячеистой схемы неисправная точка светодиода изолируется, а оставшиеся светодиодные бусины продолжают работать. Это не означает, что вышедший из строя светодиод следует игнорировать бесконечно. Скорее, он обеспечивает определенную степень отказоустойчивости на уровне схемы, которая может помочь сохранить общее отображение сигнала, пока обслуживающий персонал организует проверку или замену.

Для бригад по обслуживанию светофоров это различие имеет значение. Светофор, установленный на оживленном перекрестке, может быть затруднен или мешать работе. Архитектура схемы, которая ограничивает последствия отказа отдельного светодиода, может уменьшить немедленное влияние неисправности локализованного компонента.

Таким образом, практическая ценность заключается не просто в «большем количестве светодиодов». Вот как электрически организованы светодиоды.

Как постоянный ток влияет на надежность светофора?

Характеристики светодиодов тесно связаны с электрическими условиями, в которых они работают. Разворотный светофор FAMA использует технологию привода постоянного тока для поддержания стабильного рабочего тока. Согласно информации производителя, такая конструкция предназначена для продления срока службы лампы и снижения требований к дальнейшему техническому обслуживанию.

Для светофора, работающего в течение длительного времени, важен стабильный ток, поскольку источник светодиода и драйвер образуют электрическую систему, а не два независимых компонента.

Подход с постоянным током помогает поддерживать контролируемое рабочее состояние светодиодной матрицы. С практической инженерной точки зрения это может уменьшить ненужные изменения в условиях эксплуатации светодиодов и обеспечить более стабильную работу в течение всего периода обслуживания.

Как долго служат светодиодные U-образные светофоры?

В спецификации производителя этого разворотного светофора указан срок службы светодиодов ≥100 000 часов. Эту цифру следует понимать как указанный срок службы светодиодов, а не как гарантию того, что каждый комплект светофоров будет работать именно этот срок без технического обслуживания.

Фактический срок службы также может зависеть от условий эксплуатации, температурных условий, электрических условий, воздействия окружающей среды и других системных факторов.

Для отделов закупок это различие важно. При значимой оценке срока службы необходимо учитывать вместе источник светодиода, конструкцию драйвера, источник питания, архитектуру схемы, защиту окружающей среды и стратегию технического обслуживания.

Почему светодиодные светофоры более энергоэффективны?

Низкое энергопотребление становится особенно актуальным, когда светофоры работают непрерывно на многих перекрестках.

Низкая мощность и коэффициент мощности

Модуль светофора малой мощности U-образного поворота FAMA определяет потребляемую мощность зеленого разворота ≤4 Вт для версии 200 мм и ≤5 Вт для версии 300 мм. В изделии также используется независимо разработанный источник питания европейского стандарта с коэффициентом мощности до 0,98.

Коэффициент мощности является важным электрическим параметром, поскольку он описывает, насколько эффективно электрическая мощность используется нагрузкой. Более высокий коэффициент мощности может помочь уменьшить разницу между полной и активной мощностью при той же полезной электрической нагрузке, хотя фактическая экономия энергии на уровне системы зависит от всей электрической установки и условий эксплуатации.

Для проектов, включающих множество сигнальных устройств, низкое энергопотребление на уровне отдельного сигнала может стать более значимым, если рассматривать его в течение всего периода установки и эксплуатации. Поэтому покупателям полезно сравнивать фактическое энергопотребление ламп, а не принимать «низкую мощность» как неподтвержденное маркетинговое описание.

Что делает светофор со стрелкой разворота надежным?

Надежность следует оценивать как комбинацию индикации сигнала, конструкции схемы, источника питания, технологии привода, электромагнитных характеристик, экологической безопасности и ремонтопригодности.

Светофор AU Turn Arrow должен постоянно указывать заданное направление. Его светодиодная схема должна ограничивать влияние локального отказа компонента. Его водитель должен поддерживать стабильные условия эксплуатации. Его блок питания должен эффективно работать в необходимом диапазоне напряжений. А его электрическая схема должна сосуществовать с другим оборудованием на перекрестке, не создавая лишних помех.

Условия окружающей среды и электрические условия эксплуатации

Разворотный модуль малой мощности FAMA обеспечивает рабочее напряжение 85–264 В переменного тока при частоте 47–63 Гц, рабочую температуру от -40°C до +80°C, относительную влажность до 97 % относительной влажности, степень защиты IP53 и расстояние видимости ≥300 м.

Перед выбором эти спецификации все равно следует сопоставить с экологическими и монтажными требованиями конкретного проекта.

Для проектов, требующих различных конфигураций сигналов, более широкий портфель продуктов FAMA также включает светофоры со стрелками и другие продукты для транспортных средств, что позволяет системным интеграторам оценить оборудование для разворота и сигналов направления в рамках более широкого решения для светофоров.

Как электромагнитная совместимость влияет на работу светофора?

ЭМС часто упускают из виду, когда решения о закупках сосредоточены в первую очередь на оптических характеристиках.

На регулируемом перекрестке в одной и той же среде могут работать несколько электрических устройств. Таким образом, светофор должен не только выполнять свою собственную функцию, но и должным образом работать в окружающей электрической системе.

THD и электрические помехи

FAMA заявляет, что ее разворотный светофор соответствует европейским требованиям электромагнитной совместимости и имеет общие гармонические искажения ниже 10%. По описанию производителя, такая конструкция призвана уменьшить помехи электросети и другому оборудованию на пересечении и повысить общую устойчивость оборудования.

Это делает параметры THD и EMC актуальными для закупок, а не чисто лабораторными спецификациями. Для системного интегратора вопрос заключается в том, сможет ли сигнальное оборудование поддерживать надлежащие электрические характеристики при использовании вместе с другим оборудованием перекрестка.

Хорошие показатели ЭМС не заменяют правильную конструкцию системы, заземление, защиту от перенапряжения, проводку или совместимость контроллера. Вместо этого оно составляет часть общей стратегии обеспечения электрической надежности.

Как выбрать светофор с разворотом?

При выборе зеленого светофора с разворотом или светофора со стрелкой на развороте группам по закупкам следует оценить все эксплуатационные требования, а не сосредотачиваться на одной спецификации.

1. Проверьте необходимую конфигурацию сигнала.

Сначала проверьте необходимую конфигурацию сигнала и оптическую индикацию. Сигнал должен указывать на предполагаемый разворот для схемы дороги и стратегии управления дорожным движением.

2. Оценка изоляции неисправностей светодиодов

Во-вторых, изучите архитектуру схемы светодиодов. Ячеистая схема с изоляцией неисправностей может обеспечить практическое преимущество, поскольку отказ отдельного светодиода не обязательно приводит к потере оставшегося выходного сигнала светодиода.

3. Сравните потребляемую мощность и коэффициент мощности.

В-третьих, сравните фактическое энергопотребление и коэффициент мощности. Для маломощного разворотного модуля FAMA указанное потребление зеленого разворота составляет ≤4 Вт для модели 200 мм и ≤5 Вт для модели 300 мм, а коэффициент мощности источника питания может достигать 0,98.

4. Осмотр привода постоянного тока.

В-четвертых, изучите технологию драйверов. Привод постоянного тока необходим для поддержания стабильных условий работы светодиодов и поддержания заданных характеристик срока службы.

5. Ознакомьтесь со спецификациями ЭМС.

В-пятых, оцените спецификации ЭМС. Значение THD ниже 10 %, указанное FAMA для этого продукта, обеспечивает измеримый эталон электрических характеристик при проверке оборудования на сигнализированных перекрестках.

6. Рассмотрите возможность долгосрочного обслуживания

Наконец, подумайте о техническом обслуживании. Продукт с низким энергопотреблением, но с плохой отказоустойчивостью может по-прежнему требовать ненужных работ по техническому обслуживанию. И наоборот, сигнал с возможностью изоляции неисправностей, стабильным током, эффективным преобразованием энергии и соответствующими экологическими характеристиками может обеспечить большую долгосрочную эксплуатационную ценность.

Стоит ли покупать светодиодные светофоры малой мощности?

Для проектов с большим количеством сигнальных устройств или длительными периодами работы стоит рассмотреть светодиодные светофоры малой мощности, поскольку потребление энергии является одним из компонентов общих эксплуатационных расходов.

Однако низкую мощность не следует оценивать независимо. Группа закупок должна сравнить энергопотребление с требуемой оптической мощностью, электрической совместимостью, рабочей средой, ожидаемым сроком службы, отказоустойчивостью и требованиями к техническому обслуживанию.

Модуль разворота FAMA иллюстрирует этот подход, сочетая низкую номинальную мощность лампы с высоким коэффициентом мощности, приводом постоянного тока, ячеистой схемой и характеристиками ЭМС. Ценность заключается в сочетании этих функций, а не только в низкой мощности.

Как светофор может снизить долгосрочные затраты на техническое обслуживание?

На стоимость технического обслуживания влияет не только цена запасных частей.

Светофор, установленный на оживленном перекрестке, может потребовать доступа к оборудованию, управления дорожным движением, труда технических специалистов, времени на проверку, замены деталей и потенциально временного нарушения нормальной работы дорожного движения. Следовательно, конструктивные особенности, которые снижают частоту или влияние отказов, могут иметь практическую ценность, выходящую за рамки первоначальной покупной цены.

Отказоустойчивость и обслуживание

Сетчатая схема устраняет локальный отказ светодиода, изолируя неисправную точку. Привод постоянного тока предназначен для поддержания стабильного рабочего тока и увеличения срока службы лампы. Эффективный источник питания и коэффициент мощности до 0,98 обеспечивают электрическую эффективность. Характеристики ЭМС с коэффициентом нелинейных искажений ниже 10 % касаются еще одного аспекта электрической совместимости.

Ни одна из этих функций не исключает необходимости планового осмотра или технического обслуживания. Их ценность заключается в том, что они устраняют несколько потенциальных источников рисков при эксплуатации и техническом обслуживании на уровне конструкции оборудования.

FAMA — ведущее предприятие в отрасли светофоров в Китае

Для подрядчиков по светофорам и системных интеграторов оценка производителя также является частью выбора продукта. В ассортимент продукции FAMA входят автомобильные светофоры, пешеходные светофоры, велосипедные светофоры, контроллеры светофоров, таймеры обратного отсчета, встроенные светофоры, модули светофоров и сопутствующее оборудование.

Более широкий подход компании сосредоточен на интеллектуальных транспортных решениях, а не на рассмотрении сигнальной головки как изолированного компонента. Ее портфолио модулей светофоров охватывает конфигурации сигналов транспортных средств, пешеходов, стрелок и других, а ее решения по интеллектуальному управлению сигналами предназначены для приложений с сигнализированными перекрестками.

Покупатели, оценивающие зеленый светофор с разворотом для конкретного проекта, могут просмотреть портфель продуктов FAMA вместе со ссылками на проекты, чтобы понять спектр оборудования и приложений для светофоров, поддерживаемых компанией.

Заключение

Выбор надежного зеленого светофора с разворотом — это, в конечном счете, инженерное решение, а не простое сравнение яркости светодиодов.

Для подрядчиков по светофорам, подрядчиков дорожных проектов, системных интеграторов и групп технического обслуживания более полезными критериями оценки являются те, которые влияют на работу с течением времени: четкость и последовательность индикации разворота, изоляция неисправностей светодиодами, потребляемая мощность лампы, коэффициент мощности, привод постоянного тока, срок службы светодиодов, характеристики ЭМС, экологические характеристики и требования к техническому обслуживанию.

Модуль светофора U-Turn с низким энергопотреблением FAMA сочетает в себе трехблочную конфигурацию со световой панелью, оптической линзой, источником питания и колбой лампы, а его ячеистая схема, привод постоянного тока, коэффициент мощности до 0,98 и коэффициент нелинейных искажений ниже 10% решают различные аспекты долговременной работы сигнала.

Поэтому для перекрестка с регулируемым движением лучший сигнал разворота — это не обязательно тот, у которого больше всего светодиодов или самые сильные маркетинговые заявления. Это тот, чьи оптические, электрические, схемные, экологические и эксплуатационные характеристики соответствуют фактическим требованиям проекта.
