Как выбрать надежный велосипедный светофор малой мощности для перекрестков

На пересечении велосипедной полосы светофор должен не только отображать красный, желтый или зеленый индикатор. Он должен поддерживать распознаваемый сигнал в течение длительных периодов работы, согласованно работать с системой контроля перекрестков и избегать создания ненужных работ по техническому обслуживанию для инженерной группы.

Для подрядчиков проектов и интеграторов систем светофоров внутренняя конструкция велосипедного светофора так же важна, как и его внешний вид. Отказ светодиода, нестабильный ток возбуждения, неэффективное преобразование энергии и электромагнитные помехи могут повлиять на долгосрочную работу.

Поэтому надежный маломощный велосипедный светофор необходимо рассматривать как электрическую и оптическую систему, а не просто как светодиодный сигнал. Линейка велосипедных светофоров FAMA предназначена для выделенных перекрестков с велосипедными полосами, а архитектура ее продукта объединяет в себе панель лампы, рассеиватель, источник питания и чашу лампы в трехблочном узле.

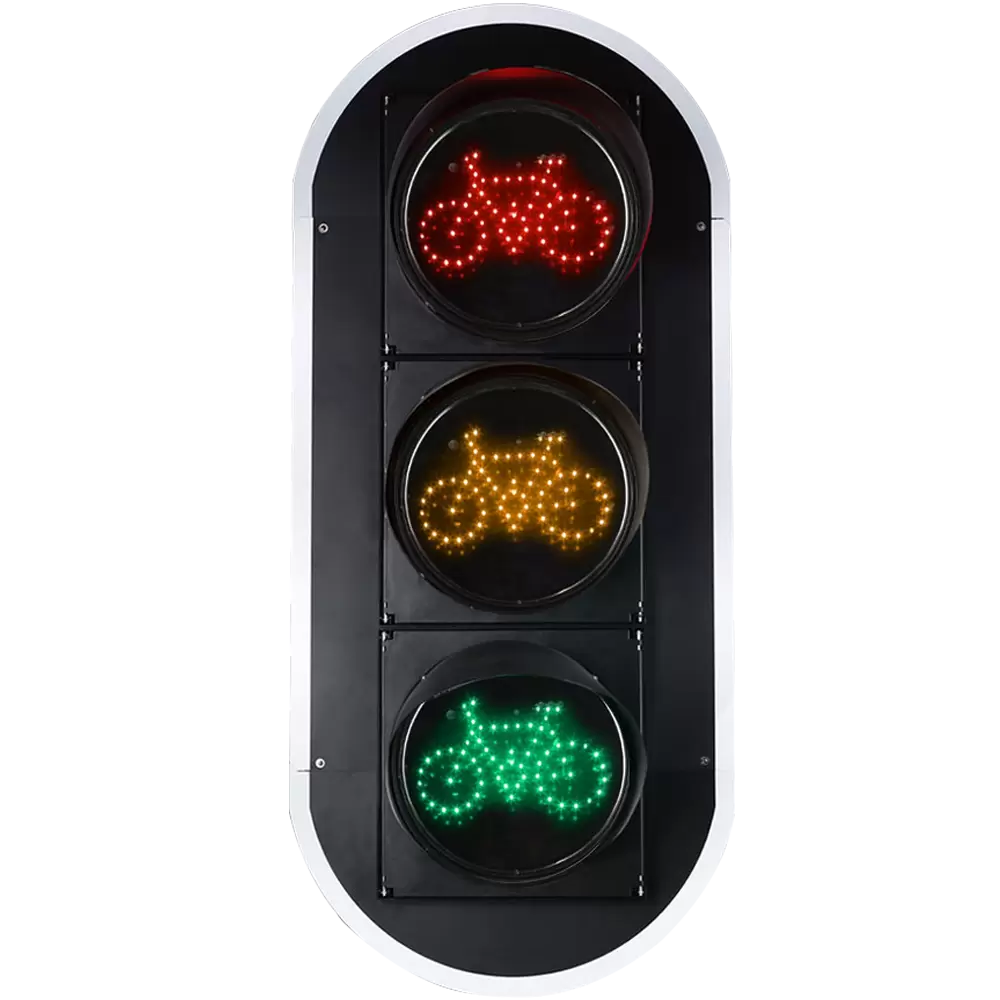

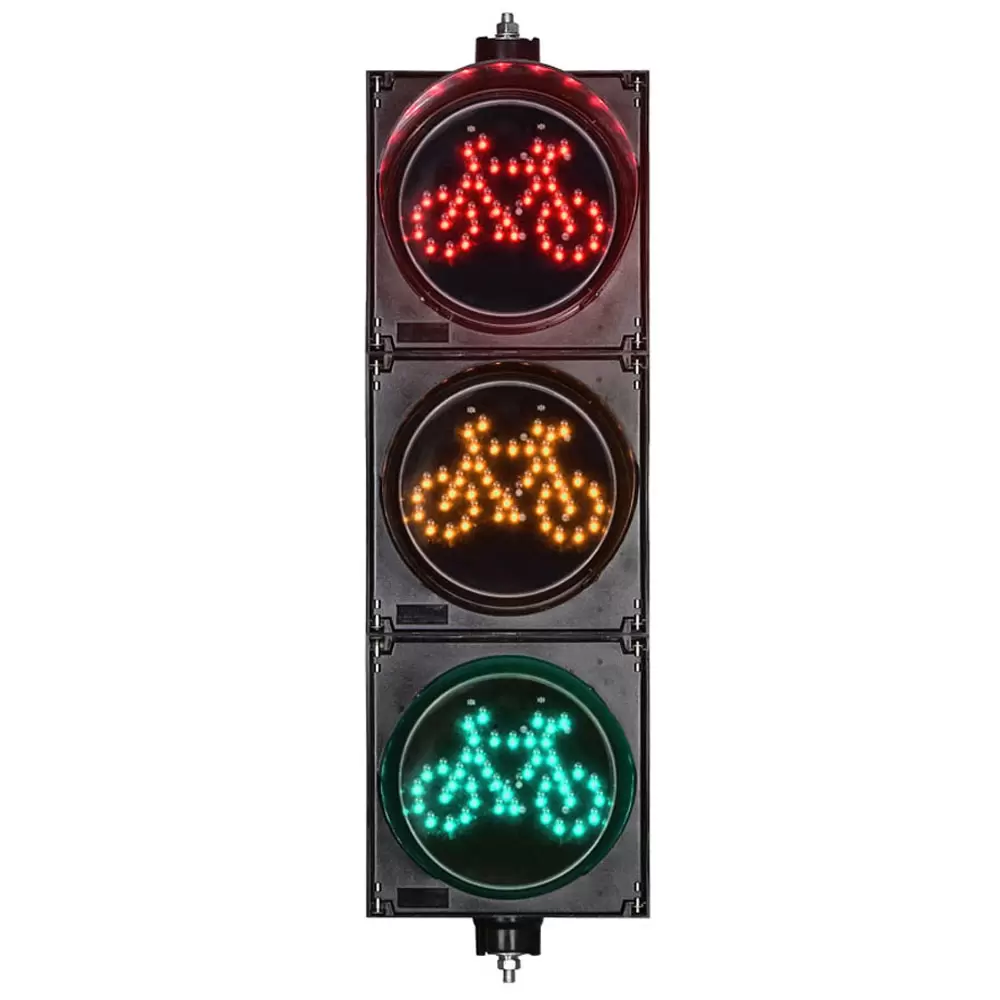

Велосипедный светофор малой мощности: конструкция и надежность

Что такое велосипедный светофор?

Велосипедный светофор — это специальный сигнал светофора, предназначенный для управления движением велосипедов на перекрестках и в других местах, где для велосипедов требуется отдельная фаза сигнала. В отличие от общего сигнала транспортного средства, его индикация предназначена специально для велосипедистов и может использовать символы велосипеда с красной, желтой и зеленой индикацией.

FAMA описывает свои велосипедные светофоры как решения для велосипедных дорожек, перекрестков и коридоров общего пользования. Ассортимент продукции также предназначен для работы с контроллерами светофоров и централизованными системами управления дорожным движением.

Для инженера-дорожника ключевым моментом является то, что велосипедный светофор является частью системы управления перекрестком. Лампа обеспечивает визуальную индикацию, а контроллер определяет момент изменения индикации. Поэтому сигнальная головка должна обеспечивать стабильное и последовательное отображение на протяжении всего рабочего цикла.

Как работает велосипедный светофор?

Велосипедный светофор малой мощности состоит из трех частей. Его сердечник лампы состоит из платы лампы, линзы, источника питания и чаши лампы, которые вместе создают и контролируют видимый велосипедный сигнал. Он предназначен специально для регулирования светофоров на перекрестках, отведенных для велосипедных дорожек.

Плата лампы содержит светодиодные источники света и схему управления. Линза является частью оптической системы, которая управляет тем, как излучаемый свет представляется наблюдателю. Источник питания обеспечивает электрическое преобразование и условия управления, необходимые светодиодной системе, а корпус лампы является частью конструкции корпуса сигнала.

Эта архитектура имеет значение, поскольку надежность сигнала определяется не только светодиодом. Электрический привод, схема схемы, оптические компоненты и корпус должны работать вместе.

Для велосипедного светофора малой мощности, внесенного в список FAMA, доступны конфигурации со светоизлучающими поверхностями 200 мм и 300 мм с рабочим входом переменного тока 85–264 В / 47–63 Гц. Указанная потребляемая мощность велосипедного сигнала красного, желтого и зеленого цветов составляет до 5 Вт для версии 200 мм и до 8 Вт для версии 300 мм.

Почему важно проектировать ячеистую схему?

Одной из наиболее важных характеристик надежности является конструкция Mesh-схемы, используемой на световой плате.

В традиционной схеме светодиодов отказ локального компонента потенциально может повлиять на большую часть схемы в зависимости от способа подключения светодиодов. Для светофора, работающего на перекрестке, это нежелательно, поскольку частичный отказ может изменить внешний вид сигнала и создать дополнительные работы по техническому обслуживанию.

В велосипедном светофоре с низким энергопотреблением используется ячеистая схема, предназначенная для автоматической изоляции точки неисправности в случае выхода из строя отдельной светодиодной лампы. Остальные шарики светодиодной лампы могут продолжать работать, помогая поддерживать общий эффект дисплея.

Это особенно актуально для бригад технического обслуживания.

Что происходит, когда в велосипедном светофоре выходит из строя светодиод?

При использовании ячеистой схемы выход из строя отдельного светодиода не обязательно означает, что весь видимый сигнал перестает функционировать. Неисправная точка изолируется, а остальные светодиодные бусины продолжают работать.

Это не означает, что вышедший из строя светодиод можно игнорировать до бесконечности. Это означает, что архитектура схемы обеспечивает определенную степень отказоустойчивости, которая может помочь сохранить отображение сигнала до тех пор, пока не будет запланировано техническое обслуживание.

Для постоянно действующих перекрестков это различие важно. Обслуживающий персонал может оценить неисправное устройство, а не автоматически рассматривать каждую неисправность отдельного светодиода как полное отключение сигнала.

Как привод постоянного тока влияет на срок службы?

Производительность светодиодов во многом зависит от стабильных электрических условий эксплуатации. Чрезмерный или нестабильный ток может увеличить электрическую и тепловую нагрузку, а непостоянный ток может повлиять на светоотдачу и производительность компонентов.

В велосипедном светофоре малой мощности используется технология привода постоянного тока для поддержания стабильного рабочего тока. Согласно информации о продукте FAMA, эта конструкция предназначена для продления срока службы лампы и снижения затрат на последующее техническое обслуживание.

В спецификациях продукта указан срок службы светодиодов ≥100 000 часов как для конфигурации 200 мм, так и для конфигурации 300 мм. Это указанный срок службы светодиодов, а не гарантия того, что весь установленный светофор будет работать именно в течение этого периода без какого-либо обслуживания. Фактический срок службы в полевых условиях также может зависеть от электрических условий, температуры, монтажа, воздействия окружающей среды и других системных факторов.

Это различие важно при сравнении продуктов. В спецификации закупок не следует рассматривать срок службы светодиодов изолированно. Также необходимо учитывать метод привода и общую электрическую конструкцию.

Работа светофора красного велосипеда на перекрестках

Почему велосипедные светофоры важны на перекрестках?

На оживленном перекрестке велосипеды могут пересекать полосы движения транспортных средств, пешеходов, повороты или другие велосипедные потоки. Специальный велосипедный сигнал предоставляет велосипедистам отдельные визуальные инструкции вместо того, чтобы требовать от них интерпретации сигнала транспортного средства, который может не соответствовать непосредственно их движению.

Ассортимент велосипедных светофоров FAMA предназначен для городских велосипедных дорожек, перекрестков и коридоров общего пользования, где специальный контроль сигналов может помочь организовать движение велосипедов вместе с другими участниками дорожного движения.

Таким образом, красный велосипедный светофор выполняет особую эксплуатационную роль: он четко указывает велосипедистам на остановку во время соответствующей фазы сигнала.

Эффективность этой индикации зависит не только от самого красного цвета, но и от постоянства светодиодного дисплея, оптической конструкции, электрической стабильности и интеграции с контроллером перекрестка.

Почему важны светофоры малой мощности?

Низкое энергопотребление становится более актуальным, когда светофоры работают в течение длительного времени и располагаются на нескольких перекрестках.

В велосипедном светофоре малой мощности используется независимо разработанный источник питания европейского стандарта с заявленным коэффициентом мощности до 0,98. В документации к продукту этот источник питания описан как обладающий высокой эффективностью преобразования энергии и предназначенный для снижения энергопотребления.

Заявленная потребляемая мощность лампы составляет:

Эти цифры представляют собой характеристики мощности лампы на уровне продукта. Фактическое энергопотребление системы будет зависеть от рабочего цикла, количества сигнальных единиц, конфигурации контроллера и частоты активности каждого индикатора.

Для крупномасштабных проектов это различие имеет значение. Сигнал малой мощности не просто снижает потребление одной лампы; при умножении на множество сигнальных головок и длительные периоды эксплуатации электрические характеристики становятся значимой частью планирования жизненного цикла.

Почему коэффициент мощности важен для светодиодных светофоров?

Коэффициент мощности описывает, насколько эффективно используется электроэнергия от источника переменного тока с точки зрения электрической системы. Более высокий коэффициент мощности обычно означает, что оборудование потребляет ток более эффективно по сравнению с реальной потребляемой мощностью.

Для этого велосипедного светофора малой мощности указанный коэффициент мощности составляет до 0,98.

При проектировании светофоров коэффициент мощности следует учитывать наряду с фактическим энергопотреблением, а не рассматривать как отдельный процент энергосбережения. Группа закупок должна просмотреть полную электрическую спецификацию, включая входное напряжение, частоту, фактическую потребляемую мощность, коэффициент мощности и характеристики гармоник.

Как характеристики ЭМС влияют на надежность велосипедного светофора?

Перекрестки светофоров представляют собой электрически сложную среду. Велосипедные сигналы могут работать вместе со светофорами транспортных средств, пешеходными сигналами, контроллерами, оборудованием обнаружения, оборудованием связи и другими электрическими устройствами.

По этой причине электромагнитная совместимость (ЭМС) – это не просто термин сертификации. Это связано с тем, может ли оборудование работать, не создавая неприемлемых помех или не подвергаясь чрезмерному влиянию электромагнитных помех.

Велосипедный светофор с низким энергопотреблением соответствует европейским стандартам электромагнитной совместимости с общим коэффициентом гармонических искажений (THD) ниже 10%. FAMA заявляет, что такая конструкция помогает уменьшить помехи в электросети и другому оборудованию на перекрестке.

Более низкое значение THD может иметь отношение к качеству тока, потребляемого электронным оборудованием, но группам по закупкам все равно следует оценивать характеристики ЭМС на соответствие конкретным стандартам и требованиям одобрения юрисдикции проекта.

Поэтому для системного интегратора практический вопрос заключается не просто в том, достаточно ли ярок велосипедный сигнал. Вопрос в том, может ли сигнал предсказуемо работать как один компонент в более крупной электрической среде и среде управления дорожным движением.

Как выбрать велосипедный светофор малой мощности для проекта

Что мне следует искать в красном велосипедном светофоре?

Красный сигнал велосипеда следует оценивать в соответствии с фактическими требованиями перекрестка, а не только по цвету.

Для отделов закупок и проектирования заслуживают внимания следующие факторы:

1. Индикация сигнала и оптическая конструкция.

Сигнал должен обеспечивать четкую индикацию, специфичную для велосипеда, соответствующую схеме дороги и условиям видимости. В линейке велосипедных светофоров FAMA используются символы велосипеда и предлагаются различные конфигурации для специального управления велосипедным движением.

2. Потребляемая мощность

Проверьте фактическую мощность лампы, а не полагайтесь только на такие термины, как «энергоэффективность». В велосипедном светофоре малой мощности указано ≤5 Вт для каждого красного, желтого и зеленого индикатора в конфигурации 200 мм и ≤8 Вт для конфигурации 300 мм.

3. Коэффициент мощности

Для источника питания европейского стандарта указан коэффициент мощности до 0,98. Это следует оценивать вместе с реальной потребляемой мощностью и другими электрическими характеристиками.

4. Изолирование неисправностей светодиодов

Схема Mesh особенно актуальна, когда доступ для обслуживания затруднен. Если один светодиод выходит из строя, автоматическая изоляция места неисправности позволяет остальным светодиодным бусинам продолжать работать.

5. Привод постоянного тока

Стабильная подача тока помогает поддерживать стабильные условия эксплуатации светодиодов и является частью подхода продукта к продлению срока службы лампы и снижению требований к техническому обслуживанию.

6. Характеристики THD и ЭМС.

При пересечении нескольких электронных устройств гармонические искажения и электромагнитная совместимость должны быть включены в техническую оценку, а не рассматриваться как второстепенные характеристики.

7. Ожидаемый срок службы

Указанный срок службы светодиодов, составляющий ≥100 000 часов, является полезным ориентиром для сравнения, но группам по закупкам следует отличать срок службы светодиодных компонентов от гарантированного срока службы системы.

Стоит ли использовать велосипедные светофоры малой мощности?

Ответ зависит от условий эксплуатации проекта и целей закупок.

Для одной небольшой установки разница в мощности ламп может не быть самым большим фактором общей стоимости проекта. Однако при развертывании с несколькими перекрестками потребление электроэнергии, надежность компонентов, отказоустойчивость и требования к техническому обслуживанию становятся более важными, поскольку одни и те же характеристики повторяются на нескольких сигнальных головках.

Конструкция с низким энергопотреблением становится более ценной, когда она сочетается с надежным регулированием тока, соответствующим преобразованием мощности, изоляцией неисправностей и характеристиками ЭМС. Если рассматривать только энергопотребление, можно упустить более широкую картину жизненного цикла.

Например, сигнал с низкой номинальной мощностью, но с плохой отказоустойчивостью, все равно может потребовать значительных работ по техническому обслуживанию. И наоборот, конструкция, которая сочетает в себе низкое энергопотребление с изоляцией неисправностей Mesh и приводом постоянного тока, учитывает как эксплуатационные расходы, так и вопросы технического обслуживания.

Как светодиодные велосипедные светофоры могут снизить затраты на техническое обслуживание?

Экономия на обслуживании достигается не только за счет одной спецификации.

Они могут быть результатом совместной работы нескольких конструктивных характеристик:

• Конструкция сетчатой ​​схемы ограничивает эффект отказа отдельного светодиода.

• Привод постоянного тока обеспечивает стабильный рабочий ток и обеспечивает более длительный срок службы светодиодов.

• Эффективная конструкция источника питания помогает контролировать рабочее энергопотребление.

• Характеристики ЭМС помогают снизить риск воздействия электрических помех на оборудование на перекрестке.

• Указанный длительный срок службы светодиодов может снизить ожидаемую частоту замены светодиодов.

Важным моментом для группы технического обслуживания является то, что эти функции касаются различных отказов или механизмов работы. Изолирование неисправностей в основном связано с непрерывностью отображения после отказа локального светодиода. Привод постоянного тока обеспечивает стабильную работу светодиодов. ЭМС и КНИ связаны с электрической совместимостью и стабильностью системы. Энергоэффективность направлена ​​на постоянное потребление энергии.

Это делает комбинацию более значимой, чем любое отдельное маркетинговое заявление.

FAMA — ведущее предприятие в отрасли светофоров в Китае

Для подрядчиков по светофорам и системных интеграторов выбор сигнальной головки — это лишь часть проекта перекрестка. Также необходимо учитывать совместимость с более широкой системой управления дорожным движением, требования проекта, условия установки и долгосрочную стратегию обслуживания.

Yangzhou FAMA Intelligent Equipment Co., Ltd. позиционирует себя как поставщик комплексных интеллектуальных транспортных решений, чьи области продуктов и решений охватывают интеллектуальное управление сигналами, интеллектуальную безопасность дорожного движения и другое интеллектуальное транспортное оборудование.

В ее портфолио светофоров входят контроллеры светофоров, автомобильные светофоры, пешеходные светофоры, велосипедные светофоры, таймеры обратного отсчета, встроенные светофоры и светофорные модули.

Для проектов, требующих большего, чем автономный сигнальный блок, портфель проектов FAMA охватывает несколько регионов, включая Африку, Азию, Европу, Ближний Восток, Северную Америку, Южную Америку, а также внутренние проекты. На странице проекта в настоящее время перечислены проекты светофоров в таких странах, как Чили, Перу, Бразилия, Аргентина, Колумбия, Парагвай, Эквадор, Уругвай и Гватемала.

Этот проектно-ориентированный подход актуален для подрядчиков и системных интеграторов, которые оценивают поставщика для более широкого внедрения, а не для разовой покупки продукта.

Изучите дорожные проекты FAMA

Посмотреть продукцию FAMA для велосипедных светофоров

Заключительные соображения по проектам пересечения велосипедных дорожек

Выбор надежного велосипедного светофора малой мощности не должен сводиться к поиску самой низкой мощности или наиболее заметного красного индикатора.

Для профессионального проекта светофора более полезна оценка того, сочетает ли продукт соответствующую индикацию сигнала, специфичную для велосипеда, с надежной электрической и схемной архитектурой.

Велосипедный светофор малой мощности FAMA объединяет трехблочную структуру, изоляцию неисправностей сетчатой ​​цепи, источник питания европейского стандарта, коэффициент мощности до 0,98, привод с постоянным током и коэффициент нелинейных искажений ниже 10%. Перечисленные конфигурации 200 мм и 300 мм также дают четкие ориентиры для энергопотребления, рабочего напряжения, условий окружающей среды, степени защиты и срока службы светодиодов.

Для подрядчиков, системных интеграторов, групп государственных закупок и инженеров по техническому обслуживанию эти спецификации предоставляют более практическую основу для сравнения продуктов. В конечном итоге правильным выбором будет тот, который соответствует требованиям к сигналу на перекрестке, сохраняя при этом стабильную работу, управляемое энергопотребление, отказоустойчивость и предсказуемое долгосрочное обслуживание.

Когда проекту требуется решение для велосипедного сигнала, которое должно работать как часть более широкой системы управления дорожным движением, поэтому оценку следует начинать с комплексных инженерных требований, а не просто с внешнего вида красного велосипедного сигнала.
