Как светофор с обратным отсчетом типа сегмента улучшает совместимость системы, электрическую защиту и эффективность обслуживания

Введение

Для покупателей светофорного оборудования отображение обратного отсчета полезно только тогда, когда его время соответствует фактической фазе сигнала и устройство надежно работает в рамках существующей системы управления. На практике оборудование для обратного отсчета трафика может представлять собой несколько проблем: различия между контроллерами светофоров могут усложнить интеграцию, электрические помехи могут повлиять на обнаружение сигнала, скачки напряжения и молнии могут повредить электронные компоненты, а ввод в эксплуатацию вручную может увеличить время установки и затраты на техническое обслуживание.

Эти проблемы особенно актуальны для муниципальных департаментов дорожного движения, подрядчиков по дорожному строительству и интеграторов интеллектуальных транспортных систем, работающих на нескольких перекрестках. Замена устройства обратного отсчета без проверки его интерфейса управления может привести к дополнительным работам по вводу в эксплуатацию, а выбор оборудования, основанный только на внешнем виде дисплея, может привести к упущению важных требований к электричеству и техническому обслуживанию.

Светофор обратного отсчета типа сегмента решает эти проблемы посредством интегрированной структуры дисплея, адаптивного обнаружения обратного отсчета, нескольких режимов работы и защитных схем. Для покупателей, оценивающих светофор с таймером обратного отсчета, понимание того, как эти функции работают вместе, важно для определения того, подходит ли продукт для нового перекрестка, существующей системы управления дорожным движением или проекта модернизации дороги.

Светофор обратного отсчета сегментов коробчатого типа FAMA объединяет сегменты дисплея, плату управления, источник питания и шкаф в одном блоке . Его конструкция ориентирована на совместимость системы, адаптивное обнаружение, защиту от перенапряжения и удаленную настройку параметров.

1. Как технология обратного отсчета сегментного типа обеспечивает надежную работу

Интегрированная структура и сегментированный цифровой дисплей

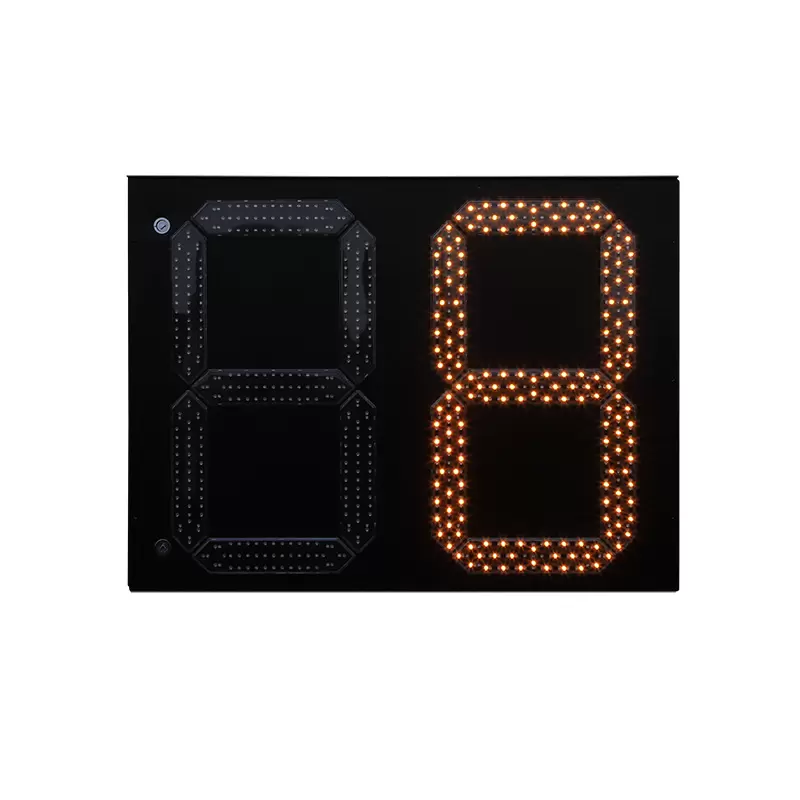

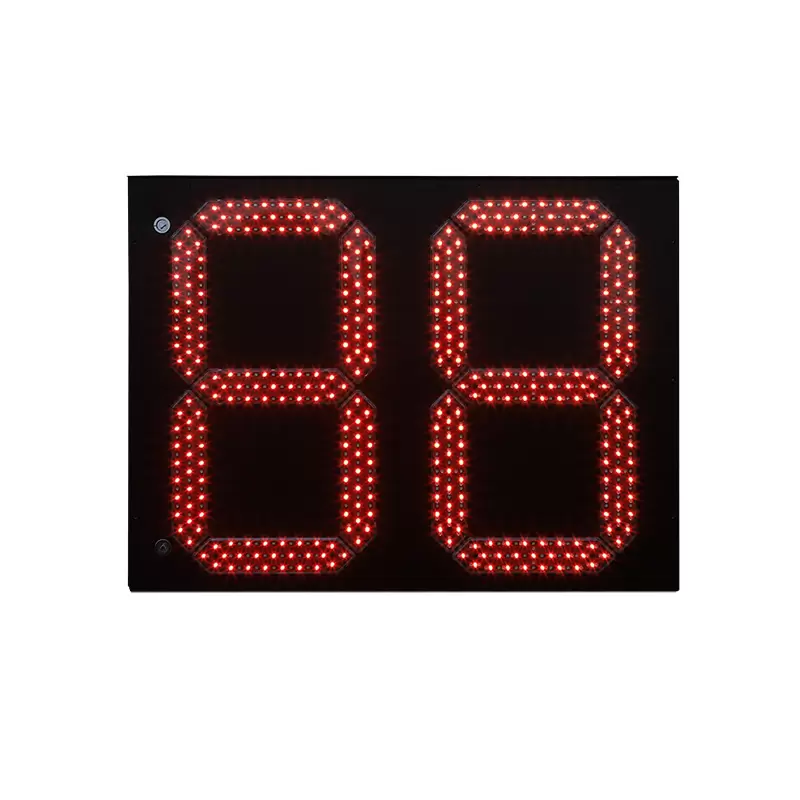

Светофор обратного отсчета сегментного типа формирует числовые символы с помощью индивидуально управляемых сегментов дисплея. Вместо того, чтобы полагаться на экран общего назначения, эта структура разработана специально для предоставления участникам дорожного движения числовой информации обратного отсчета.

Дисплей — это только одна часть системы. Продукт коробчатого типа FAMA объединяет четыре основных компонента:

• Сегменты дисплея: отображают оставшееся время, связанное с соответствующей фазой сигнала светофора.

• Плата управления: обрабатывает информацию об обнаруженном сигнале и управляет работой дисплея обратного отсчета.

• Источник питания: Обеспечивает электропитание устройства.

• Шкаф: содержит внутренние компоненты в едином узле.

Эта конфигурация обеспечивает единый установочный блок для перекрестков, управляемых светофорами. Для подрядчиков интеграция может упростить обращение с оборудованием и сократить количество отдельных узлов, которые необходимо установить и проверить.

Однако интегрированная структура не исключает необходимости проверки монтажных размеров, кабельных соединений, интерфейсов контроллера и требований к установке в зависимости от места установки. Эти детали должны быть подтверждены до закупки.

Адаптивное обнаружение изменения электрических условий

Синхронизация обратного отсчета зависит от того, правильно ли устройство распознает сигнальную информацию, предоставляемую системой управления дорожным движением. Если входной сигнал неверно истолкован, отображаемое оставшееся время может не соответствовать предполагаемой фазе сигнала.

Светофор обратного отсчета сегментного типа FAMA включает в себя запатентованную схему обнаружения обратного отсчета с возможностями адаптивного обнаружения. Согласно предоставленной информации о продукте, схема может автоматически согласовывать уровни входного напряжения, динамически регулировать пороги обнаружения и фильтровать внешние электрические помехи.

Эти функции удовлетворяют трем взаимосвязанным инженерным требованиям.

Во-первых, автоматическое согласование напряжения позволяет схеме обнаружения адаптироваться к поддерживаемым уровням входного напряжения вместо того, чтобы полностью зависеть от одной фиксированной настройки обнаружения. Это может упростить развертывание в различных электрических средах при условии, что входные условия остаются в пределах поддерживаемого диапазона продукта.

Во-вторых, динамическая регулировка порога помогает схеме отличать предполагаемые изменения сигнала от электрических изменений, которые в противном случае могли бы затруднить распознавание сигнала. Это актуально, когда электрические характеристики выхода контроллера или окружающей среды установки различаются.

В-третьих, фильтрация электрических помех помогает предотвратить интерпретацию нежелательных помех как действительные изменения сигнала. Улучшая распознавание сигнала, схема обнаружения обеспечивает более последовательный обратный отсчет.

Эти механизмы предназначены для улучшения синхронизации и уменьшения необходимости повторной ручной настройки. Тем не менее, адаптивное обнаружение не следует рассматривать как доказательство определенной устойчивости к ошибкам синхронизации. Покупателям следует запросить данные проверки у производителя, если в проекте предусмотрена измеримая точность синхронизации.

Двойная защита от перенапряжения для наружной установки

Оборудование светофоров подвергается воздействию внешних электрических условий, включая скачки напряжения, вызванные молнией, и переходные перенапряжения. Эти события могут привести к повреждению электронных схем или нарушению работы оборудования.

В информации о продукте FAMA указана защита от перенапряжения как на входе питания, так и на интерфейсах связи. Защита этих двух точек входа помогает снизить риск того, что скачок напряжения, проходящий через любой путь, повредит чувствительную электронику.

Для муниципальных бригад по техническому обслуживанию потенциальная выгода очевидна: меньшее количество отказов, связанных с скачками напряжения, может означать меньшее количество посещений для замены, меньшее время простоя оборудования и меньший расход запасных частей.

Производитель заявляет, что такая конструкция позволяет снизить затраты на обслуживание более чем на 50%. Эту цифру следует понимать как заявление о продукте, а не как гарантированный результат для каждой установки. Фактическая экономия зависит от таких факторов, как воздействие перенапряжения на объекте, существующие меры защиты, история отказов оборудования, затраты на рабочую силу и методы технического обслуживания. Покупателям следует запросить подтверждающие результаты испытаний или данные проекта, прежде чем использовать этот процент в экономическом обосновании закупок.

Защита от перенапряжения также не заменяет соответствующее заземление, защиту шкафа или меры электрозащиты на уровне объекта. Вся установка должна оцениваться как система.

2. Таймер обратного отсчета, совместимость со светофорами и системная интеграция.

Как работает светофор с таймером обратного отсчета?

Светофор с таймером обратного отсчета получает или обнаруживает информацию, связанную с состоянием сигнала светофора, и переводит ее в числовой дисплей. Его рабочая логика должна идентифицировать соответствующую фазу и обновлять дисплей в соответствии с применимой информацией о времени.

Практический процесс можно понимать как:

Контроллер светофора → Обнаружение информации о сигнале → Логика управления обратным отсчетом → Цифровой дисплей

Фактический интерфейс зависит от архитектуры контроллера и поддерживаемого режима работы устройства обратного отсчета. По этой причине недостаточно выбрать устройство с подходящим дисплеем. Команда инженеров также должна подтвердить, как блок обратного отсчета получает информацию о времени и реагирует на изменения сигнала.

Совместим ли сегментный светофор обратного отсчета с существующими контроллерами?

FAMA заявляет, что ее коробчатый продукт поддерживает три адаптивных режима работы и совместим с более чем 99% основных отечественных и международных систем управления светофорами. Это заявления производителя о совместимости, а не свидетельство того, что каждый контроллер можно подключить без проверки.

Для существующего перекрестка покупатели должны подтвердить следующее перед заказом:

• Производитель и модель контроллера светофора.

• Способ вывода сигнала и электрические характеристики.

• Интерфейс и протокол связи, если применимо.

• Режим работы, требуемый контроллером.

• Условия входной мощности и расположение проводки.

• Любые требования к синхронизации и отказоустойчивости, специфичные для проекта.

Эта оценка особенно важна для проектов реконструкции дорог, где замена всей системы управления может оказаться ненужной или выйти за рамки бюджета проекта.

Три адаптивных режима работы могут обеспечить гибкость поддерживаемых схем управления. Однако соответствующий режим должен быть выбран в соответствии с фактическим контроллером и интерфейсом. Группам по закупкам следует запросить у FAMA подтверждение совместимости для конкретной модели контроллера, а не полагаться только на общий процент.

Удаленная настройка через систему управления на базе ПК.

Светофор обратного отсчета коробчатого типа FAMA поддерживает удаленную настройку параметров через систему управления верхнего уровня на базе ПК. Производитель заявляет, что параметры системы можно настроить онлайн без замены оборудования.

Эта возможность полезна, когда установка требует внесения изменений в конфигурацию после первоначального ввода в эксплуатацию. Например, подрядчику может потребоваться настроить поддерживаемые параметры в соответствии с механизмом управления, специфичным для проекта, или группе технического обслуживания может потребоваться просмотреть конфигурацию во время устранения неполадок.

Удаленная настройка может снизить необходимость повторного физического доступа к оборудованию при условии наличия необходимого подключения, программного обеспечения, разрешений и канала связи. Это также может помочь стандартизировать процедуры настройки на нескольких перекрестках.

Покупатели должны уточнить, какие параметры можно регулировать удаленно, требуют ли изменения конфигурации вывода перекрестка из эксплуатации, а также какие средства контроля доступа и процедуры резервного копирования доступны. Дистанционная регулировка не означает, что любую проблему с оборудованием или электричеством можно решить без посещения объекта.

3. Выбор правильного светофора обратного отсчета для дорожных проектов

Наиболее подходящий светофор с таймером обратного отсчета зависит от дорожных условий, интерфейса контроллера, требований к дисплею и долгосрочного плана обслуживания. Структурированная оценка помогает группам по закупкам избежать выбора оборудования на основе одной-единственной спецификации.

Размер дисплея и диапазон обратного отсчета

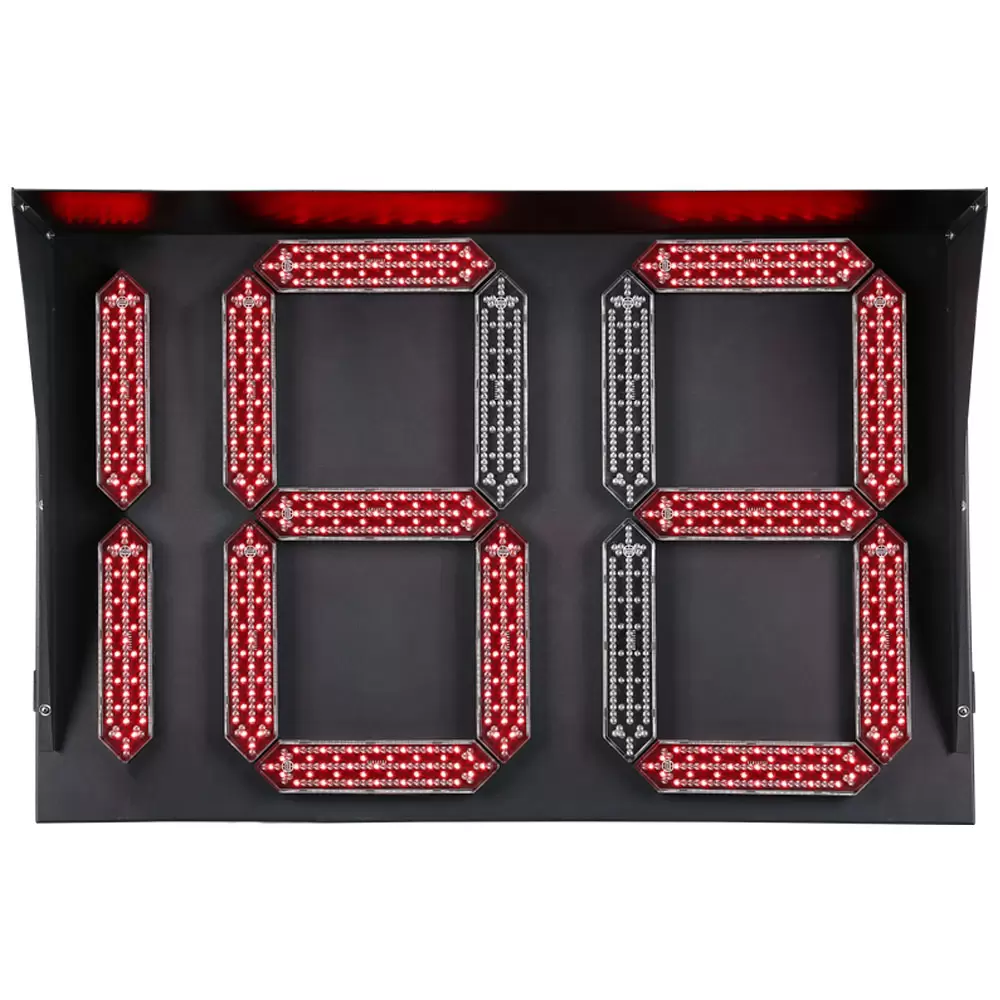

FAMA перечисляет четыре конфигурации светоизлучающей поверхности для своего устройства обратного отсчета сегментов коробчатого типа. Опубликованные варианты варьируются от 600×400 мм до 1200×600 мм, с соответствующим диапазоном отображения от 0–9 секунд до 0–999 секунд. Конкретную модель необходимо выбирать в соответствии с требуемым диапазоном обратного отсчета проекта и условиями установки.

Дисплей большего размера может быть уместен там, где этого требует геометрия дороги или расстояние обзора, но сами по себе физические размеры не определяют видимость. Покупатели должны учитывать положение установки, направление подхода, окружающее освещение, угол обзора и потребности водителей или пешеходов.

Требуемый диапазон обратного отсчета также должен быть проверен на соответствие стратегии управления сигналом. Дисплей, предлагающий более широкий числовой диапазон, автоматически не становится лучшим, если этого не требуют контроллер и проект.

Электрические и экологические требования

Перед размещением заказа подтвердите рабочий источник питания, электрический интерфейс, условия окружающей среды, требования к защите корпуса и способ установки.

FAMA публикует технические характеристики своей коробчатой ​​продукции для конкретных моделей, включая энергопотребление, рабочую температуру, степень защиты и другие электрические и оптические параметры. Эти характеристики следует сверять с выбранной моделью, а не предполагать, что они идентичны во всех конфигурациях.

На участках с частыми электрическими помехами оцените как внутреннюю защиту от перенапряжения блока обратного отсчета, так и более широкие меры электрической защиты перекрестка. Для проектов с высокими требованиями к синхронизации запросите доказательства, демонстрирующие производительность при предполагаемом контроллере и входных условиях.

Общая стоимость закупок и обслуживания

Первоначальная закупочная цена составляет лишь часть стоимости развертывания оборудования обратного отсчета трафика. Проектные группы также должны учитывать трудозатраты по установке, интеграции контроллеров, вводу в эксплуатацию, запасным частям, устранению неполадок и будущему техническому обслуживанию.

Адаптивное обнаружение и гибкие режимы работы могут сократить объем работы по настройке, если оборудование соответствует существующей системе управления. Дистанционная настройка параметров может сократить количество посещений объекта, а двойная защита от перенапряжения предназначена для уменьшения ущерба от скачков напряжения.

Эти выгоды следует оценивать по сравнению с реальным проектом. Для нового перекрестка планирование интеграции и первоначальный ввод в эксплуатацию могут стать основными факторами затрат. Для существующей дорожной сети совместимость с установленными контроллерами и стоимость обслуживания нескольких типов оборудования могут иметь большее значение.

Таким образом, полезный процесс закупок сравнивает первоначальную стоимость оборудования с ожидаемой рабочей нагрузкой по установке, требованиями к интеграции, механизмами поддержки и документально подтвержденными эксплуатационными характеристиками в течение предполагаемого периода обслуживания.

4. Распространенные вопросы покупателей дорожного оборудования

Что такое светофор обратного отсчета типа сегмента?

Это устройство обратного отсчета сигналов светофора, которое отображает числовую информацию с помощью светодиодных сегментов. Коробчатая версия FAMA объединяет сегменты дисплея, плату управления, блок питания и шкаф в один блок для регулируемых светофорами перекрестков.

Как выбрать подходящий светофор с таймером обратного отсчета?

Начните с подтверждения модели контроллера, сигнального интерфейса, требуемого диапазона обратного отсчета, размеров дисплея, условий входной мощности, требований к окружающей среде, защиты от перенапряжений и условий технического обслуживания. Прежде чем завершить покупку, попросите поставщика проверить совместимость с конкретной системой управления.

Какую роль играет защита от перенапряжения в уличном транспортном оборудовании?

Защита от перенапряжения на входе питания и интерфейсах связи помогает снизить риск повреждения электроники из-за переходных перенапряжений. Его эффективность зависит от конструкции защиты, качества монтажа, заземления и электрических условий объекта.

Может ли удаленная настройка снизить затраты на установку и обслуживание?

Это позволяет сократить объем работ по ручной настройке и избежать определенных посещений объекта, поскольку поддерживаемые параметры можно изменить с помощью системы управления на базе ПК. Фактическая выгода зависит от доступных функций конфигурации, доступа к системе и характера задачи обслуживания.

5. Подход FAMA к интеллектуальному оборудованию для светофоров

Компания Yangzhou FAMA Intelligent Equipment Co., Ltd. предоставляет комплексные решения для интеллектуального транспорта, в сферу деятельности которой входят интеллектуальное управление сигналами, интеллектуальная безопасность дорожного движения и многофункциональные интеллектуальные столбы 5G. Заявленная миссия — сделать путешествия более безопасными и разумными.

FAMA - ведущее предприятие в отрасли светофоров в Китае

Для покупателей дорожного оборудования практическая ценность производителя заключается в его способности подобрать оборудование в соответствии с требованиями проекта, предоставить надежную техническую документацию и поддерживать интеграцию на всех этапах развертывания и обслуживания.

Ассортимент продукции FAMA обеспечивает отправную точку для анализа оборудования светофоров, а портфель проектов может помочь покупателям изучить более широкий опыт его применения.

При оценке светофора обратного отсчета типа сегмента отделы закупок должны сосредоточиться на всей операционной цепочке: обнаружении сигналов, синхронизации, совместимости контроллеров, электрической защите, настройке и обслуживании. Светофор с таймером обратного отсчета является подходящим выбором, когда его документированные возможности соответствуют фактическим требованиям перекрестка, а не просто потому, что он требует широкой совместимости или прогнозируемой экономии на обслуживании.

Перед заказом предоставьте поставщику модель контроллера, сведения об интерфейсе, условия электропитания на объекте, необходимый диапазон обратного отсчета и технические характеристики проекта. Это дает обеим сторонам конкретную основу для подтверждения совместимости, выбора правильной конфигурации и планирования ввода в эксплуатацию.
