Как выбрать пешеходный светофор малой мощности с таймером обратного отсчета для надежного контроля перекрестков

Введение: Решение практических проблем систем пешеходной сигнализации

Пешеходное сигнальное оборудование должно работать стабильно в условиях ежедневного дорожного движения, изменения внешних условий и длительных периодов непрерывного использования. Для интеграторов систем светофоров, муниципальных органов дорожного движения и подрядчиков дорожной инфраструктуры выбор подходящего светофора для пешеходного перехода предполагает нечто большее, чем просто сравнение первоначальной покупной цены. Потребляемая мощность, непрерывность светодиодного дисплея, управление обратным отсчетом, совместимость контроллера и требования к долгосрочному техническому обслуживанию — все это влияет на общую стоимость и производительность установки.

Обычное сигнальное оборудование может потребовать дополнительного устранения неполадок, если светодиодные компоненты выходят из строя, существующие контроллеры используют другие рабочие интерфейсы или команды по установке сталкиваются с проблемами конфигурации. Эти проблемы могут увеличить объем работ по вводу в эксплуатацию и усложнить техническое обслуживание на нескольких перекрестках.

Пешеходный светофор малой мощности с таймером обратного отсчета решает некоторые из этих проблем благодаря конструкции источника питания, технологии привода постоянного тока, светодиодной цепи с изоляцией неисправностей и адаптируемым режимам обратного отсчета. Однако ее практическая ценность зависит от правильного выбора оборудования, проверки его совместимости и установки в соответствии с требованиями конкретной системы управления дорожным движением.

В проектах, включающих световой знак пешеходного перехода, покупатели также должны различать активный световой пешеходный сигнал, дисплей обратного отсчета и пассивный дорожный знак. Каждый из них выполняет свою функцию в общей дорожной среде.

1. Технические функции, обеспечивающие стабильную работу и эффективное использование энергии.

Трехсекционная конструкция и сегментированный дисплей обратного отсчета

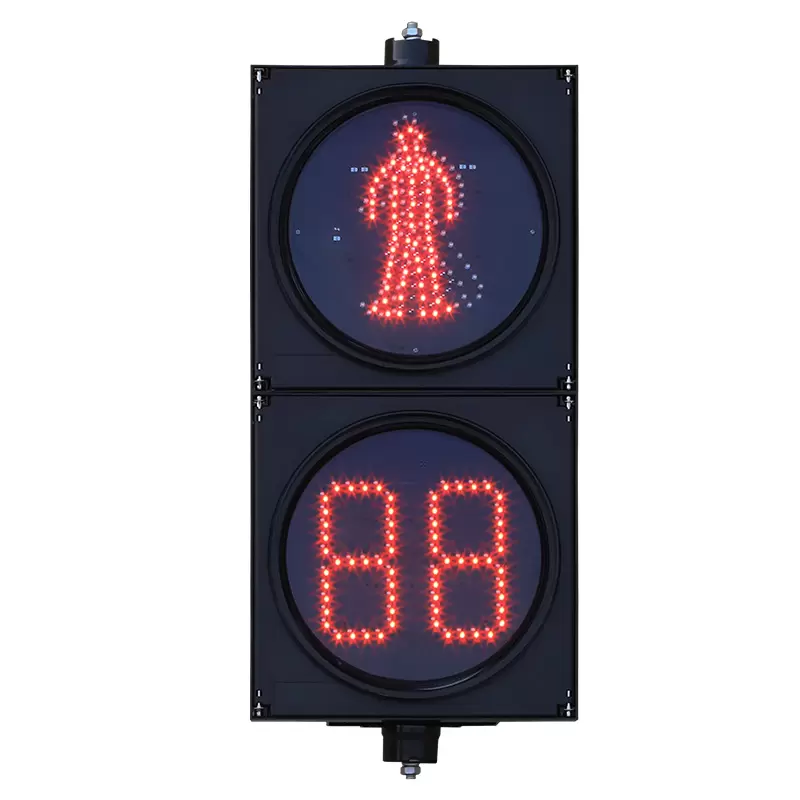

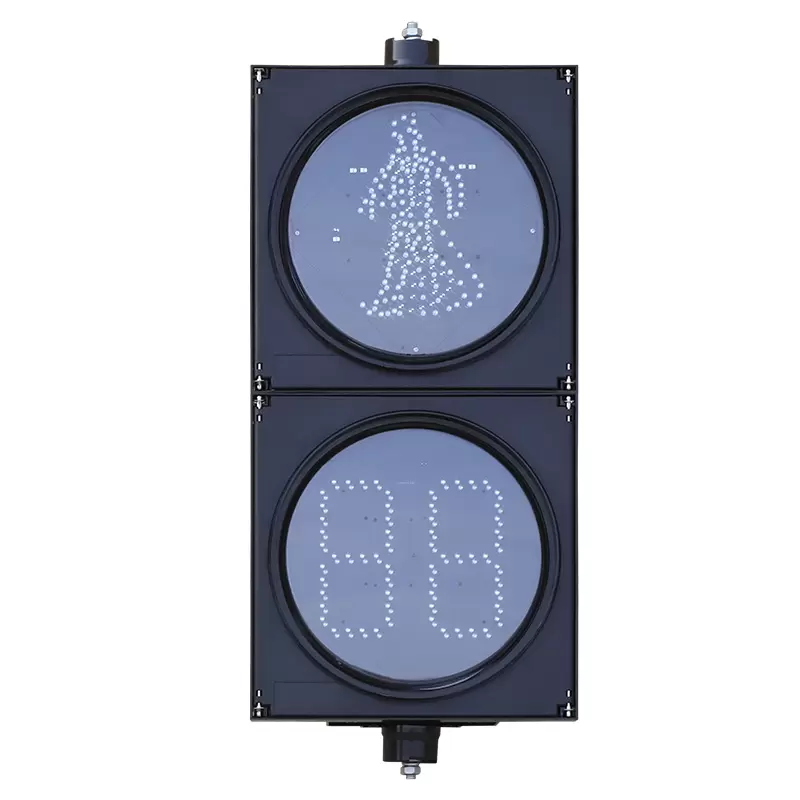

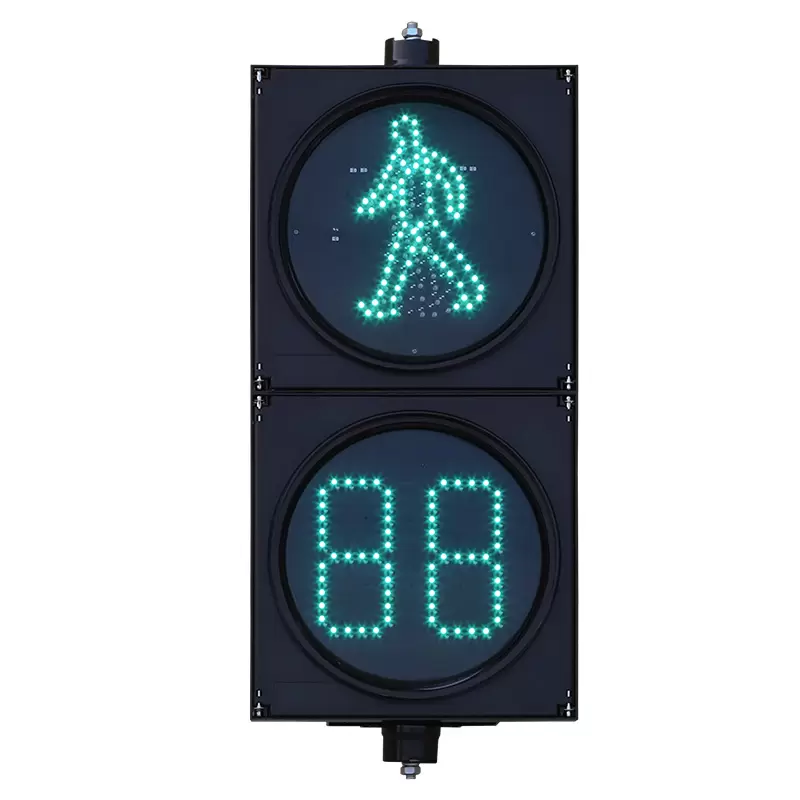

Пешеходный светофор малой мощности с таймером обратного отсчета выполнен в виде трехблочной конструкции. Сердечник лампы состоит из платы лампы, линзы, источника питания, чаши лампы и других конструктивных компонентов. На дисплее обратного отсчета используются сегментированные цифры для предоставления пешеходам числовой информации.

Данная конфигурация объединяет отображение сигнала и функцию обратного отсчета в оборудовании, предназначенном для пешеходных переходов, оборудованных системой регулирования светофора.

Для инженеров-проектировщиков первым шагом выбора является подтверждение необходимой конфигурации сигнала, расположения дисплея, монтажных размеров и электрического интерфейса. Эти детали должны соответствовать конструкции перекрестка и логике работы контроллера, а не выбираться исключительно по внешнему виду.

Проектирование сетчатой ​​схемы и изоляция неисправностей светодиодов

Одной из важных особенностей является конструкция сетчатой ​​схемы, используемая на плате светодиодной лампы. Согласно спецификациям продукта, при выходе из строя отдельной светодиодной бусины схема автоматически изолирует точку неисправности, чтобы оставшиеся светодиодные бусины могли продолжать работать нормально.

Такая конструкция помогает ограничить влияние отказа локализованного компонента на общий вид дисплея. Без эффективной изоляции неисправности неисправный светодиод или электрическая неисправность, затрагивающая большую часть цепи, может привести к более заметному ухудшению отображаемого сигнала.

Для муниципальных бригад технического обслуживания, управляющих несколькими перекрестками, ограничение распространения неисправностей может сделать проверки и диагностику неисправностей более управляемыми. Это также может уменьшить необходимость рассматривать каждую неисправность отдельного светодиода как полную неисправность дисплея.

Тем не менее, изоляция неисправности не означает, что сигнал остается полностью работоспособным при каждом отказе. Персонал по техническому обслуживанию должен по-прежнему осматривать неисправное устройство, проверять отображаемый сигнал и заменять неисправные компоненты в соответствии с процедурами производителя. Проектирование схемы следует понимать как меру надежности, а не как замену плановой проверки.

Европейский стандарт питания и коэффициент мощности

В изделии используется независимо разработанный источник питания европейского стандарта. Его заданный коэффициент мощности может достигать 0,98, что указывает на то, что источник питания предназначен для эффективного использования электроэнергии.

Коэффициент мощности – это отношение реальной мощности к полной мощности. Более высокое значение обычно означает, что для передачи заданного количества активной мощности в сопоставимых условиях эксплуатации требуется меньшая полная мощность. Для установок, содержащих много сигнальных устройств, эта характеристика может иметь отношение к планированию электрической системы и качеству электроэнергии.

Однако коэффициент мощности 0,98 не означает, что изделие потребляет на 98% меньше электроэнергии. Фактическое потребление энергии зависит от рабочей мощности, конфигурации сигнала, продолжительности работы и других электрических характеристик. Покупателям следует запрашивать данные об измеренном энергопотреблении при сравнении конкурирующих продуктов.

Источник питания также имеет коэффициент общих гармонических искажений (THD) ниже 10%. Гармонические искажения описывают, насколько форма электрического сигнала отклоняется от идеальной синусоидальной формы. Более низкие искажения могут помочь ограничить гармонические токи, вносимые в электрическую систему, поддерживая качество электроэнергии и уменьшая потенциальные помехи для другого оборудования.

Практический эффект зависит от всей установки, включая питающую сеть и другие подключенные нагрузки. Поэтому заявленное значение THD следует оценивать с учетом условий испытаний производителя и применимых требований по электромагнитной совместимости.

Привод постоянного тока для стабильной работы светодиодов

Производительность светодиодов зависит от соответствующего регулирования тока. В изделии используется технология привода постоянного тока для поддержания стабильного рабочего тока платы светодиодной лампы.

Такой подход помогает предотвратить прямое влияние нежелательных изменений тока на работу светодиодов и обеспечивает стабильную производительность дисплея. Это также призвано способствовать увеличению срока службы ламп и снижению требований к техническому обслуживанию.

Для отделов закупок это различие важно: привод постоянного тока — это техническая конструктивная особенность, а не гарантированный срок службы. Фактический срок службы зависит от качества компонентов, температуры, электрических условий, воздействия окружающей среды и методов эксплуатации. Покупатели должны запросить проверенные данные о сроке службы, если спецификация проекта требует определенного периода эксплуатации.

Электромагнитная совместимость и стабильность пересечений

Транспортные развязки часто содержат множество электрических и электронных систем, включая контроллеры сигналов транспортных средств, пешеходные дисплеи, детекторы, коммуникационное оборудование и устройства мониторинга. Электрические помехи могут усложнить работу взаимосвязанного оборудования.

Продукт разработан с учетом электромагнитной совместимости, с заявленным коэффициентом нелинейных искажений ниже 10%. Эти характеристики важны для снижения электрических помех и обеспечения стабильной работы в условиях подключенного перекрестка.

Однако THD и электромагнитная совместимость — это разные измерения. THD сам по себе не обеспечивает соответствие всем требованиям ЭМС. Покупатели проекта должны проверить применимые результаты испытаний на выбросы и устойчивость, декларации и стандарты для предполагаемого рынка назначения.

2. Управление обратным отсчетом, совместимость контроллера и полевое применение

Что такое пешеходный светофор малой мощности с таймером обратного отсчета?

Пешеходный светофор малой мощности с таймером обратного отсчета сочетает в себе отображение сигнала пешехода с функцией числового обратного отсчета. Сигнал передает фазу пешехода, а сегментированный цифровой дисплей предоставляет информацию о времени, связанную с этой фазой.

На городских перекрестках эта информация может помочь пешеходам понять ход этапа контролируемого перехода. Однако обратный отсчет должен соответствовать фактической логике работы регулировщика. Никогда не следует полагать, что цифровой дисплей обеспечивает точное время независимо от системы управления сигналами.

Как работает таймер обратного отсчета светофора для пешеходного перехода?

Отображение обратного отсчета работает в координации с устройством управления сигналами светофора на перекрестке. Продукт поддерживает три адаптивных режима работы: режим связи, режим триггера и режим обучения.

• Режим связи: предназначен для установок, в которых блок обратного отсчета обменивается соответствующей информацией с совместимым контроллером. Конкретный интерфейс и протокол должны быть подтверждены.

• Режим триггера: предназначен для систем, в которых внешние сигналы запуска поддерживают операцию обратного отсчета. Характеристики триггерного сигнала и логика синхронизации должны соответствовать установке.

• Режим обучения: предназначен для поддержки обратного отсчета путем изучения соответствующего поведения синхронизации сигнала. Его пригодность зависит от выходного поведения контроллера и требований производителя к реализации.

Эти режимы обеспечивают гибкость при интеграции оборудования в различные среды управления дорожным движением. Они не обеспечивают универсальную совместимость с каждым контроллером и не гарантируют, что все конфигурации синхронизации будут работать одинаково.

Производитель заявляет, что встроенный таймер обратного отсчета совместим с более чем 99% основных отечественных и международных контроллеров дорожного движения. Это заявление о совместимости продукта, а не гарантия для каждой модели контроллера, версии прошивки или протокола связи. Перед заказом покупатели должны подтвердить точную модель контроллера, интерфейс, выходной сигнал и режим работы.

Как выбрать совместимый светофор для пешеходного перехода?

Термин «световой знак пешеходного перехода» может в широком смысле относиться к сигнальному оборудованию пешеходного перехода, но активная сигнальная головка и пассивный дорожный знак не являются взаимозаменяемыми. Световой пешеходный сигнал сообщает о фазе контролируемого движения; дисплей обратного отсчета передает информацию о времени; пассивный знак предоставляет визуальные инструкции или предупреждения без активного отображения изменяющейся фазы сигнала.

При выборе оборудования покупатели должны проверить:

• Конфигурация дисплея: символьное или числовое отображение, расположение линз, требования к видимости и индикация необходимых сигналов.

• Электрические требования: номинальное напряжение питания, потребляемая мощность, проводка, заземление и сведения о подключении.

• Интерфейс управления: протокол связи, триггерный вход, поведение в режиме обучения и совместимость с контроллером.

• Условия установки: способ монтажа, воздействие дождя, пыли, солнечного света, перепады температур и доступ для технического обслуживания.

• Применимые стандарты: требования, регулирующие цвета сигналов, оптические характеристики, электробезопасность, электромагнитную совместимость, установку и синхронизацию сигналов пешеходов в юрисдикции назначения.

Для нового перекрестка эти требования должны быть установлены при проектировании системы. При модернизации существующего перекрестка инженеры должны документировать установленный контроллер и проводку, прежде чем выбирать сменный сигнальный блок.

Применение продукта в различных дорожных проектах

При модернизации городского перекрестка основной задачей часто является интеграция с существующим оборудованием управления. Подтверждение модели контроллера и режима работы перед доставкой может помочь сократить объем работы по настройке на месте, которого можно избежать.

Для новых установок пешеходных переходов проектные группы могут вместе определить отображение сигнала, способ монтажа, источник питания и интерфейс контроллера. Это позволяет выбирать оборудование в соответствии с конструкцией перекрестка, а не заставлять систему использовать неподходящий компонент.

При модернизации существующих систем сигнализации ключевыми факторами являются совместимость проводки, синхронизация обратного отсчета, процедуры ввода в эксплуатацию и доступ к запасным частям. Полевые испытания должны подтвердить, что отображаемый обратный отсчет соответствует утвержденной последовательности сигналов, прежде чем перекресток вернется к нормальной работе.

Во всех трех сценариях дисплеи обратного отсчета должны быть настроены и протестированы в соответствии с утвержденным планом управления дорожным движением и применимыми местными требованиями.

3. Аспекты закупок для определения долгосрочной стоимости проекта

Самая низкая первоначальная цена не обязательно означает самую низкую общую стоимость владения. Группы по закупкам должны оценить полную спецификацию оборудования и работы, необходимые для установки, ввода в эксплуатацию, проверки и обслуживания сигнала.

Сначала необходимо подтвердить дисплей и электрические характеристики. Покупателям необходимы правильная конфигурация сигнала, размеры, номинальное напряжение, потребляемая мощность и требования к защите окружающей среды для предполагаемого объекта. Если спецификации проекта предъявляют определенные требования к оптике или ЭМС, следует запросить подтверждающую документацию по испытаниям.

Интеграция контроллера не менее важна. Хотя заявлено, что продукт поддерживает более 99% основных отечественных и международных контроллеров, совместимость должна быть подтверждена с учетом фактической модели и протокола контроллера. Для проектов, включающих несколько перекрестков или контроллеры нескольких марок, репрезентативное тестирование может помочь выявить различия в интерфейсах перед полным развертыванием.

Ввод в эксплуатацию и техническое обслуживание также должны быть включены в анализ предложения. Спросите, доступны ли электрические схемы, инструкции по настройке, рекомендации по устранению неполадок и компоненты для замены. Цепь светодиодов, изолирующая неисправности, может помочь предотвратить сбои определенных компонентов, в то время как соответствующая конструкция привода обеспечивает стабильную работу; ни то, ни другое не устраняет необходимости планирования проверок и технического обслуживания.

Наконец, на общую стоимость проекта могут повлиять настройки, объем заказа и требования к вводу в эксплуатацию. Нестандартные дисплеи, специальные способы монтажа, адаптация интерфейса, требования к документации и тестирование на месте могут потребовать дополнительного проектирования или рабочей силы. Покупатели должны запросить подробное предложение, которое отличает стандартное оборудование от услуг по настройке, аксессуарам, тестированию и установке.

Работа с FAMA над проектами пешеходных сигналов

Компания Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) предоставляет интегрированные интеллектуальные транспортные решения, охватывающие интеллектуальное управление сигналами, интеллектуальную безопасность дорожного движения и многофункциональные интеллектуальные столбы 5G, а также такие услуги, как оптимизация синхронизации сигналов светофора, эксплуатация и обслуживание, а также соответствующая поддержка.

Для покупателей, оценивающих пешеходный светофор малой мощности с таймером обратного отсчета или знак пешеходного перехода, следующим шагом будет сопоставление спецификации продукта с системой управления проекта, электрическими требованиями и применимыми правилами дорожного движения.

Изучите ассортимент продукции FAMA , чтобы просмотреть доступное оборудование и примеры проектов для дальнейшего контекста при оценке потенциальных решений. Для предложения по конкретному проекту укажите модель контроллера, необходимую конфигурацию дисплея, рабочую среду, количество и рынок назначения, чтобы перед закупкой можно было рассмотреть требования к совместимости и спецификациям.
