Светофор Full Ball с матричным обратным отсчетом: ключевые факторы выбора для проектов дорожного движения

Оборудование светофоров часто оценивается на расстоянии, но реальная инженерная задача гораздо более конкретна: могут ли водители и пешеходы быстро идентифицировать активный сигнал, можно ли однозначно понять оставшееся время фазы и может ли оборудование продолжать работать в сложных внешних условиях?

На оживленных городских перекрестках обычное расположение сигналов может не обеспечить достаточной информации, когда на видимость влияет сильный солнечный свет, дождь, большие расстояния обзора или сложная геометрия дороги. Отдельное устройство обратного отсчета также может увеличить количество компонентов, которые необходимо установить, подать питание, контролировать и обслуживать. Для дорожных подрядчиков и интеграторов дорожных систем выбор сигнальной головки выходит за рамки внешнего вида или номинальной яркости светодиодов.

Светофор Full Ball с матричным обратным отсчетом сочетает в себе отображение сигналов светофора с функцией обратного отсчета в одной конфигурации оборудования. Ценность этого подхода зависит от нескольких инженерных факторов, в том числе от оптической структуры полного шара, характеристик светодиодов, размера дисплея, метода управления обратным отсчетом, синхронизации сигналов, защиты окружающей среды и совместимости с контроллером перекрестка. Текущий портфель продуктов FAMA включает полнофункциональные светофоры, таймеры обратного отсчета, встроенные светофоры, автомобильные светофоры, пешеходные светофоры и контроллеры светофоров, что позволяет рассматривать эти элементы как часть более широкой системы управления сигналами, а не как изолированное оборудование.

Светофор Full Ball: почему структура дисплея имеет значение

В светофоре в форме шара используется круглая светоизлучающая поверхность, а не схема сигнала, состоящая только из стрелок. В случае применения сигналов транспортных средств активная красная, желтая или зеленая индикация представляется в виде полного кругового сигнала, благодаря чему состояние сигнала можно сразу различить, если смотреть с подъездной полосы движения.

Оптическая структура круглого дисплея важнее самой формы. В светофоре Full Ball с высоким потоком красного/желтого/зеленого цвета FAMA используется источник света большого размера, оптические линзы, источник питания, чаша лампы и внешний модуль рассеивания тепла. В его оптической конструкции используются вторичная линза, линза Френеля и обработка оптической маски для более равномерного распределения света по излучающей поверхности.

Это важно, поскольку сигнал светофора не должен просто создавать яркую точку света. Сигнал должен представлять участникам дорожного движения узнаваемое и достаточно однородное поле зрения. Неравномерное освещение, чрезмерная блики или неподходящий угол обзора могут затруднить интерпретацию сигнала, особенно если сигнал расположен на значительном расстоянии или при сильном окружающем освещении.

Поэтому количество светодиодов и размер светоизлучающей поверхности следует рассматривать вместе. Полношаровые модели FAMA с высоким потоком доступны со светоизлучающей поверхностью 100 мм, 200 мм и 300 мм. Перечисленное количество светодиодов увеличивается с увеличением размера модели: от одного светодиода на цвет в модели 100 мм до четырех светодиодов на цвет в модели 300 мм. Соответствующие перечисленные диапазоны силы света составляют 110–200 кд, 230–350 кд и 400–1000 кд соответственно.

Для отделов закупок это иллюстрирует важный момент: сигнальный наконечник большего размера не является автоматически правильным выбором. Соответствующий размер должен соответствовать геометрии перекрестка, месту установки, ожидаемому расстоянию обзора, классификации дорог и требованиям местных спецификаций.

Тот же принцип применим к цвету и оптическим характеристикам светодиодов. FAMA перечисляет диапазоны длин волн для красных, желтых и зеленых светодиодов в своих полнопотоковых моделях с высоким потоком, а в спецификациях продукта также указан срок службы светодиодов как ≥100 000 часов. Эти цифры следует оценивать вместе с условиями испытаний производителя и применимыми проектными стандартами, а не рассматривать как отдельные показатели качества сигнала.

Например, для перекрестка, подверженного яркому дневному свету, в требованиях к закупкам не должно быть просто указано «высокая яркость». При техническом анализе следует учитывать силу света, оптическое распределение, однородность площади излучения, конфигурацию светодиодов, расстояние просмотра, а также то, остается ли выбранный дисплей отличимым от предполагаемого угла подхода.

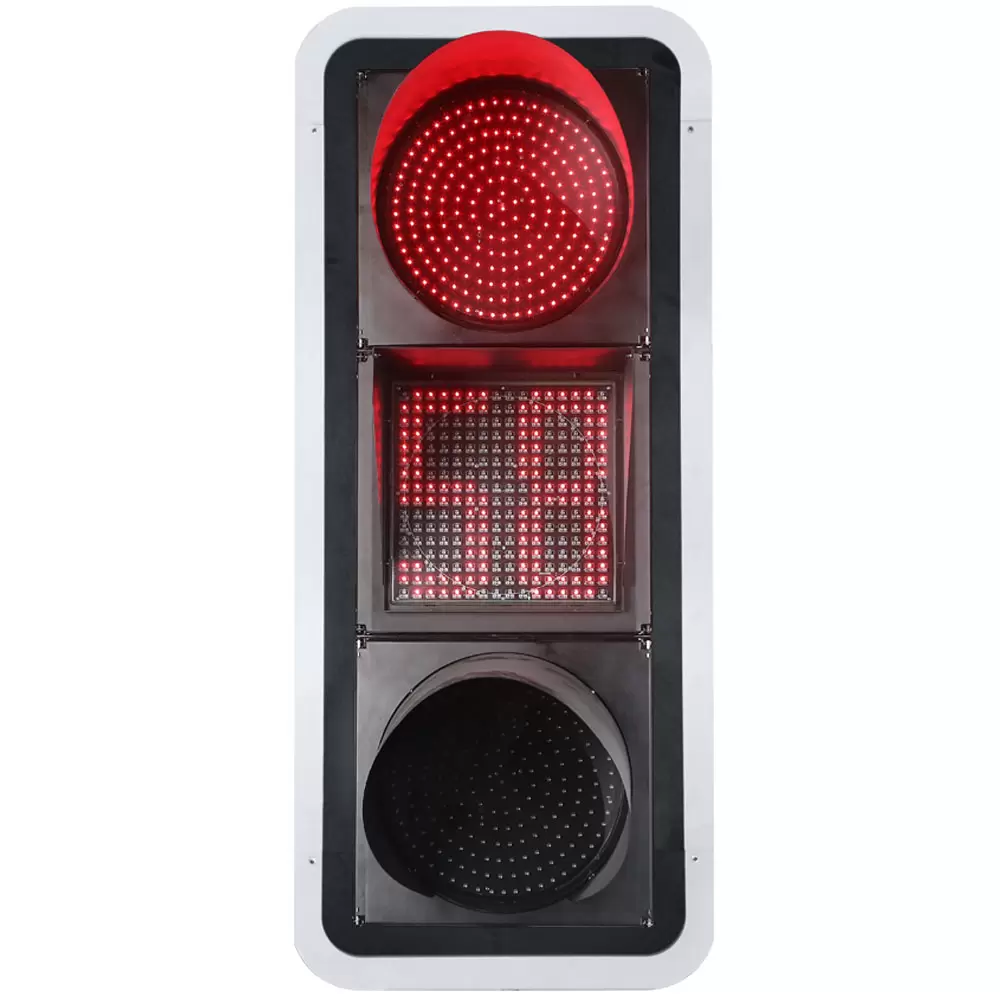

Светофор Full Ball с точечно-матричным обратным отсчетом: интеграция сигнала и информации о времени

Основное различие между стандартным сигналом Full Ball и светофором Full Ball с точечно-матричным обратным отсчетом заключается в том, что последний добавляет информацию об оставшемся времени к сигнальному оборудованию.

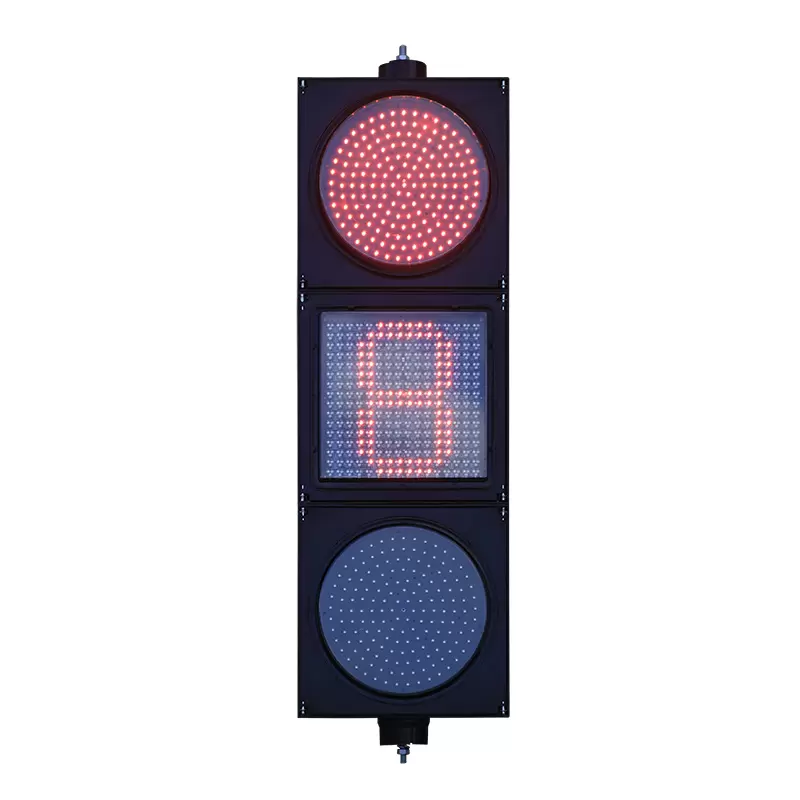

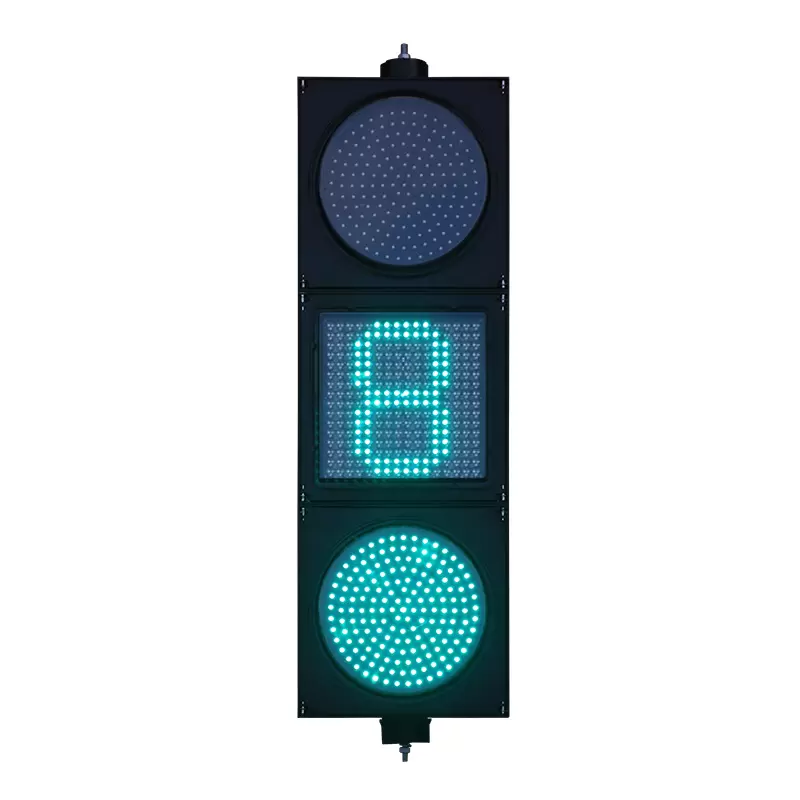

В красно-желто-зеленом светофоре Full Ball малой мощности FAMA с точечно-матричным обратным отсчетом используется трехблочная конфигурация. Красный и зеленый блоки содержат световые платы, оптические линзы, модули питания и корпуса ламп, а желтый блок включает в себя световую панель матричного обратного отсчета, оптическую линзу, плату управления и корпус лампы.

Опубликованные модели JD300-3-FM31 и JD400-3-FM31 имеют светоизлучающую поверхность 300 мм и 400 мм соответственно. В обоих указан диапазон обратного отсчета 0–99 секунд, 256 светодиодов обратного отсчета для красного/зеленого дисплея обратного отсчета и визуальное расстояние ≥300 м в соответствии с заявленными спецификациями производителя. Указанная сила света обратного отсчета составляет 5 000–15 000 кд/м², тогда как интенсивность красного/желтого/зеленого сигнала полного шара указана как 400–1 000 кд.

Эти спецификации служат полезным ориентиром при выборе проекта, но их не следует интерпретировать как универсальные гарантии расстояния просмотра. Фактическое распознавание зависит от высоты установки, угла обзора, окружающего освещения, выравнивания дороги, погоды, контрастности фона и применимых требований проекта.

Таким образом, преимущество интегрированной конфигурации заключается не просто в том, что она «добавляет таймер». Он помещает информацию о состоянии сигнала и информацию об оставшемся времени в скоординированное расположение оборудования. На городском перекрестке это может помочь участникам дорожного движения понять не только, разрешает или ограничивает движение сигнал в данный момент, но и сколько времени осталось до соответствующего этапа.

Для пешеходных переходов та же концепция становится особенно полезной. Отдельно компания FAMA предлагает пешеходные светофоры с функциями обратного отсчета. В его пешеходном светофоре с высоким потоком и таймером обратного отсчета используется трехблочная сборка и сегментированный дисплей обратного отсчета со светоизлучающей поверхностью 300 мм, заявленной интенсивностью обратного отсчета 5 000–15 000 кд/м² и указанным расстоянием видимости ≥300 м.

Это различие важно при выборе оборудования. Перекресток транспортных средств и пешеходный переход не обязательно требуют одинаковой архитектуры отображения. Проектировщику необходимо учитывать, предназначен ли обратный отсчет для водителей, пешеходов или для обоих, насколько далеко должен распознаваться дисплей и должна ли информация оставаться разборчивой с разных позиций подхода.

Как светофор с матричным обратным отсчетом синхронизируется с сигналом?

Отображение обратного отсчета полезно только тогда, когда отображаемое время соответствует фактической фазе движения. Таким образом, ключевым вопросом является не количество цифр, а взаимосвязь между контроллером обратного отсчета, контроллером сигнала, синхронизацией фазы и дисплеем.

В практической системе контроллер светофора определяет фазу сигнала или управляет ею. Затем устройству обратного отсчета необходим соответствующий метод получения соответствующей информации о фазе и ее перевода на дисплей оставшегося времени. В зависимости от оборудования и архитектуры системы это может включать обмен данными, запуск или работу на основе обучения.

FAMA заявляет, что функция обратного отсчета в ее соответствующих продуктах поддерживает три адаптивных режима работы: режим связи, режим триггера и режим обучения. Компания также заявляет о совместимости этой линейки продуктов с более чем 99% основных отечественных и международных контроллеров светофоров.

Однако для спецификации закупок «совместимость» не должна заменять фактическое интеграционное тестирование. Перед развертыванием команда проекта должна подтвердить производителя и модель контроллера, метод интерфейса, логику фазы сигнала, режим работы обратного отсчета, переходное поведение и процедуру ввода в эксплуатацию.

Это особенно важно, когда время сигнала светофора регулируется динамически. Если контроллер перекрестка меняет время фазы, оборудование обратного отсчета должно получить или правильно определить обновленное время, а не просто продолжать отображать фиксированную последовательность.

По этой причине синхронизацию обратного отсчета следует оценивать как функцию системного уровня, а не как спецификацию дисплея.

Выбор яркости светодиодов и размера дисплея для различных дорожных условий

Не существует единой яркости или размера дисплея, оптимального для каждой дороги.

К меньшему перекрестку с относительно коротким расстоянием подъезда могут предъявляться иные требования, чем к большому перекрестку магистральной дороги, где сигнал должен распознаваться с большего расстояния. Аналогичным образом, пешеходный переход, расположенный вблизи стоп-линии, имеет иные визуальные требования, чем сигнал транспортного средства, установленный над широким перекрестком.

При сравнении моделей отделы закупок должны оценить:

• Размер светоизлучающей поверхности

• Сила света или яркость в зависимости от типа дисплея

• Количество и расположение светодиодов

• Оптическая конструкция линзы

• Единообразие отображения

• Расстояние просмотра

• Высота установки

• Угол обзора

• Дневные и ночные условия

• Применимые местные стандарты светофоров

Модельный ряд полношаровых светильников FAMA демонстрирует этот подход к размеру модели со светоизлучающими поверхностями 100 мм, 200 мм и 300 мм, в то время как полношаровые модели с точечно-матричным обратным отсчетом представлены в конфигурациях 300 мм и 400 мм.

Важный принцип закупок заключается в том, чтобы избегать выбора сигнала только потому, что его характеристики яркости выше. Чрезмерно сильный или плохо распределенный свет может вызвать блики, а недостаточная яркость может ухудшить распознавание при сильном окружающем освещении. Поэтому оптическое распределение и однородность так же важны, как и номинальная интенсивность.

Надежность вне помещений: больше, чем просто степень защиты IP

Светофоры работают непрерывно в среде, где температура, влажность, дождь, электрические помехи и длительное воздействие могут повлиять на электронные компоненты.

Опубликованные FAMA продукты обратного отсчета с полным шаром и точечной матрицей указывают рабочие температуры от -40°C до +80°C, относительную влажность до 97% относительной влажности и степень защиты IP55. Модели с высоким магнитным потоком и полным шаром также имеют корпус из поликарбоната, а в конструкции изделия предусмотрен внешний отвод тепла.

Эти характеристики актуальны, когда проект развертывается в регионах со значительными колебаниями температуры или высокой влажностью. Однако сам по себе рейтинг IP не описывает все аспекты долгосрочной надежности вне помещений. Команды по закупкам также должны проверить материалы корпуса, конструкцию уплотнений, дренаж, рассеивание тепла, конструкцию источника питания, защиту от перенапряжения, изоляцию, электрическую совместимость и доступность для обслуживания.

Полный шариковый продукт FAMA с высоким магнитным потоком рассчитан на работу в диапазоне 85–264 В переменного тока / 47–63 Гц и описывает источник питания постоянного тока с широким диапазоном напряжений и высокой защитой от перенапряжений, на странице продукта указана защита от перенапряжения 4000 В.

Модель точечно-матричного обратного отсчета аналогичным образом обеспечивает работу в диапазоне 85–264 В переменного тока / 47–63 Гц и использует конструкцию привода с постоянным током. В описании продукта также указана конструкция ячеистой схемы, предназначенная для изоляции отдельной точки отказа светодиода, чтобы остальные светодиоды продолжали работать.

Для закупок проекта эти детали более полезны, чем общие заявления, такие как «создан для суровых условий эксплуатации», поскольку они дают инженерам конкретные области для проверки во время технической оценки.

Перед заказом необходимо проверить совместимость установки и системы управления.

Установка светофора не является изолированной механической задачей. Сигнальная головка должна работать с контроллером, источником питания, монтажной конструкцией, интерфейсом связи или запуска, а также с общей конфигурацией перекрестка.

Прежде чем заказывать светофор Full Ball с матричным обратным отсчетом, команда проекта должна подтвердить:

1. Требуемый размер светоизлучающей поверхности и конфигурация сигнала.

2. Требуется ли полношаровая, стрелковая, пешеходная или комбинированная конфигурация.

3. Необходимый диапазон обратного отсчета и формат отображения.

4. Метод синхронизации обратного отсчета, поддерживаемый существующим контроллером.

5. Рабочее напряжение и частота.

6. Экологические требования к температуре, влажности и проникновению воды.

7. Монтажные размеры и ориентация установки.

8. Требования к проводке и интерфейсу.

9. Местные стандарты светофоров и требования к одобрению.

10. Процедуры ввода в эксплуатацию, испытаний, замены и технического обслуживания.

В портфель продуктов FAMA входят контроллеры светофоров, а также автомобильные светофоры, пешеходные светофоры, таймеры обратного отсчета, встроенные светофоры и светофорные модули. Этот более широкий ассортимент продукции может быть полезен, когда интегратору необходимо оценить сигнальное оборудование и компоненты управления как часть одной архитектуры проекта.

Как выбрать производителя светофора?

Для проекта по организации дорожного движения выбор производителя светофоров должен включать в себя нечто большее, чем просто сравнение цен за единицу продукции.

В первую очередь следует учитывать, может ли производитель обеспечить требуемые оптические и электрические характеристики. Сюда входит конфигурация светодиодов, сила света, длина волны, оптическая обработка, однородность дисплея, конструкция источника питания и электрическая защита.

Второе — совместимость системы управления. Производитель должен быть в состоянии объяснить, как обратный отсчет взаимодействует с контроллером светофора или реагирует на него и как синхронизация проверяется во время ввода в эксплуатацию. Спецификация, в которой указано только «совместимость с контроллерами», недостаточна для сложного проекта.

В-третьих, это возможность контроля окружающей среды и качества. Команды по закупкам должны проверить характеристики рабочей температуры, степень защиты, материал корпуса, защиту источника питания, изоляцию, характеристики светодиодов, производственные испытания и соответствующие квалификационные документы.

Четвертое — возможность настройки. Для разных проектов могут потребоваться разные размеры светоизлучающих поверхностей, форматы обратного отсчета, комбинации сигналов, способы монтажа, цвета, интерфейсы контроллера или электрические характеристики. Производитель, который может адаптировать оборудование к документированным требованиям проекта, зачастую более полезен для системных интеграторов, чем поставщик, предлагающий только фиксированные конфигурации.

Наконец, изучите опыт проекта, не предполагая, что существование проекта автоматически доказывает его эффективность в любой среде. Опубликованный портфель проектов FAMA включает проекты светофоров в Чили, Перу, Бразилии, Аргентине, Колумбии, Парагвае, Эквадоре, Уругвае, Гватемале и на других рынках. Просмотр этих ссылок на проекты может помочь покупателям понять типы светофоров, поставленных производителем, в то время как фактическую техническую пригодность еще необходимо оценить в соответствии с требованиями нового проекта.

FAMA - ведущее предприятие в отрасли светофоров в Китае

Покупателям, оценивающим ассортимент продукции FAMA, каталог продукции компании предоставляет доступ к автомобильным светофорам, пешеходным светофорам, таймерам обратного отсчета, встроенным светофорам, контроллерам светофоров и соответствующему светофорному оборудованию. Опубликованный портфель проектов также содержит примеры с различных международных рынков.

Часто задаваемые вопросы

Что такое светофор с полным шариком?

Светофор с полным шаром — это конфигурация светофора, в которой активная красная, желтая или зеленая индикация отображается в виде полной круглой светоизлучающей области. В полношаровых моделях FAMA с высоким потоком используются оптические линзы и конструкция источника света, предназначенная для обеспечения равномерного светового потока на поверхность.

Как работает светофор с точечным матричным отсчетом?

Светофор с точечным отсчетом использует светодиодную матрицу для отображения оставшегося времени, связанного с фазой сигнала светофора. Контроллеру обратного отсчета необходимо получить информацию о фазе с помощью поддерживаемого метода управления, такого как связь, запуск или обучение. В соответствующих моделях FAMA указаны все три режима работы.

Каковы преимущества встроенного светофора обратного отсчета?

Интегрированная конфигурация сочетает в себе индикацию трафика и функцию обратного отсчета в рамках согласованной сигнальной системы. Это может уменьшить необходимость рассматривать дисплей обратного отсчета как совершенно отдельное придорожное устройство и упростить общую компоновку оборудования. Фактическое преимущество установки зависит от проекта и архитектуры контроллера.

Как выбрать производителя светофора?

Сравнивайте производителей по оптическим характеристикам, конфигурации светодиодов, электрической конструкции, защите окружающей среды, совместимости контроллеров, методам синхронизации, процедурам контроля качества, возможностям настройки, требованиям к установке и документированному опыту реализации проектов. Цена должна оцениваться вместе с этими техническими факторами, а не использоваться в качестве единственного критерия выбора.

Что следует учитывать при покупке светофора Full Ball?

Начните с дорожного применения и условий просмотра. Затем определите необходимую светоизлучающую поверхность, оптические характеристики, конфигурацию светодиодов, расстояние видимости, источник питания, условия окружающей среды, степень защиты, способ монтажа, интерфейс контроллера и требования к техническому обслуживанию. Для моделей с обратным отсчетом синхронизация и совместимость контроллера должны быть подтверждены перед закупкой.

Поэтому для инженеров по дорожному движению и отделов закупок лучший светофор Full Ball – это не просто самая яркая или самая большая доступная модель. Более важный вопрос заключается в том, обеспечивает ли полная сигнальная сборка необходимое визуальное распознавание, информацию обратного отсчета, совместимость управления, защиту окружающей среды и ремонтопригодность для конкретного перекрестка. Технически правильный выбор начинается с геометрии дороги и требований к управлению сигналами, а затем переходит к светоизлучающей поверхности, конфигурации светодиодов, архитектуре обратного отсчета, источнику питания, корпусу и возможностям производителя. Текущие портфели продуктов и проектов FAMA обеспечивают практическую отправную точку для сравнения полнофункциональных светофоров, конфигураций обратного отсчета и более широких решений в области светофоров с требованиями проекта.
