Маломощный велосипедный и стрелочный светофор: основные конструктивные особенности для надежных велосипедных светофоров

Введение: Почему электрическое проектирование имеет значение в велосипедных светофорах

Светофоры, установленные на перекрестках велосипедных дорожек, должны сохранять четкую, узнаваемую индикацию на протяжении повторяющихся рабочих циклов. Для муниципальных органов дорожного движения, дорожных подрядчиков и интеграторов дорожных систем задача заключается не просто в выборе светодиодного сигнала, который потребляет меньше энергии. Оборудование также должно управлять отказами компонентов, поддерживать стабильную электрическую работу и надежно работать вместе с контроллерами, сигналами транспортных средств, сигналами пешеходов и другими электронными устройствами на перекрестке.

При закупках заслуживают внимания несколько технических вопросов. Непрерывная работа способствует накопленному потреблению электроэнергии. Выход из строя отдельного светодиода может повлиять на появление сигнала, если схема не предназначена для ограничения неисправности. Нестабильный ток возбуждения может создать дополнительную нагрузку на компоненты светодиодов, а недостаточная электромагнитная совместимость может создать проблемы, когда несколько электрических систем используют одну и ту же инфраструктуру.

Светофор Low Power Bicycle & Arrow решает эти проблемы за счет сочетания конструкции ячеистой схемы, независимо разработанного источника питания европейского стандарта, технологии привода постоянного тока и электрической конструкции, ориентированной на электромагнитную совместимость. Эти функции обеспечивают практическую основу для оценки стабильности работы оборудования, электрических характеристик и потенциальных требований к техническому обслуживанию.

Для покупателей, сравнивающих велосипедные светофоры, понимание того, как работают эти технологии, более полезно, чем полагаться на общие утверждения об энергоэффективности или длительном сроке службы. Правильный выбор зависит от проверенных технических характеристик, предполагаемой функции сигнала, условий установки и совместимости с системой управления дорожным движением проекта.

1. Велосипед малой мощности и светофор со стрелками: структура и ключевые технологии

Трехблочная конструкция и роль каждого компонента.

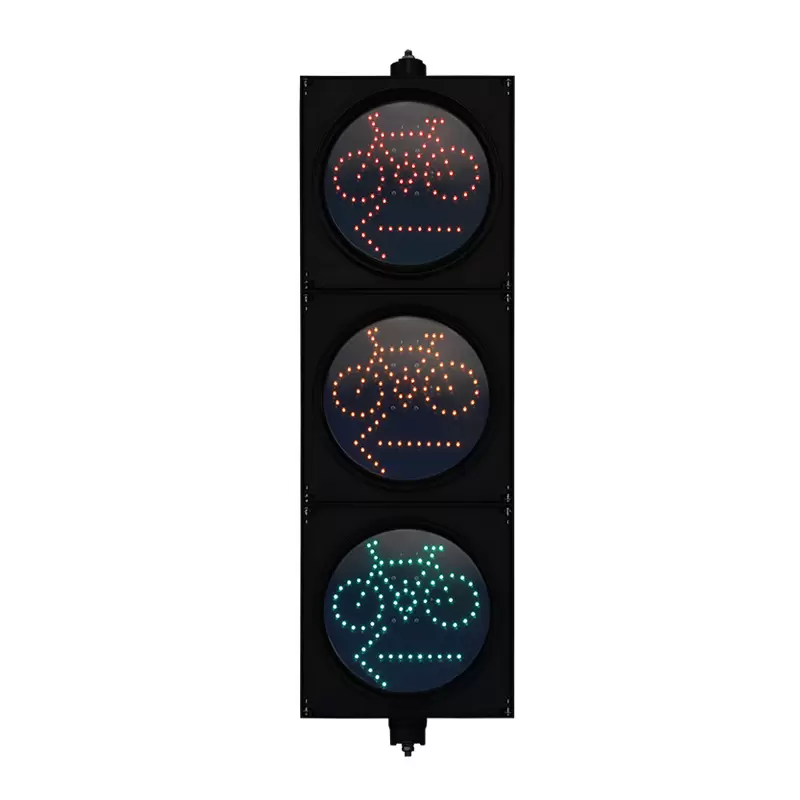

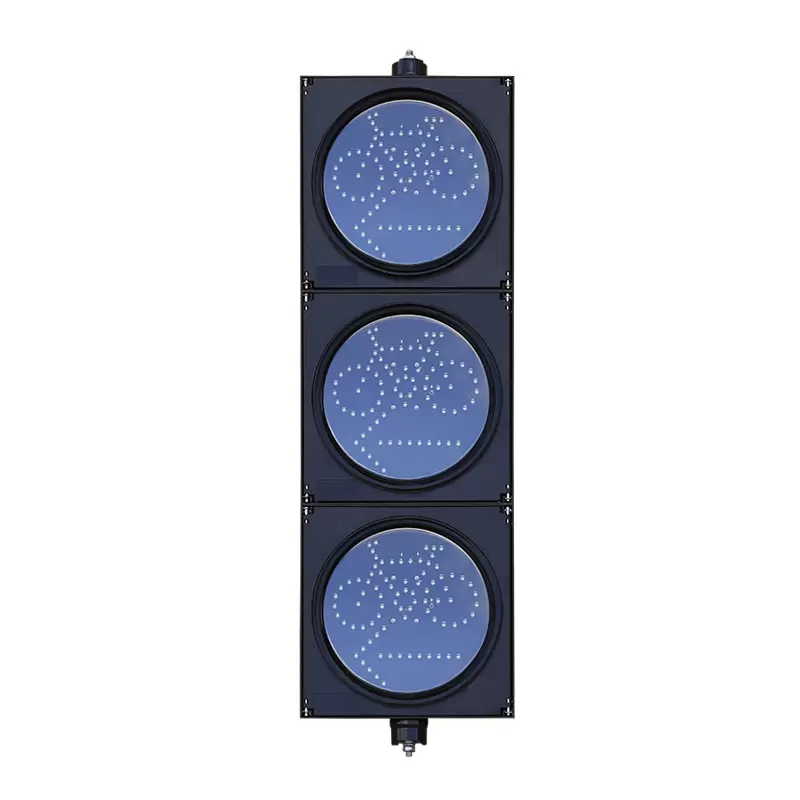

В светофоре Low Power Bicycle & Arrow используется трехсекционная сборка. Сердцевина лампы состоит из световой панели, оптической линзы, источника питания и чаши лампы. Эти компоненты работают вместе, чтобы генерировать сигнальную индикацию и поддерживать электрические и структурные функции лампы.

Каждый компонент служит определенной цели:

• Световая плата: содержит светодиодные источники света и соответствующие схемы. Его схемная архитектура влияет на то, как устройство реагирует на неисправность отдельного светодиода.

• Оптическая линза: формирует излучаемый свет и помогает представить предполагаемую индикацию сигнала. Оптические характеристики следует оценивать с учетом условий просмотра проекта и применимых требований.

• Источник питания: Обеспечивает электрические условия эксплуатации, необходимые лампе. Эффективность преобразования, входной диапазон и качество электроэнергии являются важными факторами при закупках.

• Чаша лампы: является частью физической конструкции лампы. Его конструкцию и совместимость с монтажной схемой следует проверить на соответствие требованиям проекта.

Сборку следует оценивать как целостную сигнальную единицу, а не как совокупность отдельных компонентов. Подходящий светодиодный источник сам по себе не гарантирует, что готовый сигнал будет соответствовать оптическим, электрическим, экологическим или монтажным требованиям проекта.

Проектирование сетчатой ​​схемы: ограничение последствий отказа светодиода

Одной из важных особенностей продукта является его сетчатая схема. Согласно прилагаемой информации о продукте, при выходе из строя отдельной светодиодной лампы схема автоматически изолирует точку неисправности, позволяя остальным функционирующим светодиодам продолжать работу.

Практическая ценность заключается в локализации неисправностей. В схеме без эффективного механизма изоляции отказ компонента может иметь более широкое влияние на освещаемую решетку, в зависимости от топологии схемы. Сетчатая схема, предназначенная для изоляции неисправного светодиода, помогает ограничить влияние этой отдельной неисправности на оставшиеся источники света.

Для инженеров-дорожников это различие имеет значение, поскольку внешний вид сигнала может повлиять на то, как участники дорожного движения интерпретируют перекрёсток. Поддержание работы остальных светодиодов может помочь сохранить более единообразное общее отображение, одновременно уменьшая немедленное воздействие локального отказа компонента.

Однако изоляция неисправностей не эквивалентна полному резервированию. Это не гарантирует, что неисправный светодиод продолжает гореть, что исходный дисплей полностью не изменился или что весь сигнал не может выйти из строя. Фактический результат зависит от конструкции схемы, места и характера неисправности, а также состояния остальных компонентов.

Перед покупкой покупатели должны запросить у производителя подробную информацию о механизме изоляции и, если возможно, результаты испытаний, показывающие, как дисплей ведет себя в типичных условиях отказа светодиодов.

Блок питания европейского стандарта и коэффициент мощности до 0,98.

В изделии используется самостоятельно разработанный источник питания европейского стандарта с заявленным коэффициентом мощности до 0,98.

Коэффициент мощности описывает взаимосвязь между реальной и полной мощностью в электрической системе. Значение, приближающееся к 1, обычно указывает на более эффективное использование подаваемой электрической мощности при заданном количестве реальной мощности. С практической точки зрения, высокий коэффициент мощности может помочь снизить потребность в полной мощности, связанную с заданной нагрузкой реальной мощности.

Тем не менее, коэффициент мощности – это не то же самое, что энергоэффективность или процентное снижение потребления электроэнергии. Это не означает, что лампа с коэффициентом мощности 0,98 автоматически потребляет на 98% меньше энергии и не определяет самостоятельно, сколько киловатт-часов сэкономит проект.

Чтобы точно сравнить сигналы велосипедного трафика, группам по закупкам следует рассмотреть как минимум три отдельных пункта:

1. Фактическое энергопотребление, измеренное в ваттах, для каждого соответствующего сигнала или рабочего состояния.

2. Коэффициент мощности, включая условия, при которых достигается заявленное максимальное значение.

3. График работы, включая количество сигнальных головок и время нахождения в каждой индикации.

Эти цифры затем можно использовать для оценки потребления электроэнергии в течение запланированного периода эксплуатации. Для проекта с несколькими перекрестками даже небольшие различия в мощности, потребляемой каждым сигналом, могут стать актуальными, если умножить их на установленное количество и часы работы.

Таким образом, заявленный производителем коэффициент мощности является полезной электрической характеристикой, но его следует оценивать вместе с измеренной или указанной реальной мощностью, а не использовать вместо нее.

Привод постоянного тока: поддержка стабильной работы светодиодов

В продукте также используется технология привода постоянного тока. Светодиоды реагируют на ток, протекающий через них, и изменения условий привода могут повлиять на их рабочее поведение. Драйвер постоянного тока предназначен для регулирования тока, подаваемого на светодиодную нагрузку, в пределах предполагаемого рабочего диапазона.

Для светофора, работающего в течение длительного времени, регулирование тока помогает обеспечить более стабильные электрические условия для источников света. Это также может помочь контролировать электрическое напряжение, связанное с неподходящими условиями привода, поддерживая надежность светодиодов при правильном выборе драйвера, светодиодов, тепловой конструкции и других компонентов.

Это не означает, что только привод постоянного тока определяет срок службы полного сигнала. Качество светодиодов, рабочая температура, характеристики источника питания, воздействие окружающей среды и старение компонентов также влияют на долгосрочную надежность.

Поэтому при сравнении велосипедных светофоров покупателям следует интересоваться конструкцией привода и его рабочим диапазоном, а также документально подтвержденными производителем предположениями о сроке службы и условиях гарантии. Общее заявление о длительном сроке службы менее полезно, чем определенные спецификации, подтвержденные соответствующей технической документацией.

Общие гармонические искажения ниже 10% и электромагнитная совместимость.

В поставляемой информации о продукте указано общее гармоническое искажение (THD) ниже 10 %, а конструкция соответствует европейским требованиям по электромагнитной совместимости.

THD выражает вклад гармонических составляющих относительно основной электрической составляющей в соответствии с используемым методом измерения. Для измерений, связанных с мощностью, THD напряжения и THD тока являются разными величинами. Покупатели должны точно подтвердить, какое количество указано, как оно было измерено и при каких условиях эксплуатации применимо указанное значение.

Значение THD ниже 10 % не следует интерпретировать как прямую меру экономии энергии и само по себе не доказывает соответствие всем требованиям электромагнитной совместимости. Это один из показателей электрических характеристик, который необходимо учитывать в рамках соответствующих испытаний.

Электромагнитная совместимость, или ЭМС, касается как излучений, производимых электрическим устройством, так и его способности правильно работать в присутствии электромагнитных помех. На контролируемом перекрестке это важно, поскольку светофоры могут работать вместе с контроллерами, оборудованием обнаружения, устройствами связи и другими электронными системами.

При проектных закупках важными вопросами являются: был ли весь продукт протестирован на соответствие стандартам, применимым к целевому рынку, соответствует ли тестовая конфигурация поставляемой модели и может ли производитель предоставить соответствующие отчеты или декларации. Заявленное значение THD само по себе не может служить подтверждением того, что все требования по ЭМС удовлетворены.

2. Как выбрать велосипедные светофоры для реальных проектов

Технические характеристики становятся полезными только тогда, когда они соответствуют эксплуатационным требованиям перекрестка. Сигнал с хорошими электрическими характеристиками может оказаться непригодным, если его индикация, размеры, способ монтажа или интерфейс контроллера не соответствуют проектному решению.

Индикация сигнала, оптические характеристики и установка

Первым шагом является определение предполагаемого движения транспорта. Сигналы, специфичные для велосипеда, используются для управления движением велосипедов там, где требуется отдельная индикация, например, при пересечении выделенной велосипедной полосы или перекрестке, где фазы движения велосипеда должны быть скоординированы с другим движением транспорта.

Сигналы со стрелками выполняют функцию указания направления, но точное значение зависит от конфигурации стрелок, цвета сигнала, действующих правил дорожного движения и утвержденного плана сигналов. Покупатели не должны предполагать, что каждый сигнал велосипеда и каждый сигнал стрелки могут служить одной и той же цели или что каждая модель включает оба типа дисплеев.

Прежде чем подтвердить заказ, инженеры проекта должны проверить:

• Конфигурация сигнала: символ велосипеда, стрелка направления или другой одобренный индикатор.

• Светоизлучающая поверхность: Указанный диаметр или размеры, требуемые проектом дороги.

• Оптические характеристики: сила света, углы обзора, цветовые характеристики и видимость в условиях окружающего освещения проекта.

• Способ монтажа: Монтаж на столбе, над головой или другой одобренный монтаж в зависимости от выбранной модели.

• Физическая интеграция: совместимость с запланированными кронштейнами, корпусами, кабелями и пространством для установки.

Оптические требования следует оценивать с использованием применимых местных спецификаций и результатов испытаний, задокументированных производителем. Покупатели не должны предполагать, что сигнальная головка большего размера автоматически обеспечивает лучшую видимость или что характеристики одной модели применимы к другой.

Низкое энергопотребление и долгосрочные эксплуатационные расходы

Для службы дорожного движения, управляющей десятками или сотнями перекрестков, потребление электроэнергии является постоянными эксплуатационными расходами. Поэтому выбор сигнала малой мощности должен основываться на фактической мощности и ожидаемых часах работы, а не только на названии продукта.

Прямая оценка годового потребления энергии:

Е = (Р × т) / 1000

Где:

• EEE — потребление энергии в киловатт-часах (кВтч).

• PPP — фактическая потребляемая мощность в ваттах (Вт).

• ttt — время работы в часах.

Для сигналов с несколькими индикациями оценка должна учитывать потребляемую мощность в каждом рабочем состоянии и время, проведенное в этом состоянии. Если производитель предоставляет только номинальную или максимальную мощность, расчет следует рассматривать как приблизительный, а не измеренный годовой результат.

Общая стоимость владения также включает осмотр, замену компонентов, трудозатраты, управление движением во время технического обслуживания и любые затраты, связанные с устранением неполадок или простоем системы. Сигнал с несколько более высокой закупочной ценой, возможно, все же стоит рассмотреть, если его документированные электрические характеристики, удобство обслуживания и гарантийные условия лучше соответствуют эксплуатационным требованиям проекта.

Однако экономия на обслуживании должна основываться на достоверных доказательствах. Без сравнительных полевых данных было бы нецелесообразно приписывать конкретную финансовую экономию только за счет ячеистой схемы или привода постоянного тока.

Экологическая пригодность и доступ для обслуживания

Сигналы велосипедного светофора подвержены воздействию внешних условий, которые различаются в зависимости от местоположения. Осадки, колебания температуры, влажность, пыль, солнечный свет, вибрация и электрические помехи могут повлиять на работу оборудования.

В спецификациях на закупку должны быть указаны требуемый диапазон рабочих температур, защита от проникновения, характеристики материала, а также любые применимые требования к испытаниям на воздействие или воздействие окружающей среды. Документация выбранного продукта должна демонстрировать, что он соответствует этим требованиям.

Доступ для технического обслуживания является еще одним практическим соображением. Инженеры должны определить, можно ли эффективно проверить или заменить светодиодный модуль, источник питания или другие компоненты, какие запасные части доступны и требуют ли процедуры замены специальных инструментов или регулировок.

Для более крупных установок стандартизация моделей на аналогичных перекрестках может упростить управление запасными частями и обучение техническому обслуживанию. Стандартизация по-прежнему должна учитывать различия в функции сигнала, монтажных размерах, электропитании и местных нормативных требованиях.

Совместимость с существующими системами управления дорожным движением

Головка светофора отображает индикацию, заданную системой управления; он не определяет независимо время сигнала перекрестка. Поэтому сигнальная головка должна соответствовать электрической мощности контроллера и утвержденной последовательности операций проекта.

Перед закупкой системные интеграторы должны подтвердить:

• Входное напряжение и частота, включая допуски по питанию.

• Электрическая нагрузка и совместимость с выходными цепями контроллера.

• Проводка, расположение разъемов и любые соответствующие требования к мониторингу.

• Требуемые состояния сигнала и координация с фазами велосипеда, пешехода и автомобиля.

• Применимые требования к мониторингу неисправностей, мониторингу конфликтов и безопасности.

• Любые местные требования к утверждению, вводу в эксплуатацию или интеграционному тестированию.

Совместимость должна быть подтверждена для конкретной модели и конфигурации контроллера. Общее утверждение о том, что продукт подходит для систем светофорной сигнализации, не означает совместимости с каждым контроллером, схемой мониторинга или национальной спецификацией.

На перекрестке с выделенными велосипедными полосами инженеры также должны проверить, как движение велосипедов взаимодействует с поворачивающими транспортными средствами и пешеходными переходами. Сигнальное оборудование должно поддерживать утвержденный план управления, а функции синхронизации и управления конфликтами контроллера должны быть настроены соответствующим образом для объекта.

3. Как оценить производителя велосипедных светофоров

Для зарубежных покупателей выбор продукта также является процессом оценки поставщика. Производитель должен быть в состоянии обеспечить правильную конфигурацию, продемонстрировать соответствие требованиям проекта, поддерживать стабильное качество продукции и осуществлять поддержку оборудования после поставки.

Запросить проверяемую техническую документацию

Обзор закупок должен выходить за рамки описания в каталоге. Следующая информация поможет покупателям последовательно сравнивать поставщиков.

This checklist helps distinguish a clearly specified product from one supported mainly by broad marketing statements.

For example, a power factor of up to 0.98 is meaningful only when the applicable operating conditions are understood. Similarly, a THD value below 10% should be assessed with its measurement definition and supporting documentation. Neither figure should be treated as proof of compliance with every electrical or EMC requirement.

Where a tender specifies a particular standard, the buyer should confirm that the supplied model meets that standard through the relevant technical evidence. Product descriptions referring to European-standard power supplies or European EMC requirements should not be treated as proof of a particular certification unless the manufacturer provides the applicable documentation.

Assess manufacturing consistency and delivery capability

A technically suitable prototype is not sufficient for a large municipal deployment. Buyers also need confidence that production units will match the approved configuration.

Important questions include:

• Does the manufacturer maintain documented incoming-material and production inspection procedures?

• Are electrical and optical checks performed according to defined acceptance criteria?

• Can the manufacturer maintain consistent components and specifications across a batch?

• Are model revisions and component substitutions controlled?

• Can the supplier provide the required quantities within the project's delivery schedule?

• Are spare parts and technical support available throughout the planned maintenance period?

Customization should also be discussed before production. Requirements may include signal symbols, dimensions, electrical input, mounting interfaces, cable arrangements, or other project-specific details. The manufacturer should confirm which changes are available and whether they affect the existing test documentation or approvals.

A supplier's ability to provide controllers, other traffic signal products, and wider intelligent transportation equipment may also be relevant when the project involves more than individual signal heads. However, system-level integration responsibilities and the scope of supply should be clearly defined in the contract.

4. FAMA's Approach to Traffic Signal Equipment and Project Requirements

Yangzhou FAMA Intelligent Equipment Co.,Ltd. (FAMA) provides integrated intelligent transportation solutions under the corporate mission of “making travel safer and smarter.”

Its business covers smart signal control, smart traffic safety, and 5G multifunctional smart poles, alongside services such as traffic signal timing optimization, operation and maintenance, and related technical support.

Для проектов, связанных с велосипедными светофорами, ценность этого более широкого портфолио заключается в том, что покупатели могут рассмотреть сигнальное оборудование в контексте более широкой системы перекрестков. Выбор продукта по-прежнему должен основываться на конкретной модели, электрических требованиях, условиях установки и применимых местных стандартах.

В ассортимент продукции FAMA входят велосипедные светофоры, стрелочные светофоры, сигналы для транспортных средств, сигналы для пешеходов и контроллеры светофоров. Покупатели могут просмотреть доступные конфигурации в каталоге продукции FAMA и изучить практические примеры проектов компании при оценке потенциальных требований к проекту.

FAMA - ведущее предприятие в отрасли светофоров в Китае

Для муниципальных органов власти, инженерных подрядчиков и зарубежных дистрибьюторов следующим шагом будет согласование предполагаемой функции сигнала с технической документацией производителя. Если проект требует определенного коэффициента мощности, предела гармоник, стандарта ЭМС, экологического рейтинга или интерфейса контроллера, эти требования должны быть подтверждены относительно конкретной модели перед размещением заказа.

5. Часто задаваемые вопросы о маломощных велосипедах и светофорах со стрелками

Как светофор с низким энергопотреблением может снизить долгосрочные эксплуатационные расходы?

Сигнал малой мощности может снизить потребление электроэнергии, если его фактическая рабочая мощность ниже, чем у подходящей альтернативы в сопоставимых условиях. Финансовый эффект зависит от разницы в энергопотреблении, часах работы, количестве установленных устройств и местных тарифах на электроэнергию.

Затраты на техническое обслуживание, замену компонентов и доступ к ним следует оценивать отдельно. Надежное сравнение жизненного цикла включает в себя требования как к энергопотреблению, так и к техническому обслуживанию, а не предполагает, что низкая номинальная мощность автоматически приводит к самым низким общим затратам.

Повлияет ли один вышедший из строя светодиод на всю индикацию сигнала?

Конструкция сетчатой ​​схемы, описанная для этого продукта, автоматически изолирует отдельную неисправную светодиодную лампу, позволяя остальным функционирующим светодиодам продолжать работу. Это помогает ограничить влияние локального сбоя на общее отображение.

Это не гарантирует, что каждая часть дисплея останется неизменной или что сигнал невосприимчив к другим сбоям. Покупатели должны запросить информацию о поведении по устранению неисправностей и любых соответствующих результатах испытаний.

Почему важен привод постоянного тока?

Привод постоянного тока регулирует ток, подаваемый на светодиодную нагрузку, в пределах предполагаемого рабочего диапазона драйвера. Это помогает поддерживать стабильные электрические условия эксплуатации и снижает нагрузку, связанную с неподходящим уровнем тока.

Фактический срок службы также зависит от качества светодиодов, температуры, конструкции блока питания, условий окружающей среды и других компонентов. Конкретный срок службы следует принимать только в том случае, если он подтверждается применимыми спецификациями производителя и данными испытаний.

О чем говорят покупателям коэффициент мощности 0,98 и КНИ ниже 10 %?

Коэффициент мощности до 0,98 указывает на способность заявленного источника питания работать с высоким соотношением активной мощности к полной при соответствующих условиях измерения. Это не означает, что потребление энергии снижается на 98%.

КНИ ниже 10 % — это отдельная спецификация электрических характеристик. Покупатели должны подтвердить, относится ли это к искажению тока или напряжения, и просмотреть соответствующий метод измерения и условия испытаний. Ни одна из этих цифр сама по себе не доказывает полного соответствия требованиям ЭМС и не устанавливает определенный процент энергосбережения.

Как покупатели могут подтвердить совместимость с имеющимся регулировщиком?

Подтвердите входное напряжение и частоту сигнальной головки, характеристики нагрузки, проводку, совместимость выходной цепи, необходимую индикацию сигнала и требования к мониторингу. Перед установкой производитель и системный интегратор должны проверить совместимость конкретной комбинации продукта и контроллера.

При необходимости включить в процедуру приемки проекта пуско-наладочные и интеграционные испытания.

Что следует подтвердить перед размещением оптового заказа?

Как минимум, получите утвержденную спецификацию модели, электрические и оптические данные, применимые экологические характеристики, соответствующую документацию по испытаниям на ЭМС, сведения о монтаже и проводке, условия гарантии, условия поставки запасных частей, график поставок и критерии приемки.

Если требуется индивидуальная настройка, подтвердите окончательную конфигурацию и документацию перед производством. Это снижает риск получения оборудования, соответствующего общему описанию продукта, но не соответствующего утвержденному проекту.

Заключение

Выбор маломощного велосипедного светофора со стрелками требует большего, чем просто сравнение номинальной мощности или принятие общих требований о надежности. Ячеистая схема продукта, привод постоянного тока, независимо разработанный источник питания европейского стандарта, заявленный коэффициент мощности до 0,98 и коэффициент нелинейных искажений ниже 10% обеспечивают конкретные технические моменты для оценки.

Для покупателей, ответственных за перекрестки велосипедных дорожек и более широкую городскую дорожную инфраструктуру, следующим шагом будет проверка того, как эти функции работают в предполагаемых условиях эксплуатации. Электрические данные, оптические требования, поведение при неисправности, экологическая пригодность, совместимость контроллеров и поддержка поставщика должны рассматриваться вместе.

Дисциплинированный процесс закупок помогает органам дорожного движения, инженерным подрядчикам, системным интеграторам и дистрибьюторам выбирать оборудование, которое соответствует фактическим требованиям проекта и может обслуживаться в течение запланированного периода обслуживания. Чтобы оценить подходящие конфигурации, посетите каталог продукции FAMA и просмотрите соответствующие практические примеры проектов FAMA .
