Усовершенствованный светофорный модуль с высоким светоотдачей и улучшенной видимостью

Обзор

Введение в продукт:

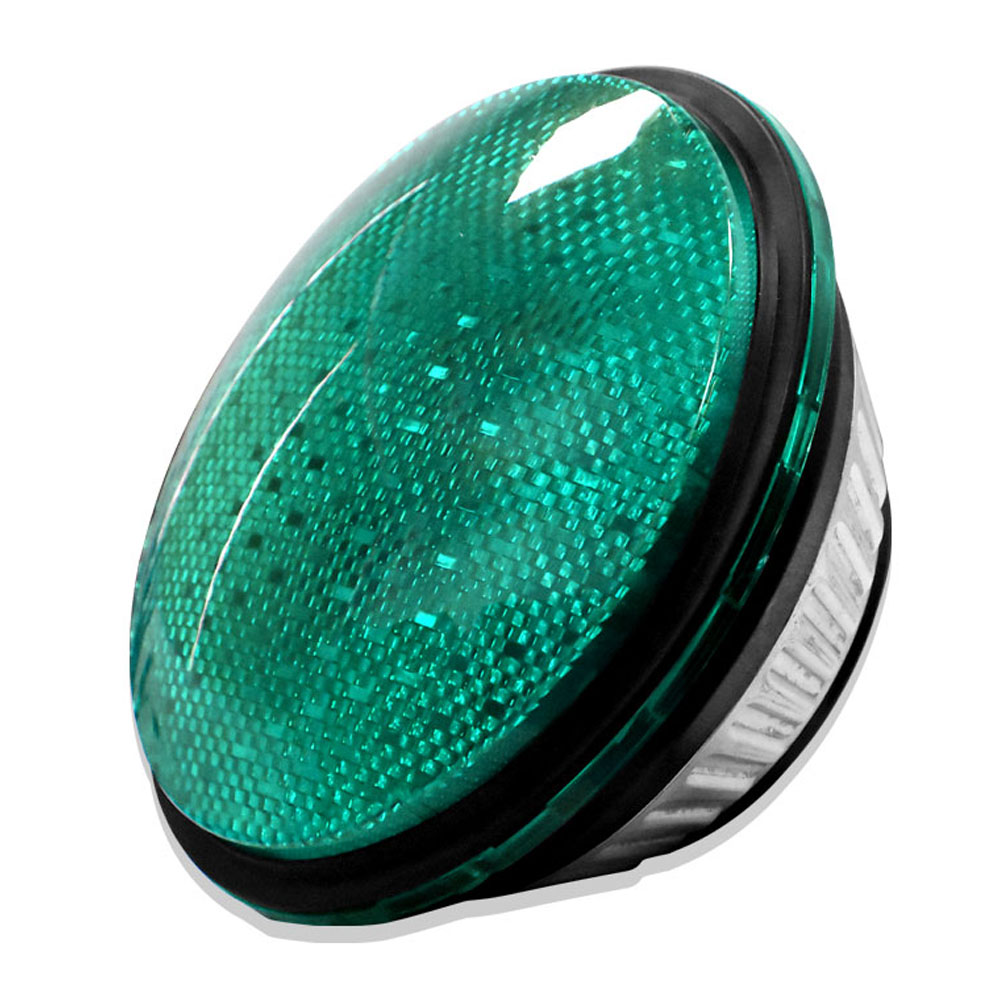

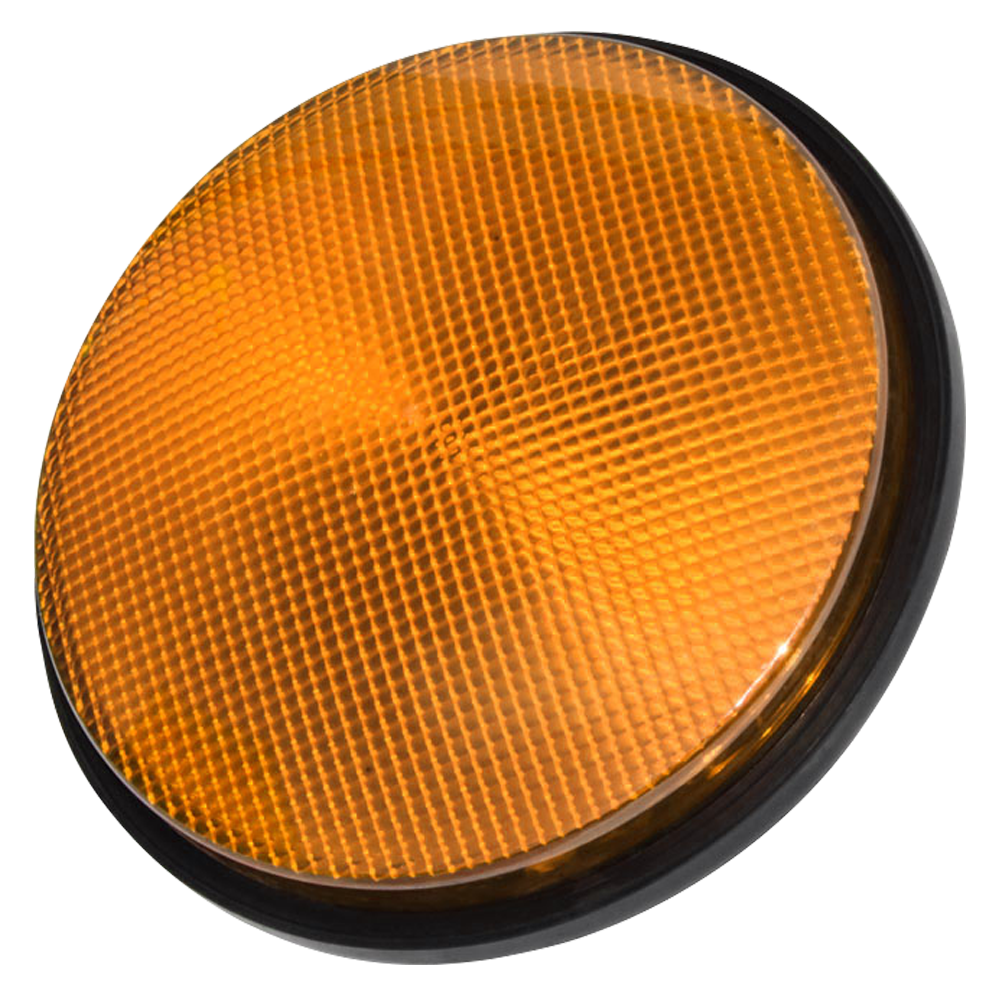

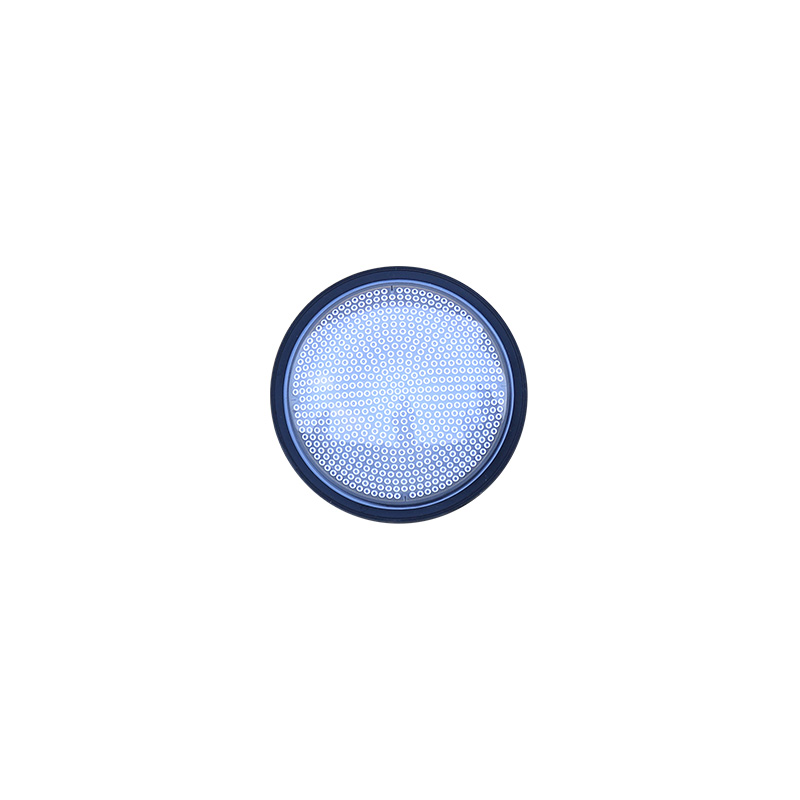

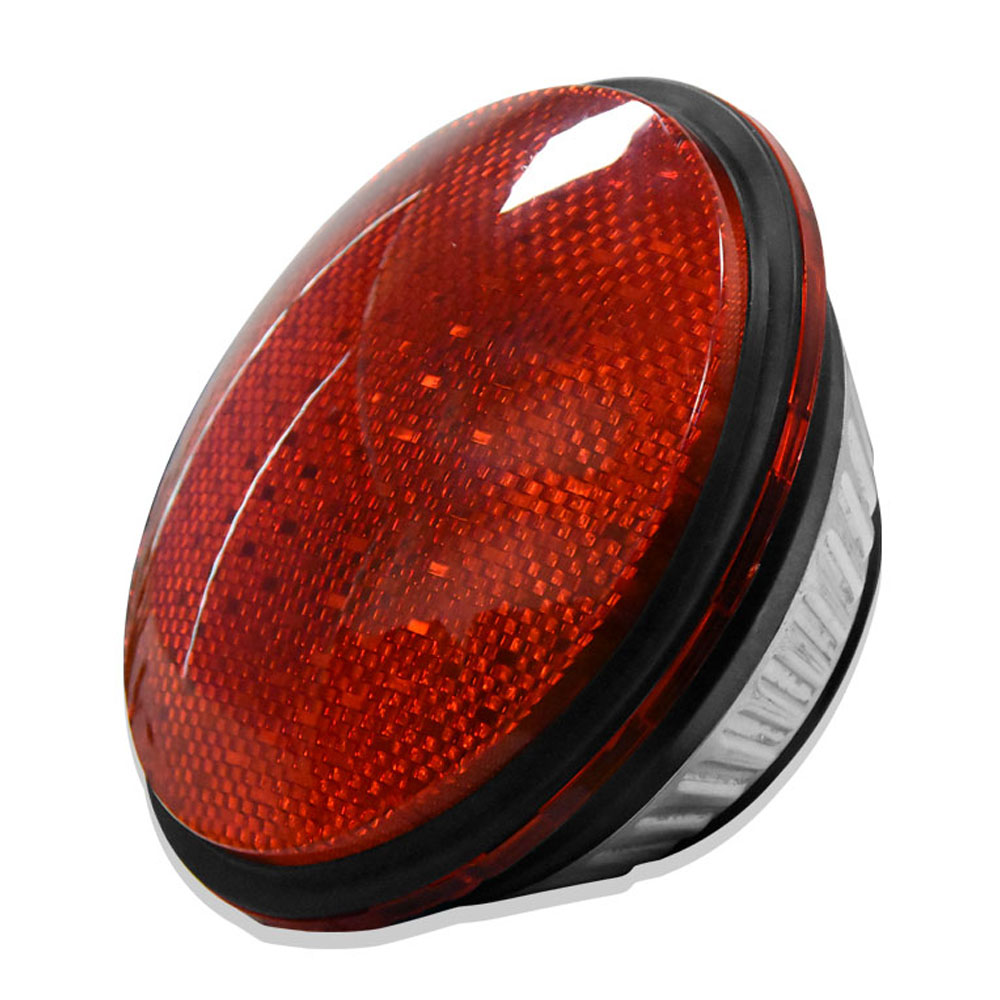

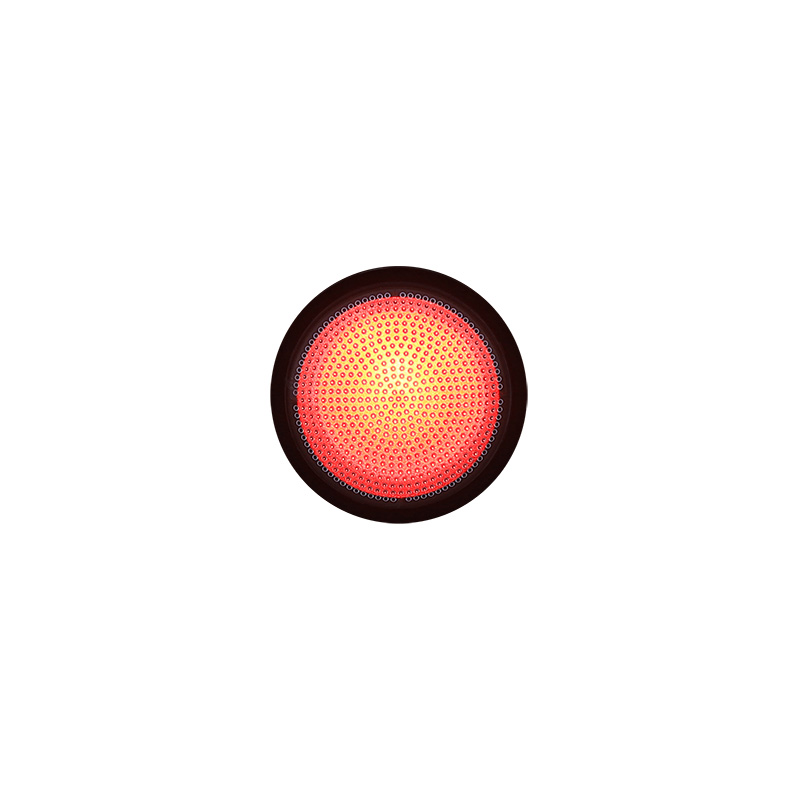

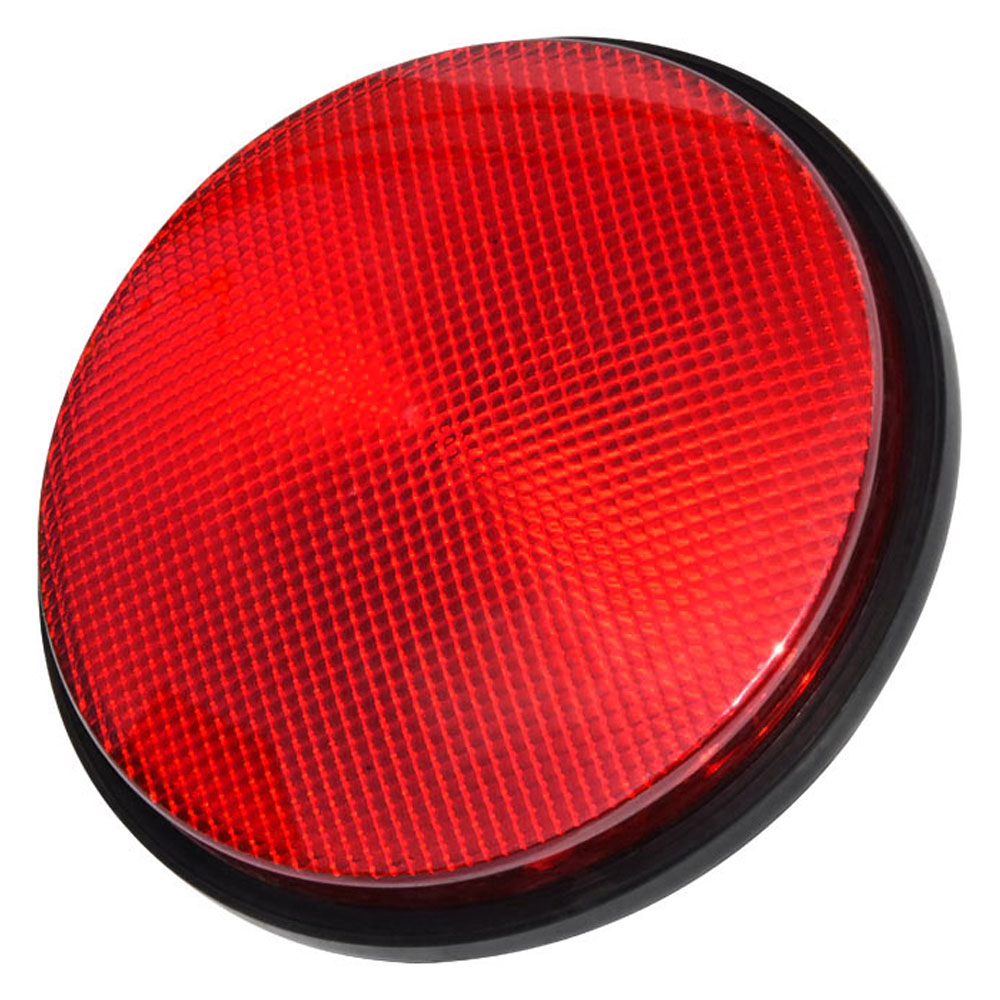

Модуль светофора с высоким световым потоком и полным шаровым рассеиванием представляет собой интегрированный узел, состоящий из источников света больших размеров, трехслойной оптической линзовой системы, силовых модулей, плафона и внешних компонентов для отвода тепла. Оптический механизм работает за счет трехслойной оптической обработки, повышая световой поток, рассеивая и перефокусируя точечный свет, излучаемый источником света, тем самым создавая равномерное световое излучение на поверхности. Он применим в широком диапазоне перекрестков, где осуществляется управление светофорами.

Добавьте к вашему проекту

Свяжитесь с нами для заказа

Функциональные особенности

Трехслойная оптическая обработка — устранение бликов и снижение светового загрязнения.
Высокоинтенсивный светофор с полным шаровым рассеиванием света использует тройную оптическую обработку, включая вторичную линзу, линзу Френеля и оптическую маску, для достижения равномерного освещения поверхности и светового потока, соответствующего международным стандартам. Он эффективно устраняет блики, вызванные прямым излучением от обычных точечных источников света, тем самым значительно снижая световое загрязнение.
Три ключевые технологии – эффективное продление срока службы

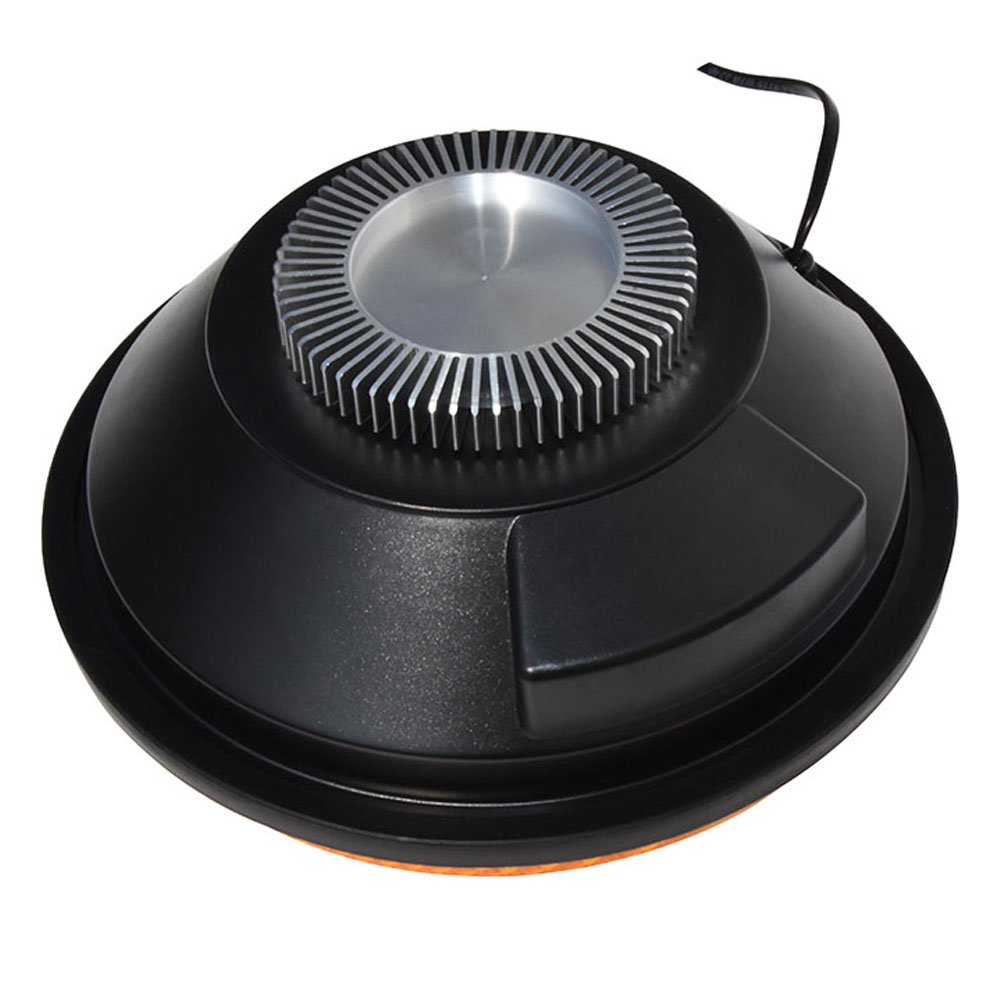

Благодаря комплексному применению технологии внешнего теплоотвода для повышения эффективности рассеивания тепла, технологии питания постоянного тока с широким диапазоном напряжения и высокой защитой от перенапряжений (переменный ток 90–264 В / 4000 В) для обеспечения стабильной работы системы, а также светодиодным чипам большого размера, отличающимся низким затуханием света и высокой светоотдачей, эти три ключевые технологии в совокупности обеспечивают исключительную надежность изделия и увеличенный срок службы.

С первого взгляда

Модель	DXJD100-3-FMR4A DXJD100-3-FMY4A DXJD100-3-FMG4A	DXJD200-3-FMR4A DXJD200-3-FMY4A DXJD200-3-FMG4A	DXJD300-3-FMR4A DXJD300-3-FMY4A DXJD300-3-FMG4A	DXJD400-3-FMR4A DXJD400-3-FMY4A DXJD400-3-FMG4A
Размер светоизлучающей поверхности (LES)	100 мм	200 мм	300 мм	400 мм
Материалы для корпуса	Поликарбонатный корпус	Поликарбонатный корпус	Поликарбонатный корпус	Поликарбонатный корпус
Цвет сигнального света	□Красный □Желтый □Зеленый	□Красный □Желтый □Зеленый	□Красный □Желтый □Зеленый	□Красный □Желтый □Зеленый
Цвет маски	Цветной	Цветной	Цветной	Прозрачный
Форма маски	Дугообразная форма	Дугообразная форма	Дугообразная форма	Плоская поверхность
Количество светодиодов	Р/Я/Г: 1 шт.	Р/Я/Г: 2 шт.	Р/Я/Г: 4 шт.	Р/Я/Г: 7 шт.
Потребляемая мощность лампы	Красный полный шар ≤ 3W Желтый полный шар ≤ 3W Зеленый полный шар ≤ 3W	Красный полный шар ≤ 7W Желтый полный шар ≤ 7W Зеленый полный шар ≤ 9W	Красный полный шар ≤ 11 Вт Желтый полный шар ≤ 13 Вт Зеленый полный шар ≤ 13 Вт	Красный полный шар ≤13 Вт Желтый полный шар ≤16 Вт Зеленый мяч ≤15 Вт
Световая интенсивность	Интенсивность красного цвета при полном заполнении шара ≥ 100 кд Интенсивность желтого цвета в полном объеме ≥ 100 кд Интенсивность зеленого цвета при полном заполнении шара ≥ 100 кд	Интенсивность красного цвета при полном заполнении шара ≥ 250 кд Интенсивность желтого цвета в полном объеме ≥ 360 кд Интенсивность зеленого цвета при полном заполнении шара ≥ 550 кд	Интенсивность красного цвета в полном объеме ≥ 450 кд Интенсивность желтого цвета в полном объеме ≥ 580 кд Интенсивность зеленого цвета при полном заполнении шара ≥ 860 кд	Интенсивность красного цвета в полном объеме ≥ 800 кд Интенсивность желтого цвета в полном объеме ≥ 1000 кд Интенсивность зеленого цвета при полном заполнении шара ≥ 1000 кд
Длина волны светодиода	Красный: 616-628 нм Желтый: 589-592 нм Зеленый: 500-510 нм	Красный: 616-628 нм Желтый: 589-592 нм Зеленый: 500-510 нм	Красный: 616-628 нм Желтый: 589-592 нм Зеленый: 500-510 нм	Красный: 616-628 нм Желтый: 589-592 нм Зеленый: 500-510 нм
Срок службы светодиодов	≥100 000 часов	≥100 000 часов	≥100 000 часов	≥100 000 часов
Рабочее напряжение / Частота	AC85~264В/47-63Гц	AC85~264В/47-63Гц	AC85~264В/47-63Гц	AC85~264В/47-63Гц
Рабочая температура	от -40℃ до +80℃	от -40℃ до +80℃	от -40℃ до +80℃	от -40℃ до +80℃
Относительная влажность	≤97% относительной влажности	≤97% относительной влажности	≤97% относительной влажности	≤97% относительной влажности
Степень защиты	IP53	IP53	IP53	IP53
Визуальная дистанция	≥300 м	≥300 м	≥300 м	≥300 м
Технические характеристики упаковки	Вес: 2,8 ± 0,5 кг/12 шт. Размер: 39 × 26 × 18 см	Вес: 7,2 ± 0,5 кг/10 шт. Размер: 110 × 28 × 24 см	Вес: 8,65 ± 0,5 кг/5 шт. Размер: 83 × 33 × 34 см	5 штук в коробке, Вес: 8,5 ± 0,5 кг, Размер: 83 × 33 × 34 см

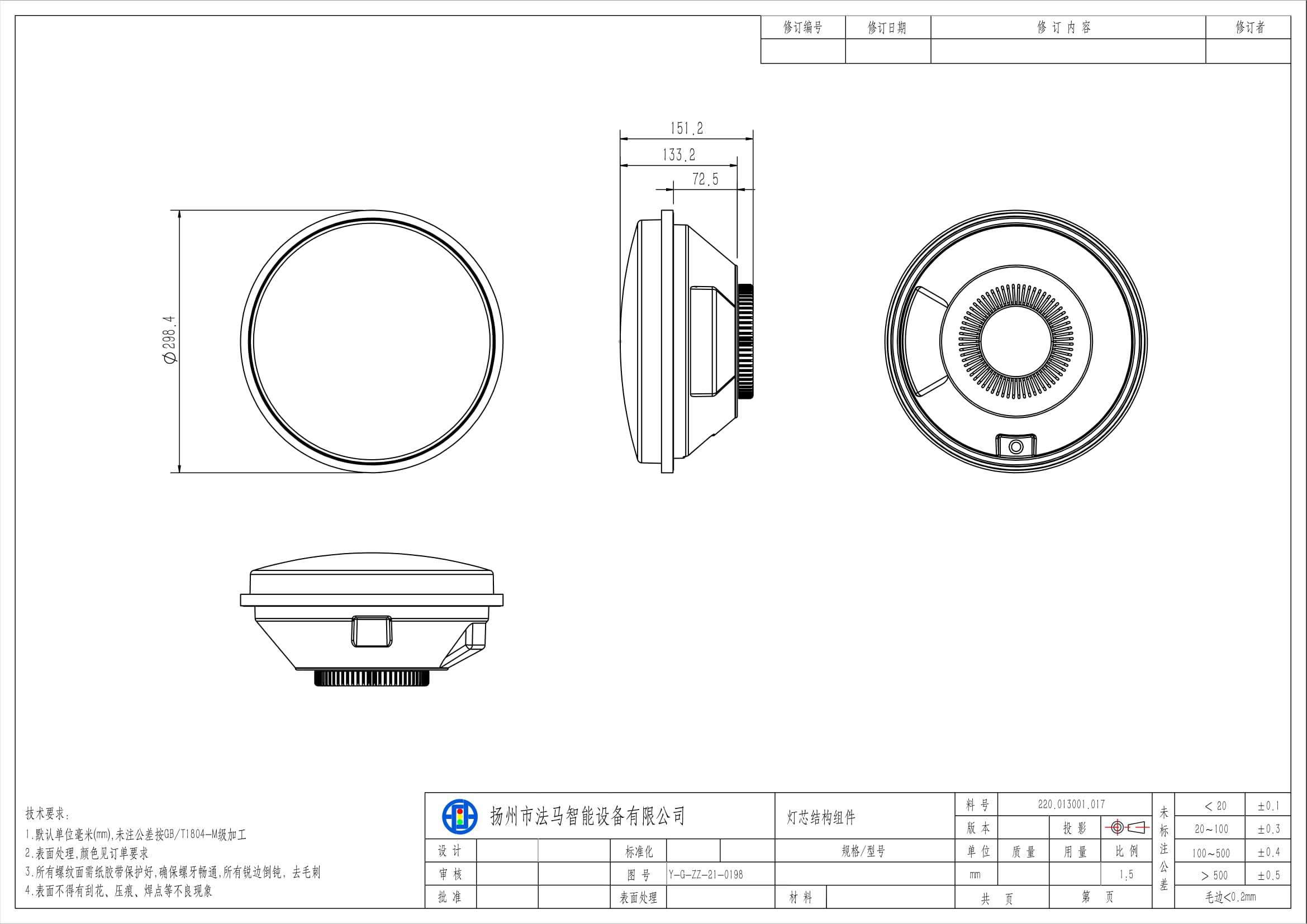

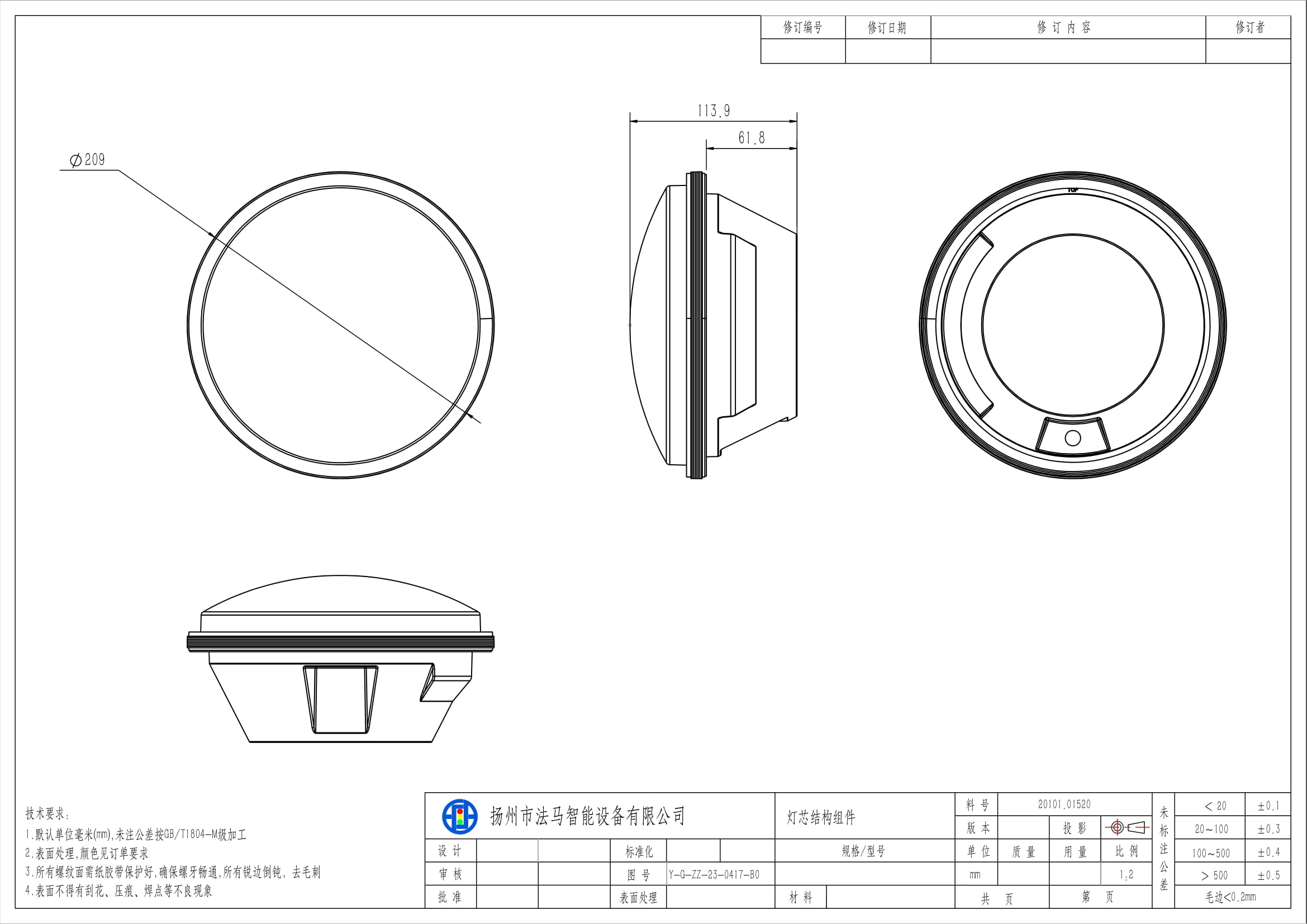

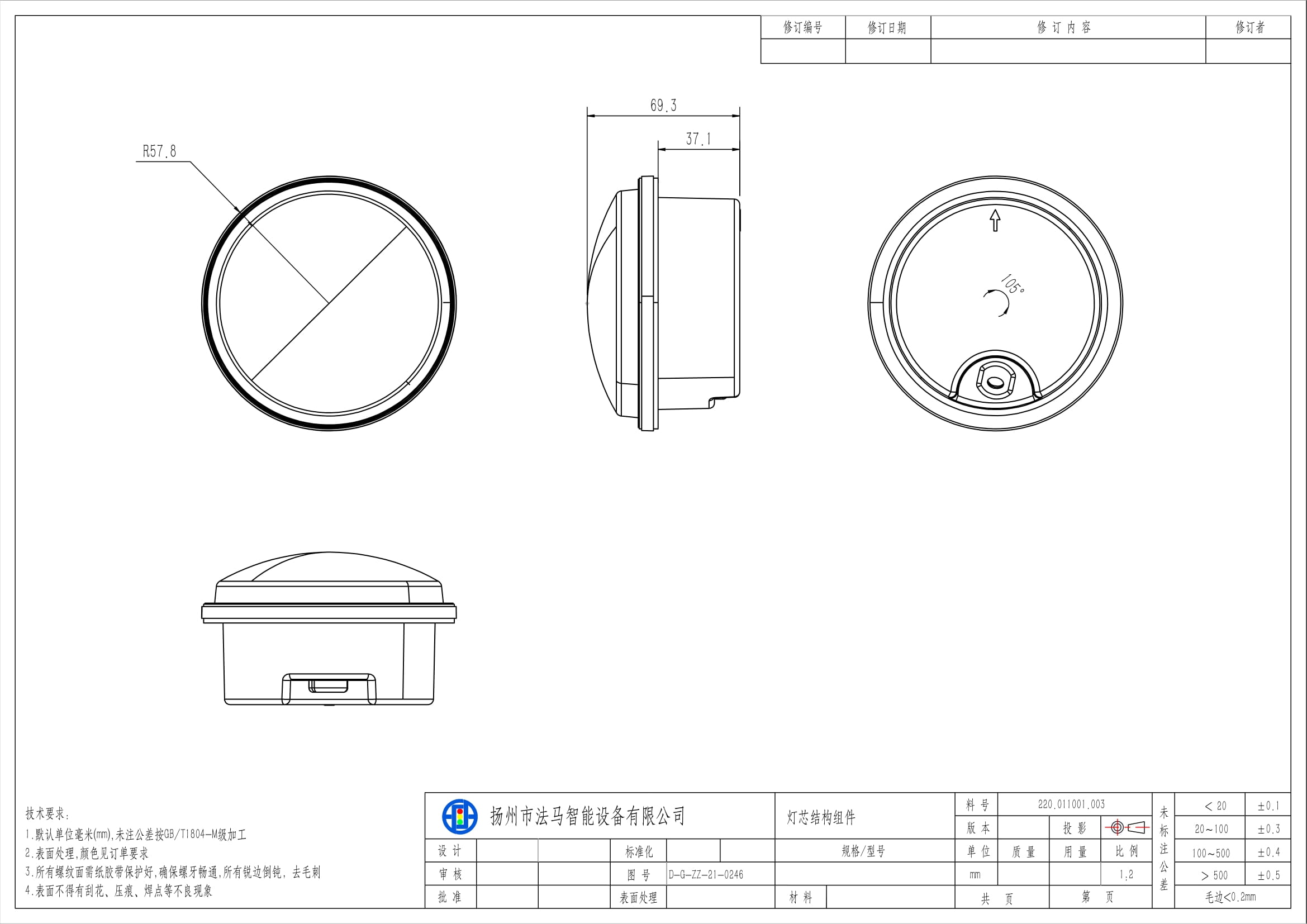

Структурные компоненты

Модуль светофора с высоким потоком и полным шариком -

Модуль светофора с высоким потоком и полным шариком
-
