«Умный» сегментный светофор обратного отсчета коробчатого типа для городских пешеходных переходов

Обзор

Введение в продукт:

Сегментный светофор с обратным отсчетом (коробочного типа) представляет собой интегрированный блок, состоящий из сегментов, платы управления, источника питания и шкафа. Он подходит для различных перекрестков, где осуществляется управление светофорами.

Добавьте к вашему проекту

Свяжитесь с нами для заказа

Функциональные особенности

Универсальная совместимость для оптимизации операций и технического обслуживания.
Устройство поддерживает три адаптивных режима работы, обеспечивая совместимость с более чем 99% основных национальных и международных систем управления светофорами. Такая конструкция снижает сложность установки и трудозатраты на ввод в эксплуатацию после установки, тем самым повышая общую эффективность эксплуатации и технического обслуживания.
Адаптивное обнаружение для надежной работы
Благодаря запатентованной схеме обратного отсчета с адаптивными возможностями обнаружения, изделие может автоматически согласовывать уровни входного напряжения, динамически регулировать рабочие пороги и эффективно фильтровать внешние электрические помехи. Это обеспечивает стабильную и синхронизированную работу в различных условиях электропитания.
Двойная защита от скачков напряжения для снижения затрат на техническое обслуживание
Как входной, так и коммуникационный интерфейсы оснащены механизмами защиты от перенапряжения профессионального уровня. Эти средства защиты эффективно предотвращают повреждения, вызванные ударами молнии и высоковольтными скачками, повышают стабильность оборудования, существенно снижают частоту отказов и позволяют сократить затраты на техническое обслуживание более чем на 50%.
Визуальная и гибкая конфигурация для удовлетворения разнообразных потребностей рынка.
Устройство поддерживает удаленную настройку через систему управления верхнего уровня на базе ПК. Параметры системы можно корректировать в режиме онлайн без необходимости замены оборудования, что обеспечивает быструю адаптацию к меняющимся требованиям проекта и значительно повышает эффективность развертывания и обслуживания.

С первого взгляда

Модель продукта	DX-4-G-1-FM61	DX-3-G-1-FM81	DX-3-G-1-FM91	DX-5-G-1-FM121
Размер светоизлучающей поверхности (LES)	600 мм x 400 мм	800 мм x 600 мм	900 мм x 600 мм	1200 мм x 600 мм
Исполнительный стандарт	GA/T 508-2014	GA/T 508-2014	GA/T 508-2014	GA/T 508-2014
Материалы для корпуса	Оцинкованный лист	Оцинкованный лист	Оцинкованный лист	Корпус из АБС-пластика
Цвет сигнального света	□Красный □Желтый □Зеленый	□Красный □Желтый □Зеленый	□Красный □Желтый □Зеленый	□Красный □Желтый □Зеленый
Цвет маски	Прозрачный	Прозрачный	Прозрачный	Прозрачный
Забрала	Верхний светозащитный экран: 405 × 265 × 17 мм; Левый и правый светозащитные щитки: 265 × 230 × 0,8 мм	Верхний защитный экран: 760 × 250 × 31,4 мм; левый и правый защитные экраны: 250 × 510 × 15 мм	Верхний светозащитный экран: 860 × 250 × 15 мм; Левый и правый защитные экраны: 250 × 510 × 15 мм	1205x265x17 мм
Рабочее напряжение	AC85В~264В/47Гц~63Гц	AC85В~264В/47Гц~63Гц	AC85В~264В/47Гц~63Гц	AC85В~264В/47Гц~63Гц
Режим работы	□ Режим обучения □ Режим запуска □ Режим связи □ Совместимый режим	□ Режим обучения □ Режим запуска □ Режим связи □ Совместимый режим	□ Режим обучения □ Режим запуска □ Режим связи □ Совместимый режим	□ Режим обучения □ Режим запуска □ Режим связи □ Совместимый режим
Диапазон отображения	0~9с	0~99с	0~199с	0~999с
Количество светодиодов	Красный обратный отсчет: 175 шт. Желтый обратный отсчет: 182 шт. Зеленый обратный отсчет: 154 шт.	Красный обратный отсчет: 350 шт. Желтый обратный отсчет: 182 шт. Зеленый обратный отсчет: 308 шт.	Красный обратный отсчет: 624 шт. Желтый обратный отсчет: 294 шт. Зеленый обратный отсчет: 384 шт.	Красный таймер обратного отсчета: 819 шт. Желтый таймер обратного отсчета: 588 шт. Зеленый таймер обратного отсчета: 504 шт.
Потребляемая мощность лампы	≤12 Вт	≤25 Вт	≤30 Вт	≤30 Вт
Потребляемая мощность всей машины	≤15 Вт при напряжении переменного тока 220 В/50 Гц	≤20 Вт при напряжении переменного тока 220 В/50 Гц	≤20 Вт при напряжении переменного тока 220 В/50 Гц	≤30 Вт при напряжении переменного тока 220 В/50 Гц
Длина волны светодиода	Красный: 625 ± 5 нм Желтый: 590 ± 5 нм Зеленый: 505 ± 5 нм	Красный: 625 ± 5 нм Желтый: 590 ± 5 нм Зеленый: 505 ± 5 нм	Красный: 625 ± 5 нм Желтый: 590 ± 5 нм Зеленый: 505 ± 5 нм	Красный: 625 ± 5 нм Желтый: 590 ± 5 нм Зеленый: 505 ± 5 нм
Световая интенсивность	5000~15000 кд/м²	5000~15000 кд/м²	5000~15000 кд/м²	5000~15000 кд/м²
Срок службы светодиодов	≥100000 ч	≥100000 ч	≥100000 ч	≥100000 ч
Сопротивление изоляции	>2 МОм	>2 МОм	>2 МОм	>2 МОм
Время отклика	Время запуска/выключения < 100 мс	Время запуска/выключения < 100 мс	Время запуска/выключения < 100 мс	Время запуска/выключения < 100 мс
Рабочая температура	от -40℃ до +80℃	от -40℃ до +80℃	от -40℃ до +80℃	от -40℃ до +80℃
Относительная влажность	≤97% относительной влажности	≤97% относительной влажности	≤97% относительной влажности	≤97% относительной влажности
Степень защиты	IP55	IP55	IP55	IP55
Визуальная дистанция	≥300 м	≥300 м	≥300 м	≥300 м
Технические характеристики упаковки	1 штука в коробке, Размер: 56,5 × 64,5 × 19,5 см; Вес: 11,75 ± 0,5 кг	1 штука в коробке, Размер: 84,5 × 64,5 × 16 см; Вес: 24,7 ± 0,5 кг	1 штука в коробке, Размер: 97 × 67 × 20 см; Вес: 26,5 ± 0,5 кг	1 штука в коробке, Размер: 138 × 68 × 23 см; Вес: 18,8 ± 0,5 кг

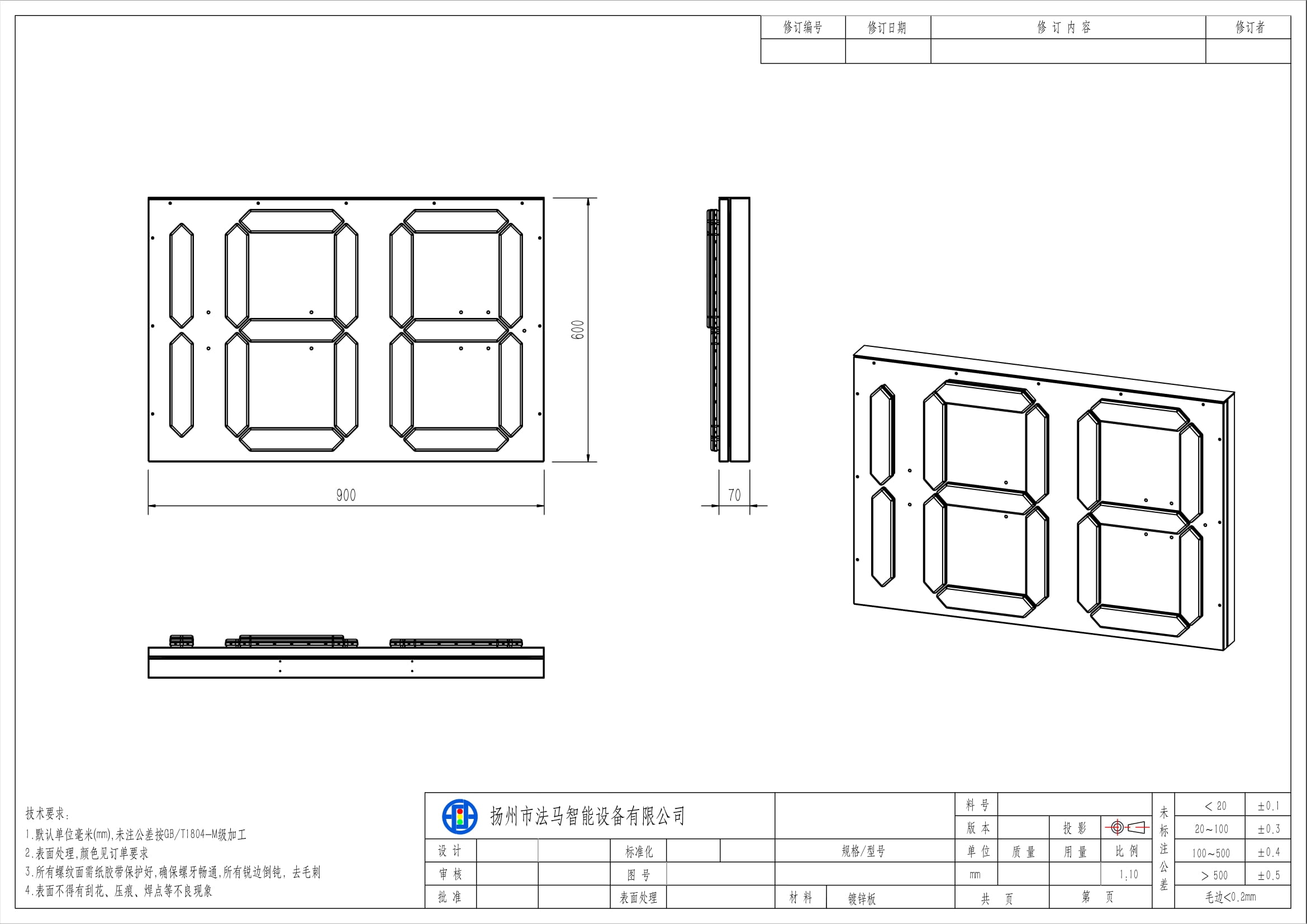

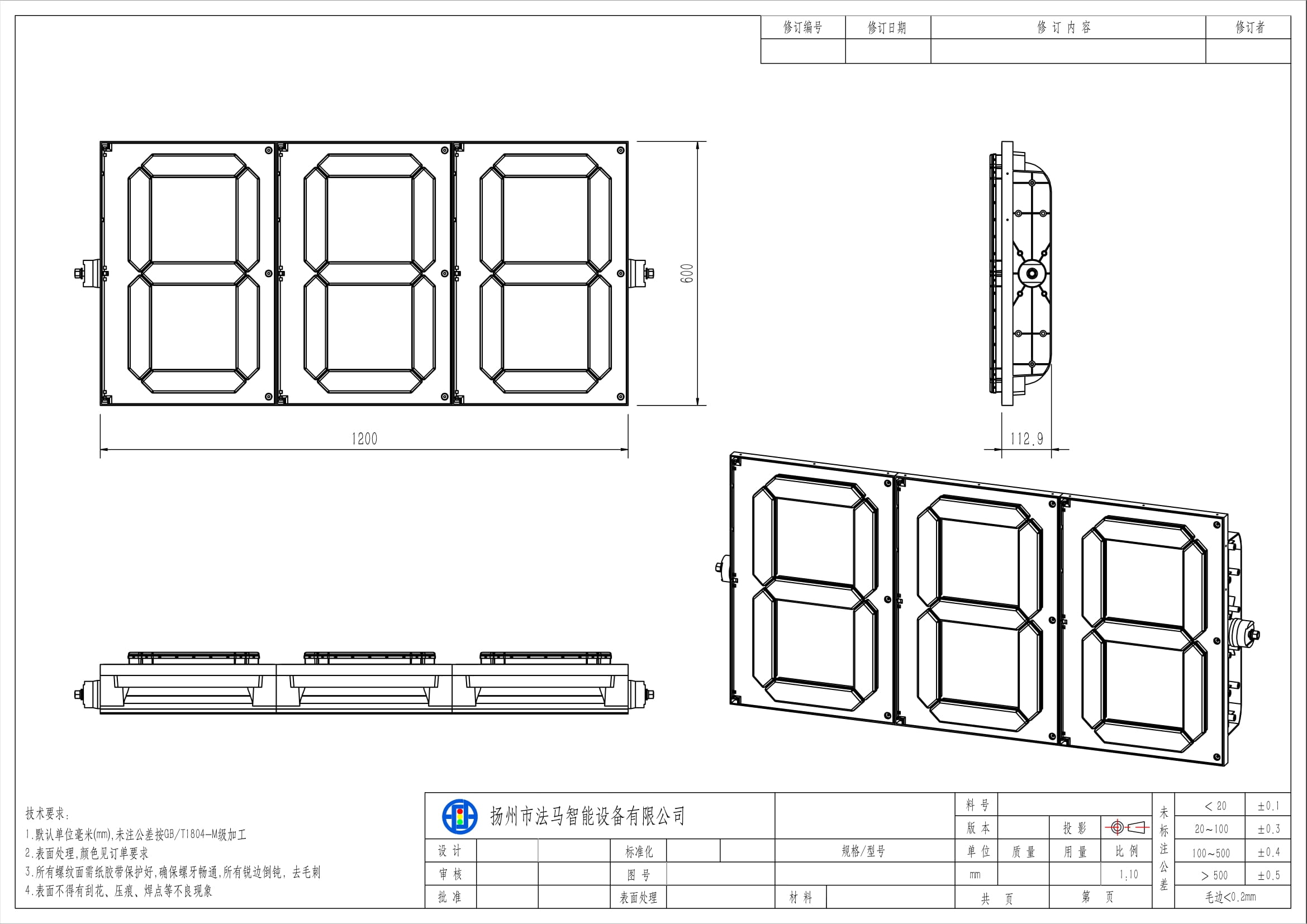

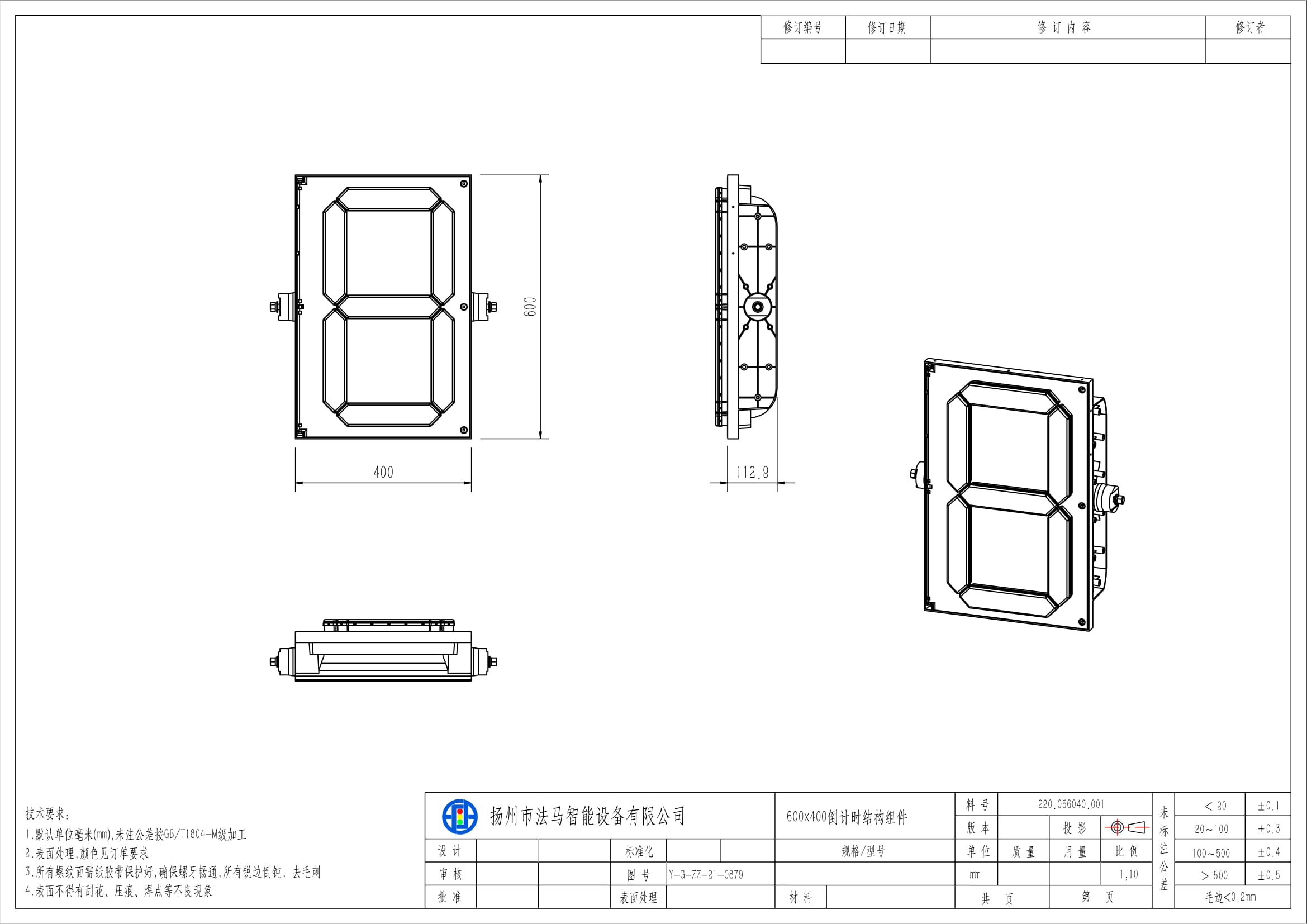

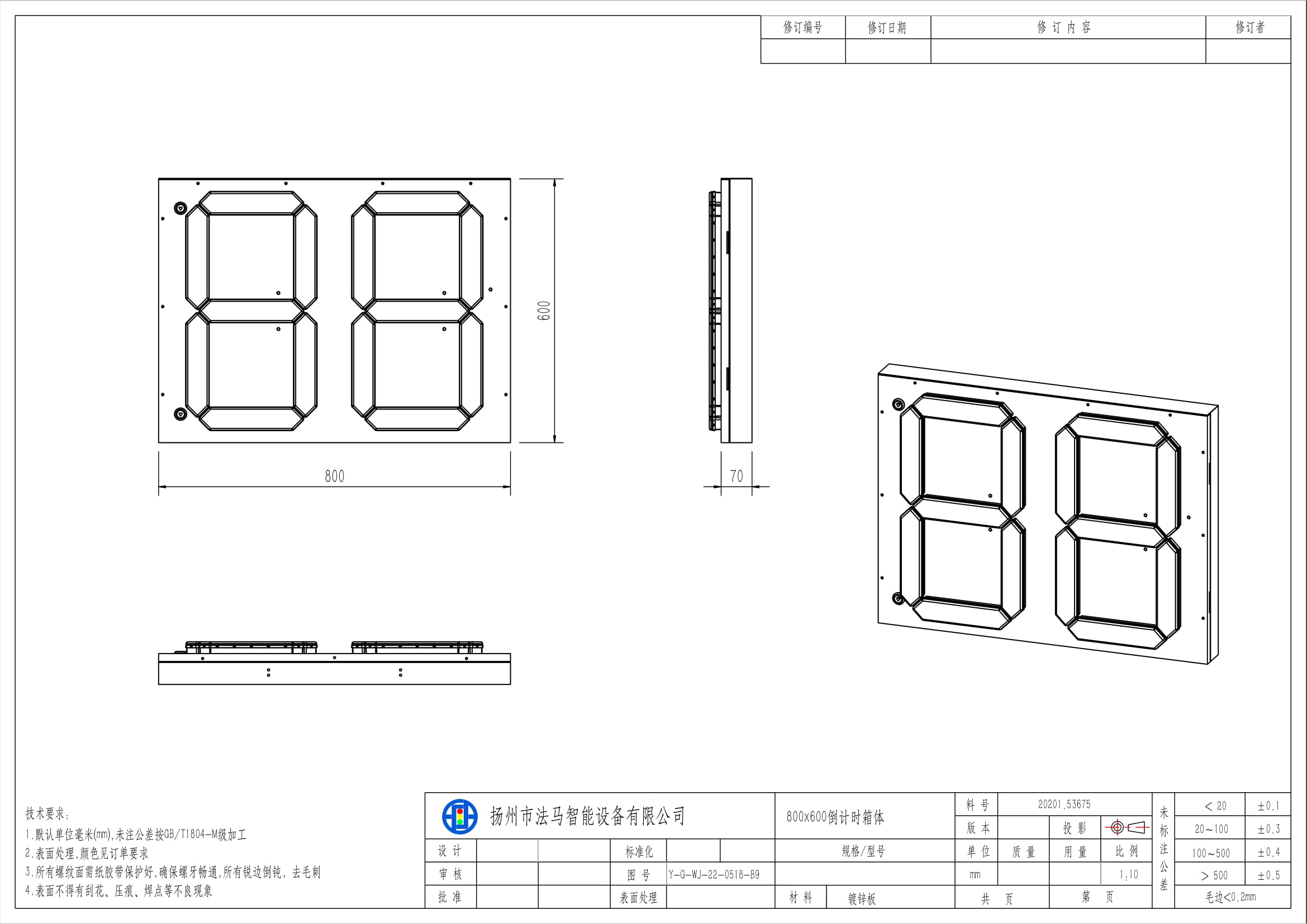

Структурные компоненты

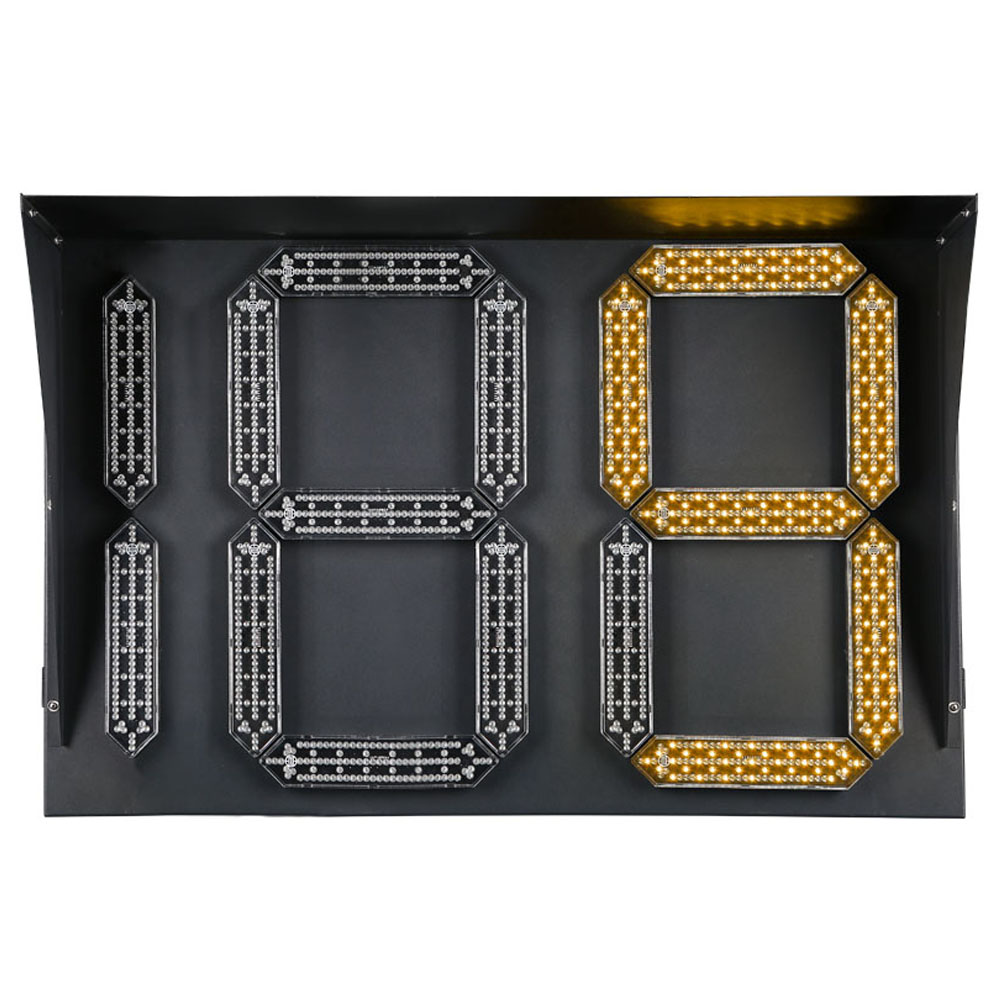

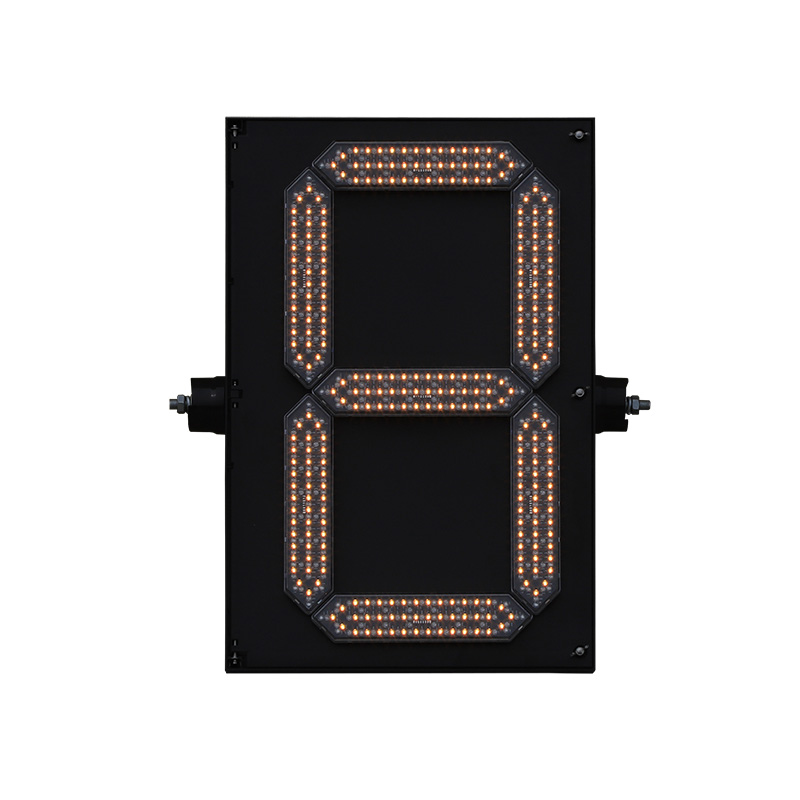

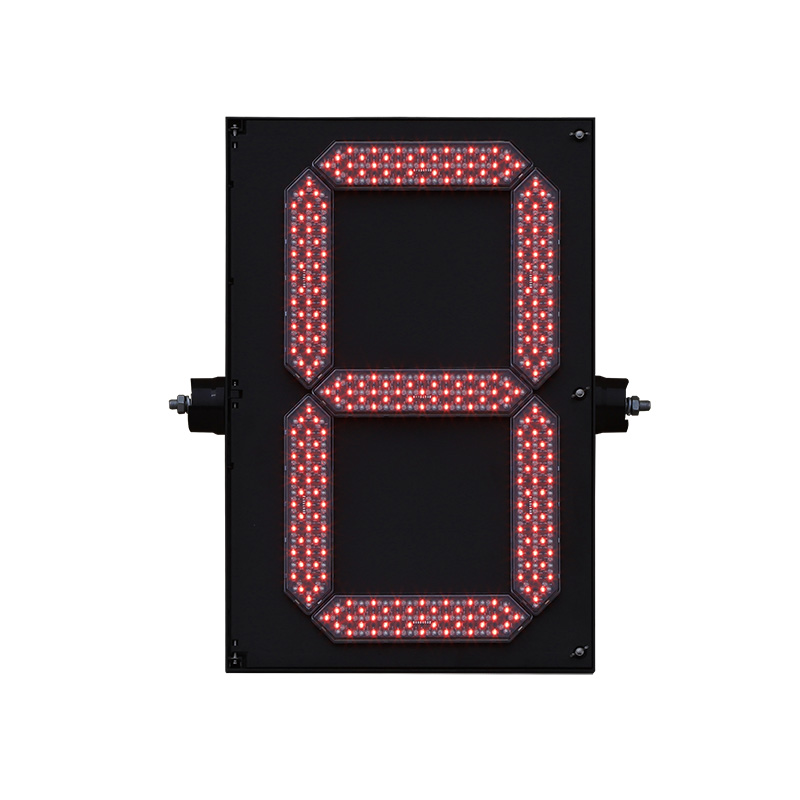

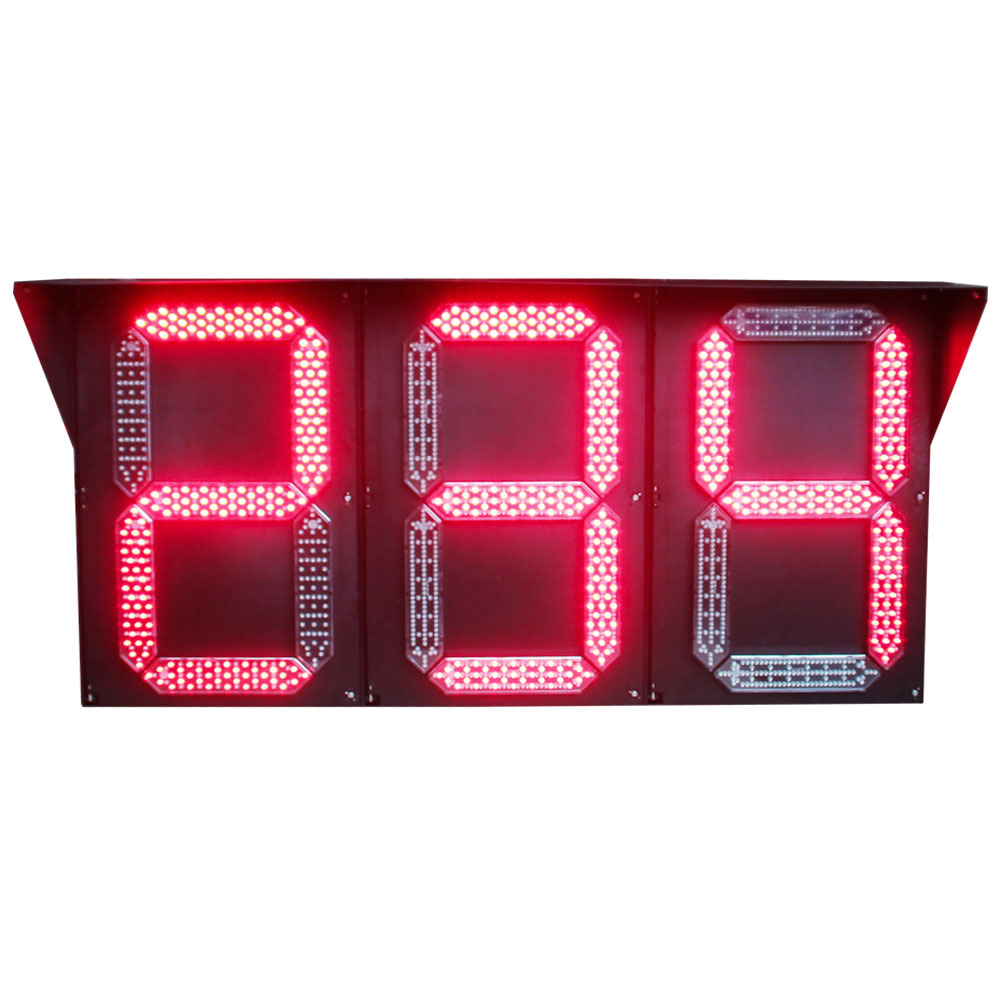

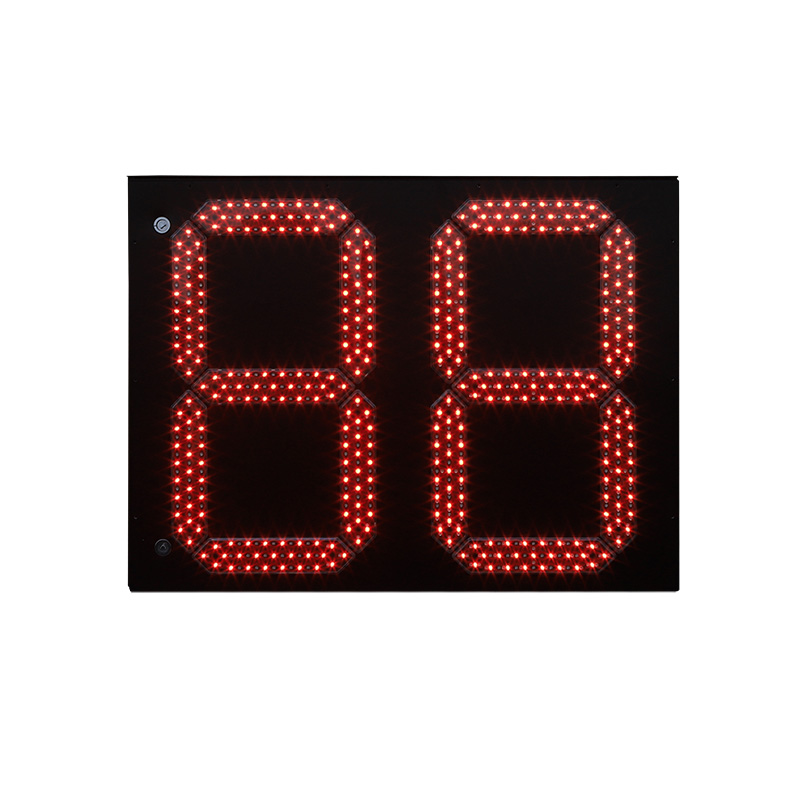

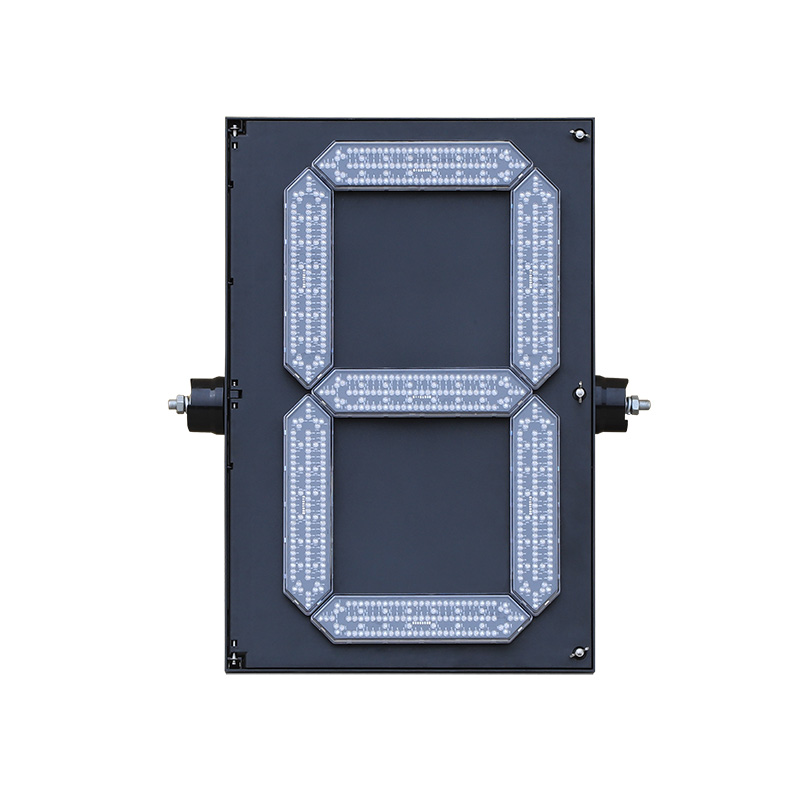

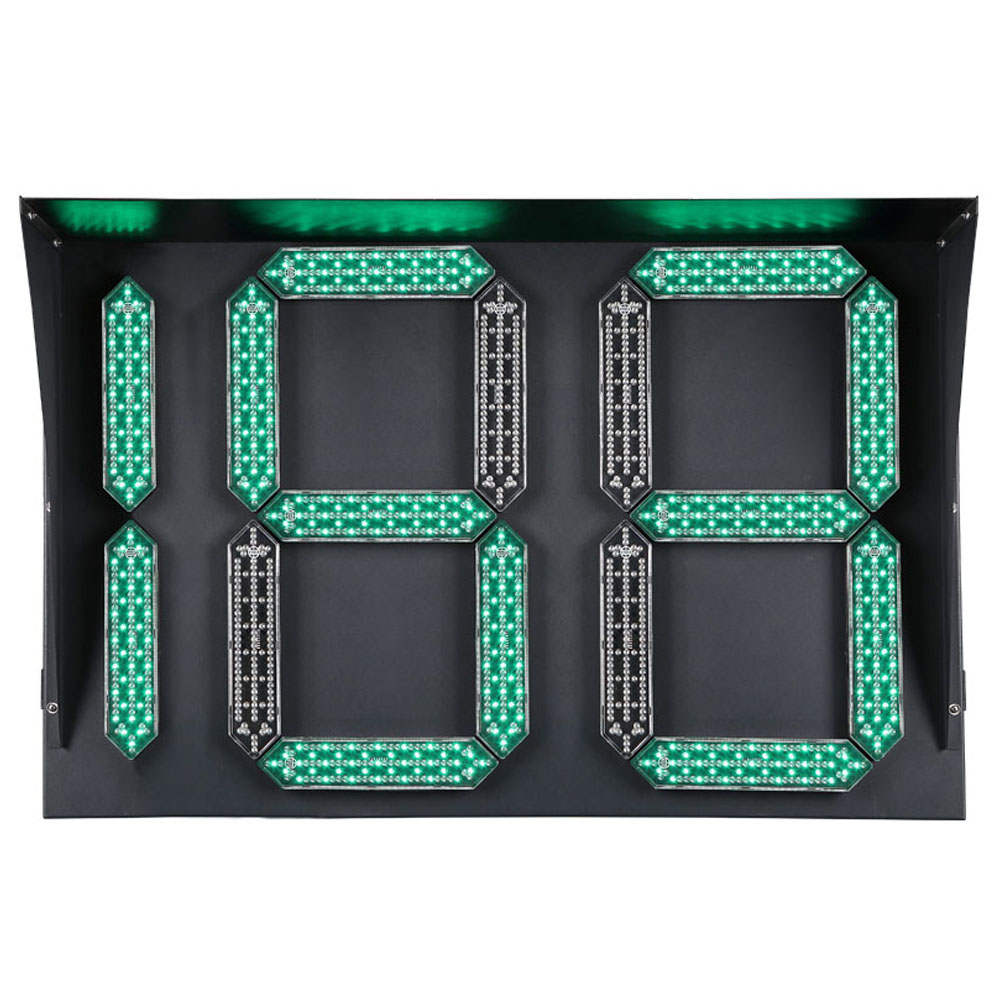

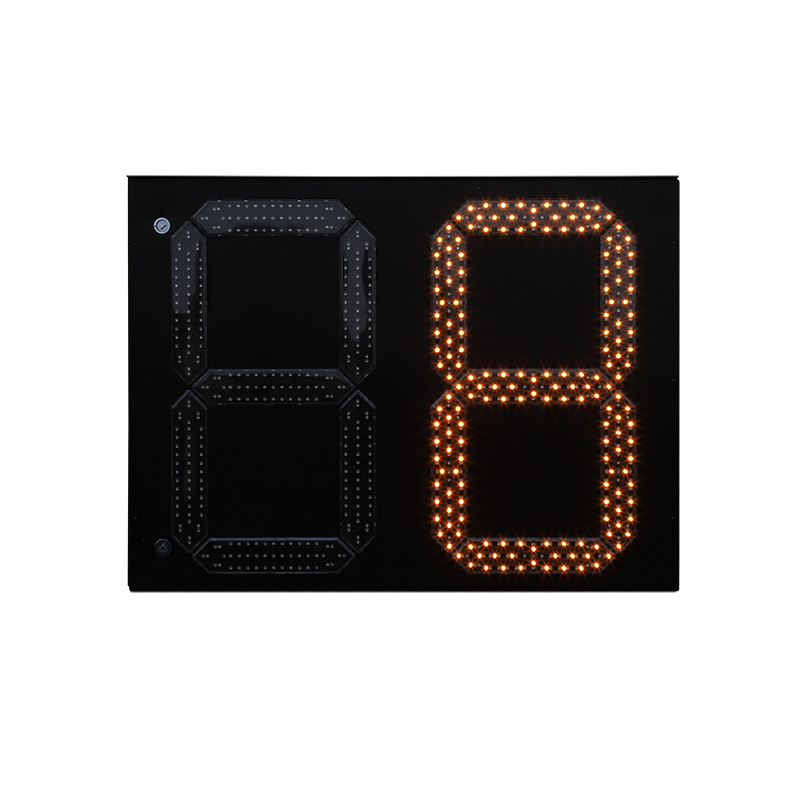

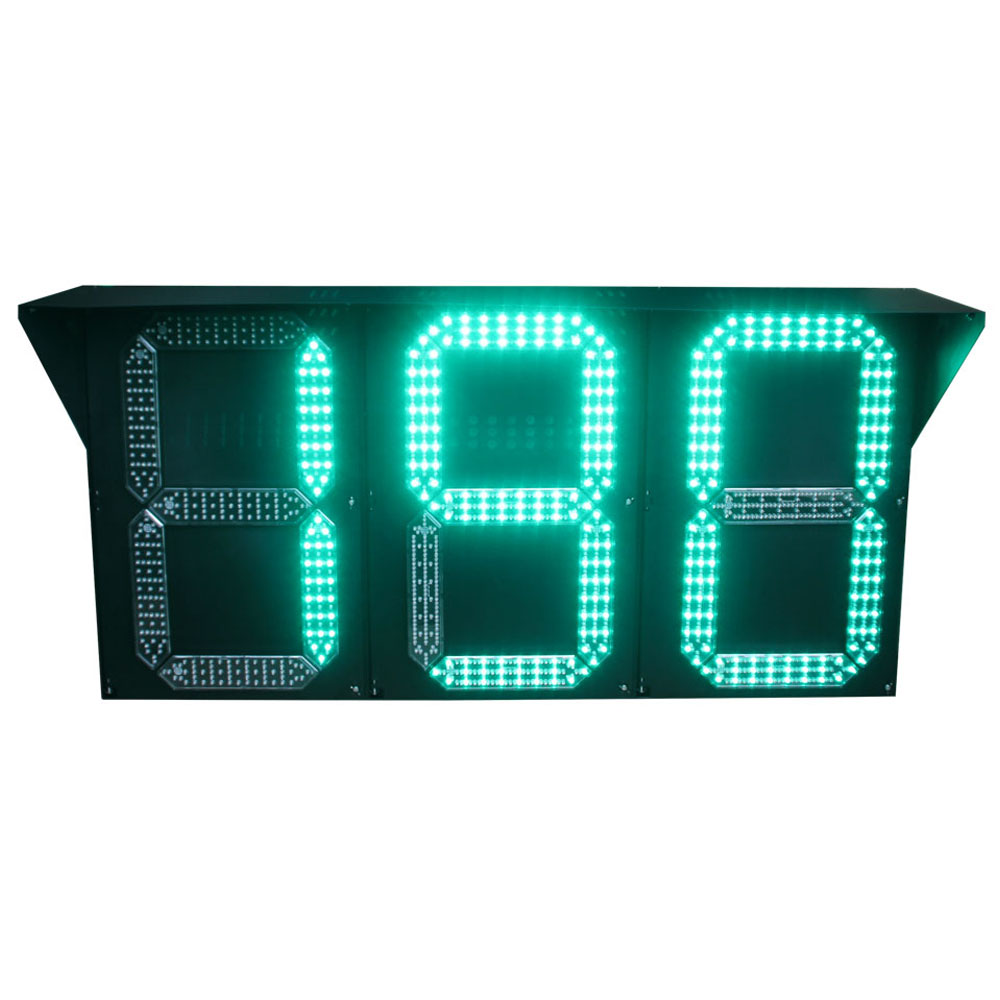

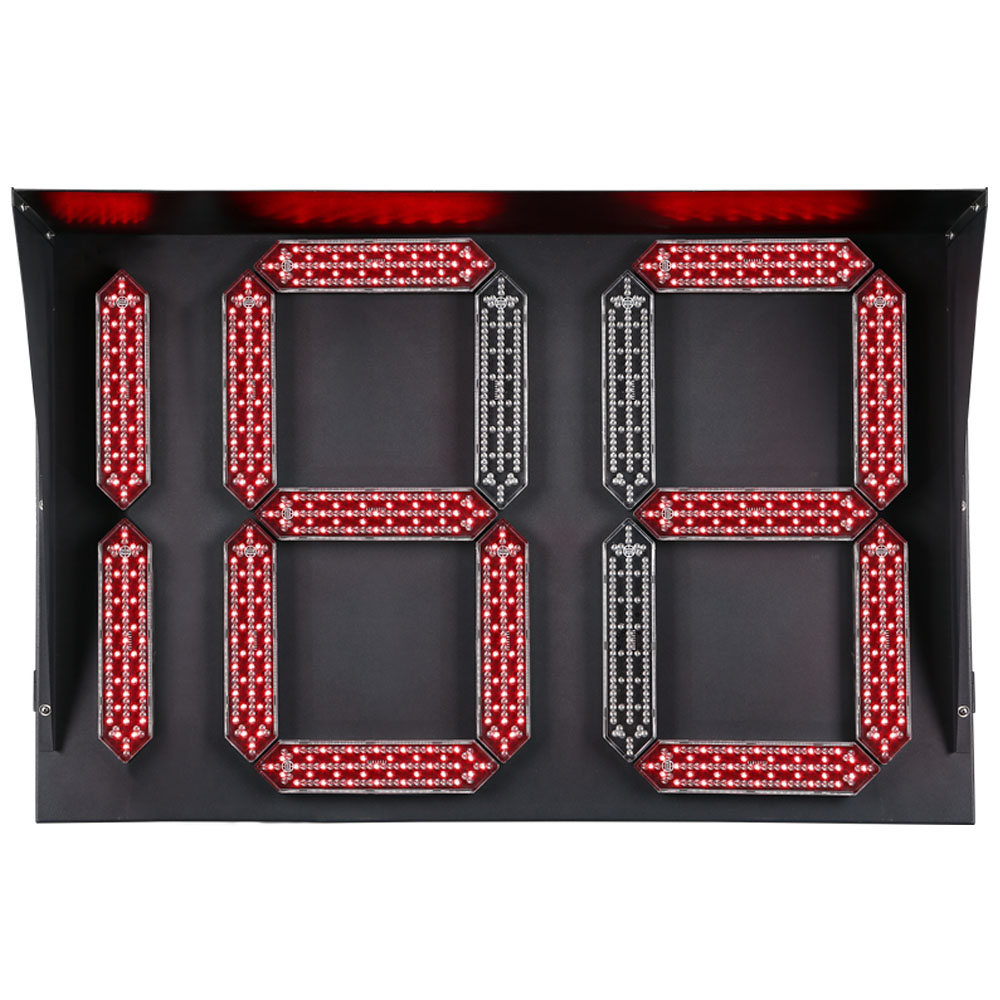

Сегментный светофор с обратным отсчетом (прямоугольного типа) -

Сегментный светофор с обратным отсчетом (прямоугольного типа)
-
